Die beste Lösung für Zug- und Torsionsprüfungen. Die BV-Systeme sind in einem breiten Lastbereich
mit Drehmomenten bis zu 200 Nm erhältlich. Die kompakte Bauweise erfordert nur wenig Platz und
bietet ein hohes Maß an Steifigkeit und Ausrichtung.
Der Torsionsmotor ist an alle von uns hergestellten Serien von Linearantrieben gekoppelt, von den
elektromechanischen Antrieben über die EA-Serie bis hin zu den auf Linearmotoren basierenden
Serien UD, HUD und XUD. Ausgestattet mit der leistungsstarken Steuerelektronik von STEP Lab, ist
das Die BV-Serie liefert genaue Prüf- und Kontrolldaten für die Prüfung von Produkten und Exemplare
aus allen Branchen.
Die Branchen, in denen sie hauptsächlich eingesetzt werden, sind Biomedizin, Automobilindustrie und
Luft- und Raumfahrt, aber Torsionsprüfung auch in der Kunststoff, Metallwaren und Verschlussindustrie
üblich Metalle und Verbindungselemente.

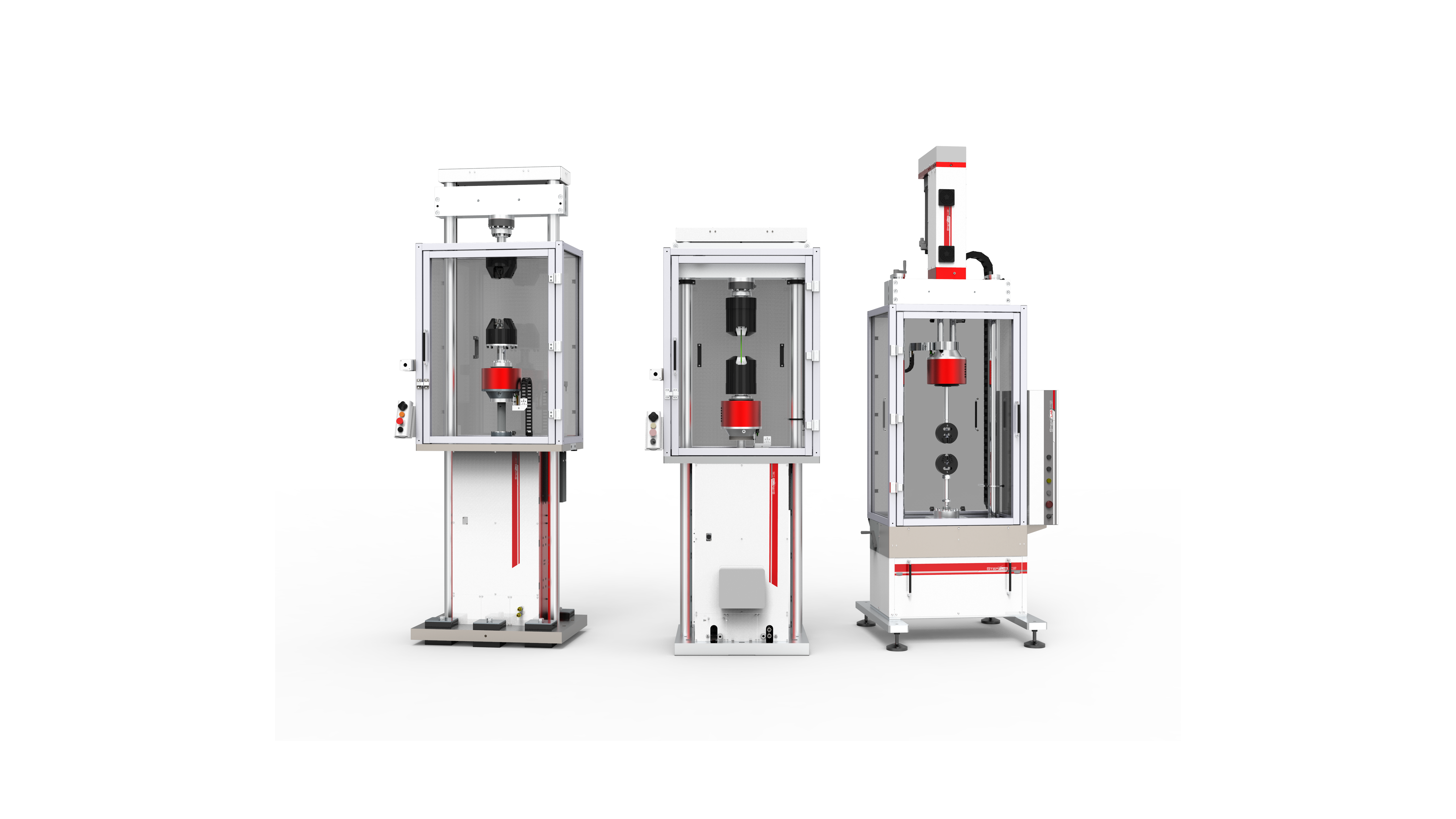

MULTIAXIAL SYSTEME MIT TORSION

Brochure

Die beste Lösung für Zug- und Torsionsprüfungen. Die BV-Systeme sind in einem breiten
Lastbereich mit Drehmomenten bis zu 200 Nm erhältlich. Die kompakte Bauweise
erfordert nur wenig Platz und bietet ein hohes Maß an Steifigkeit und Ausrichtung.
Der Torsionsmotor ist an alle von uns hergestellten Serien von Linearantrieben gekoppelt,
von den elektromechanischen Antrieben über die EA-Serie bis hin zu den auf Linear-
motoren basierenden Serien UD, HUD und XUD. Ausgestattet mit der leistungsstarken
Steuerelektronik von STEP Lab, ist das Die BV-Serie liefert genaue Prüf- und Kontrolldaten
für die Prüfung von Produkten und Exemplare aus allen Branchen.
Die Branchen, in denen sie hauptsächlich eingesetzt werden, sind Biomedizin, Automobil-
industrie und Luft- und Raumfahrt, aber Torsionsprüfung auch in der Kunststoff, Metall-
waren und Verschlussindustrieüblich Metalle und Verbindungselemente.

MULTIAXIAL SYSTEME MIT TORSION

MERKMALE

Keine Wartung

Hohe Zuverlässigkeit

Hohe Effizienz

Einzelner Controller

Einfache Installation

MERKMALE

Keine Wartung
Hohe Leistung
Hohe Effizienz
Breiter Einsatzbereich
Schnelle und einfache Installation

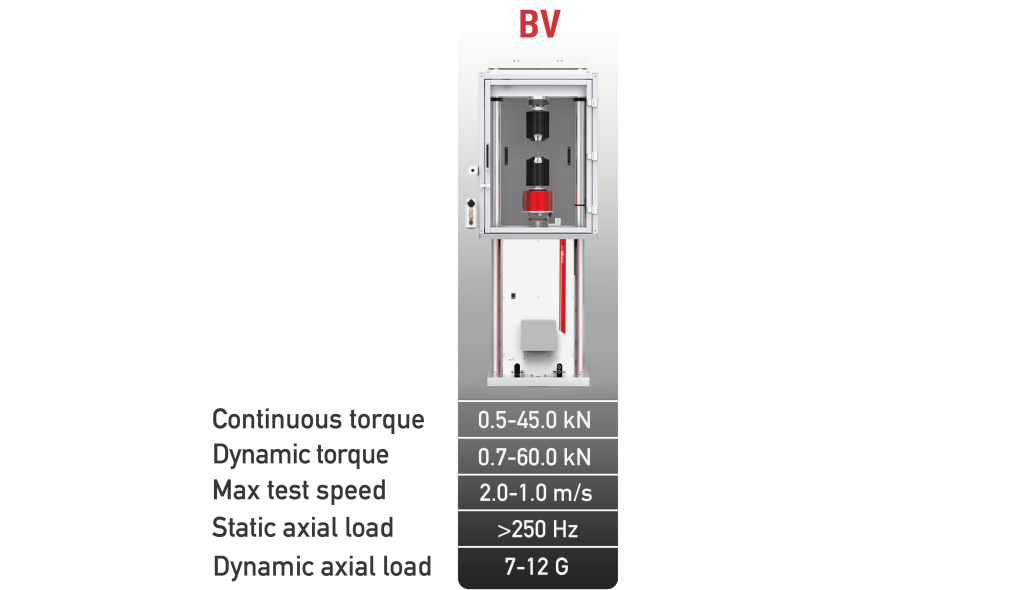

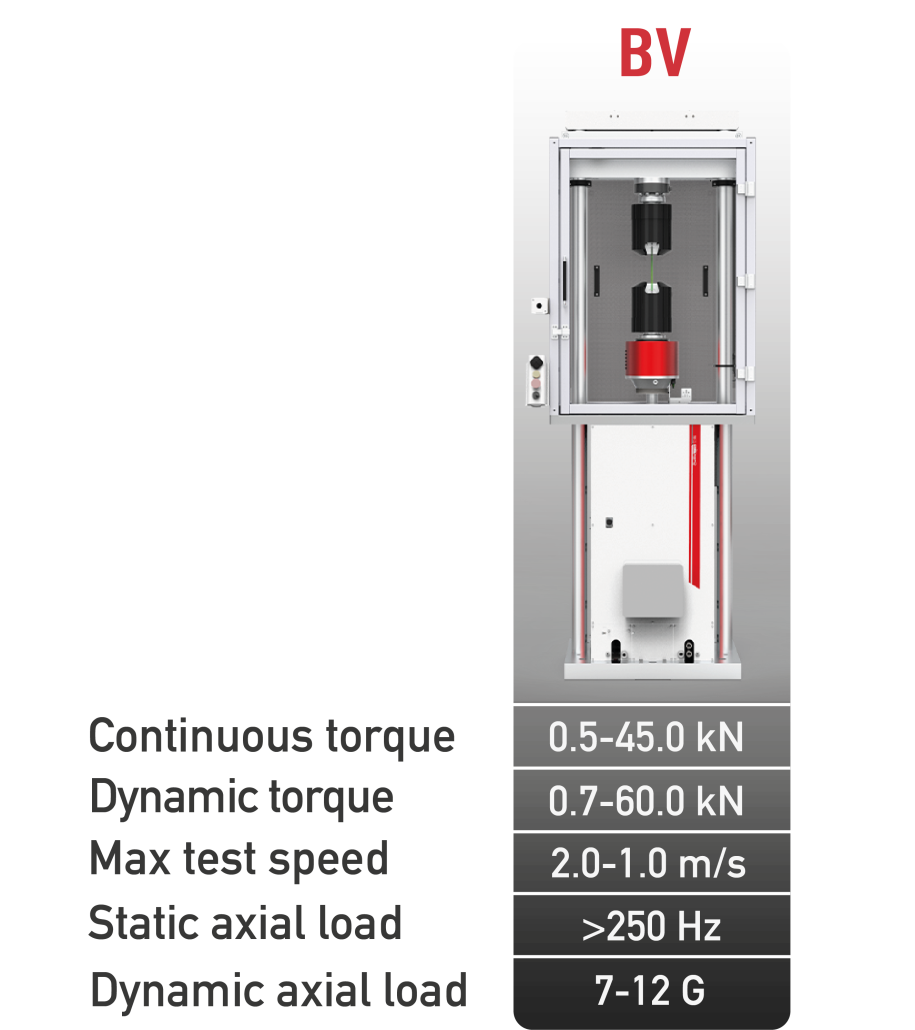

BV-BAUREIHE	Einheiten	BV020	BV050	BV090	BV140	BV200
Kontinuierliches Drehmoment	[Nm] [lbf/in]	13.5 – 3.1	35.0 – 7.8	65.0 – 14.6	100.0 – 22.5	140.0 – 31.5
Dynamisches Drehmoment	[Nm] [lbf/in]	20 – 4.5	50 – 11.2	90 – 20.2	140 – 31.5	200 – 44.9
Maximale Testgeschwindigkeit	[rpm]	300	300	300	300	250
Statische Axialbelastung	[kN] [lbf]	12.0 – 2697.7	12.0 – 2697.7	50.0 – 11240.4	50.0 – 11240.4	50.0 – 11240.4
Dynamische axiale Belastung	[kN] [lbf]	9.0 – 2023.3	9.0 – 2023.3	35.0 – 7868.3	35.0 – 7868.3	35.0 – 7868.3

MECHANISCHE PRÜFSYSTEME

Steuerung von zwei oder mehr synchronisierten elektromechanischen Achsen
Absoluter Drehgeber
Hochauflösende 24-Bit-Datenerfassung
Fernsteuerung
Kontrollstation in separater und unabhängiger Position
Einfache und flexible Testverwaltung über die grafische Testcenter-Oberfläche
Große Auswahl an Greifern, speziellem Prüfzubehör und Kraftmessdosen
Integration mit Dehnungsmessstreifen und Klimakammern

Zertifizierte Standards

Kunststoffe

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statische Tests	Kunststoff	ASTM D638	Dehnungseigenschaften von Kunststoffen
Statische Tests	Kunststoff	ISO 527-1 ISO 527-2	Kunststoffe-Bestimmung von Zugeigenschaften

Metalle

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statische Tests	Metalle	ASTM E21	Hochtemperatur-Zugversuch an metallischen Werkstoffen
Statische Tests	Metalle	ASTM E290	Materialbiegeversuch zur Duktilität
Statische Tests	Metalle	ASTM E517	Plastisches Verformungsverhältnis r für Bleche
Statische Tests	Metalle	ASTM E646	Zugverfestigungsexponenten (n-Werte) von Blechwerkstoffen
Statische Tests	Metalle	ASTM E8M	Zugprüfung von metallischen Werkstoffen
Statische Tests	Metalle	ASTM E9	Druckprüfung von metallischen Werkstoffen bei Raumtemperatur
Statische Tests	Metalle	EN 10002-1:2001 (replaced by ISO EN 6892-1:2019)	Zugprüfung von metallischen Werkstoffen. Prüfverfahren bei Raumtemperatur
Statische Tests	Metalle	ISO 6892-1	Metallische Werkstoffe – Zugprüfung – Teil 1: Prüfverfahren bei Raumtemperatur
Statische Tests	Metalle	ISO 7438	Metallische Werkstoffe. Beweis für die Faltung.
Statische Tests	Metalle	ISO 783	Metallische Werkstoffe – Zugversuch an Stahl bei hoher Temperatur

Fahrräder

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statisch / Ermüdung	Fahrräder	EN 15194	Elektrisch unterstützte Pedalfahrräder – EPAC Bicycles – Prüfverfahren
Statisch / Ermüdung	Fahrräder	ISO 4210-3	Anforderungen an die Sicherheit von Fahrrädern – Teil 3: Allgemeine Prüfverfahren
Statisch / Ermüdung	Fahrräder	ISO 4210-4	Sicherheitsanforderungen für Fahrräder – Teil 4: Bremsenprüfverfahren
Statisch / Ermüdung	Fahrräder	ISO 4210-5	Anforderungen an die Sicherheit von Fahrrädern – Teil 5: Prüfverfahren für die Lenkung
Statisch / Ermüdung	Fahrräder	ISO 4210-6	Sicherheitsanforderungen für Fahrräder – Teil 6: Prüfverfahren für Rahmen und Gabeln
Statisch / Ermüdung	Fahrräder	ISO 4210-7	Sicherheitsanforderungen an Fahrräder – Teil 7: Prüfverfahren für Räder und Felgen
Statisch / Ermüdung	Fahrräder	ISO 4210-8	Sicherheitsanforderungen für Fahrräder – Teil 8: Prüfverfahren für Pedale und Antriebssysteme
Statisch / Ermüdung	Fahrräder	ISO 4210-9	Anforderungen an die Sicherheit von Fahrrädern – Teil 9: Prüfverfahren für Sättel und Sattelstützen

Biomedizinische

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statisch / Ermüdung	Biomedizinische	ASTM F1264	Standardspezifikationen und Prüfverfahren für intramedulläre Fixationsvorrichtungen
Statisch / Ermüdung	Biomedizinische	ASTM F1717	Standardprüfverfahren für Wirbelsäulenimplantatstrukturen in einem Vertebrektomiemodell
Statisch / Ermüdung	Biomedizinische	ASTM F1798	Standardprüfverfahren für die Bewertung der statischen und Ermüdungseigenschaften von Verbindungsmechanismen und Unterbaugruppen, die in Wirbelsäulen-Arthrodesenimplantaten verwendet werden
Statisch / Ermüdung	Biomedizinische	ASTM F1800	Standardverfahren für die zyklische Ermüdungsprüfung von Metallkomponenten des Tibiaplateaus von Kniegelenkstotalprothesen
Statisch / Ermüdung	Biomedizinische	ASTM F2068	Standardspezifikationen für Oberschenkelprothesen – Metallimplantate
Statisch / Ermüdung	Biomedizinische	ASTM F2077	Prüfverfahren für Vorrichtungen zur Fusion von Zwischenwirbelkörpern
Statisch / Ermüdung	Biomedizinische	ASTM F2193	Standardspezifikationen und Prüfverfahren für Komponenten, die bei der chirurgischen Fixierung des Wirbelsäulenskelettsystems verwendet werden
Statisch / Ermüdung	Biomedizinische	ASTM F2502	Standardspezifikationen und Prüfverfahren für resorbierbare Platten und Schrauben für Implantate zur internen Fixierung
Statisch / Ermüdung	Biomedizinische	ASTM F2580	Standardverfahren zur Bewertung der modularen Verbindung einer proximal fixierten Hüftprothese
Statisch / Ermüdung	Biomedizinische	ASTM F2706	Standardprüfverfahren für okzipito-zervikale und okzipito-zervikal-thorakale Wirbelsäulenimplantatkonstruktionen in einem Vertebrektomiemodell
Statisch / Ermüdung	Biomedizinische	ASTM F382	Standardspezifikationen und Prüfverfahren für Metallknochenplatten
Statisch / Ermüdung	Biomedizinische	ASTM F384	Standardspezifikationen und Prüfverfahren für abgewinkelte Metallvorrichtungen zur orthopädischen Frakturfixierung
Statisch / Ermüdung	Biomedizinische	ASTM F543	Standardspezifikationen und Prüfverfahren für medizinische Metallknochenschrauben
Statisch / Ermüdung	Biomedizinische	EN 843-1	Mechanische Eigenschaften von monolithischen Keramiken bei Raumtemperatur – Bestimmung der Biegefestigkeit
Statisch / Ermüdung	Biomedizinische	ISO 11405	Prüfung der Zahnstrukturhaftung
Statisch / Ermüdung	Biomedizinische	ISO 12189-8	Mechanische Prüfung von implantierbaren Wirbelsäulenvorrichtungen – Ermüdungsprüfverfahren für Wirbelsäulenimplantate mit anteriorer Abstützung
Statisch / Ermüdung	Biomedizinische	ISO 14801	Zahnheilkunde – Implantate – Dynamischer Belastungstest für enossale Zahnimplantate
Statisch / Ermüdung	Biomedizinische	ISO 14879-1	Kniegelenk-Totalendoprothese Bestimmung der Festigkeitseigenschaften von Tibia-Knieschienen
Statisch / Ermüdung	Biomedizinische	ISO 6872	Zahnheilkunde – Keramische Werkstoffe
Statisch / Ermüdung	Biomedizinische	ISO 7206	Chirurgische Implantate – Teilweiser und vollständiger Ersatz von Hüftgelenken
Statisch / Ermüdung	Biomedizinische	ISO 9585	Chirurgische Implantate – Bestimmung der Biegefestigkeit und Steifigkeit von Knochenplatten

Gummi

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statische Tests	Gummi	ISO 2439	Bestimmung der Härte (Eindringverfahren)
Statische Tests	Gummi	ISO 3386	Bestimmung der Spannungs-Dehnungs-Charakteristik in der Kompression

Brochure

Step Lab bietet verschiedene Lösungen für komplexe Material- und
Produktprüfungen. Dank unseres Steuerungssystems und der Test
Center-Software realisieren wir Strukturen mit bis zu acht Aktoren.
Wir verfügen über den größten Katalog an Aktuatoren, aus dem Sie
je nach Art der von Ihnen gewünschten Prüfung auswählen können:
Elektromechanische Stellantriebe, Serie EA und alle auf Linear
Motoren basierenden Serien UD, HUD und XUD. Die Flexibilität der
Systeme Systeme ermöglicht es, dass mehrere Aktoren
unterschiedlicher Größe gleichzeitig arbeiten können.

MEHRACHSIGE SYSTEME

Brochure

Step Lab bietet verschiedene Lösungen für komplexe Material- und Produktprüfungen.
Dank unseres Steuerungssystems und der Test Center-Software realisieren wir Strukturen
mit bis zu acht Aktoren. Wir verfügen über den größten Katalog an Aktuatoren, aus dem
Sie je nach Art der von Ihnen gewünschten Prüfung auswählen können:
Elektromechanische Stellantriebe, Serie EA und alle auf Linear
Motoren basierenden Serien UD, HUD und XUD. Die Flexibilität der
Systeme Systeme ermöglicht es, dass mehrere Aktoren
unterschiedlicher Größe gleichzeitig arbeiten können.

MEHRACHSIGE SYSTEME

MERKMALE

Keine Wartung

Hohe Zuverlässigkeit

Hohe Effizienz

Breiter Einsatzbereich

Einfache Installation

Die meisten technischen Strukturen sind komplexen mehrachsigen Belastungen ausgesetzt, die sich aus der Inhomogenität der Belastung, der Geometrie und dem Material ergeben. Bei Labortests werden jedoch hauptsächlich verschiedene Arten von Belastungsregimen verwendet, darunter Kriech-, statische und Ermüdungstests sowie einfache Proben, die einachsigen Spannungszuständen ausgesetzt werden. Aufgrund des Unterschieds zwischen einachsigen Prüfdaten und dem Funktionsverhalten von Bauteilen mit mehrachsigen Kräften wurde viel Forschungsarbeit geleistet, um ein angemessenes Verständnis dieser Beziehung zu gewährleisten.
