¿Qué es un ensayo de torsión?
Un ensayo de torsión es un método de ensayo mecánico que evalúa las propiedades de materiales o dispositivos sometidos a tensiones provocadas por desplazamientos angulares. Durante un ensayo de torsión, una probeta se somete a una fuerza de torsión o giro, que induce un par de torsión. Este ensayo se utiliza para medir diversas propiedades mecánicas de los materiales, como su módulo de rigidez, el esfuerzo cortante y la deformación cortante.
Los ensayos de torsión proporcionan información valiosa sobre la capacidad de un material para resistir la deformación cuando se somete a cargas de torsión.
¿Para qué sirve un ensayo de torsión?
Los ensayos de torsión están motivados por la omnipresencia de las fuerzas de torsión en el funcionamiento de numerosos productos y componentes. Tomemos, por ejemplo, el metal utilizado en las transmisiones de los vehículos. Durante su funcionamiento soporta complejas cargas combinadas, siendo la torsión su principal componente. En su afán por diseñar vehículos que consuman menos combustible, los ingenieros pueden plantearse cambiar el material del árbol de transmisión para reducir el peso del vehículo. Los ensayos de torsión desempeñan un papel fundamental en este escenario, ya que permiten a los ingenieros identificar los materiales que logran un equilibrio entre la resistencia a la torsión y los objetivos de aligeramiento.
El alcance de los ensayos de torsión va más allá de las materias primas; abarca también los productos acabados. Tubos biomédicos, interruptores, elementos de fijación y toda una serie de dispositivos se enfrentan a tensiones de torsión en su uso diario. Al someter estos productos a ensayos de torsión, los fabricantes simulan las condiciones de servicio reales, examinan la calidad del producto, verifican los diseños y garantizan la idoneidad de las técnicas de fabricación.
¿Cómo realizar un ensayo de torsión?
Realizar un ensayo de torsión es un proceso crucial en el análisis de materiales, que ayuda a ingenieros y científicos a comprender la respuesta de un material a las fuerzas de torsión. Para realizar un ensayo de torsión, siga estos pasos:
- Preparación de la muestra: Comience por preparar una muestra cilíndrica del material que desea probar. Asegúrese de que tiene un diámetro y una longitud uniformes para obtener resultados precisos.
- Fijación: Fije la muestra en una máquina de ensayos equipada con mordazas especializadas diseñadas para la torsión. Un extremo de la muestra se fija mientras que el otro puede girar libremente.
- Configuración de la medición: Conecte sensores para medir el par (fuerza de torsión) y el desplazamiento angular. Estos sensores registran los datos durante toda la prueba.
- Carga: Aplique gradualmente un par de torsión a la muestra. La fuerza de torsión induce una deformación angular en el material.
- Recogida de datos: Supervise y registre continuamente los datos de torsión y desplazamiento angular. Esta información ayuda a comprender el comportamiento del material bajo torsión.
- Análisis: Tras completar el ensayo, analice los datos para determinar el módulo de cizalladura del material, la resistencia a la torsión y otras propiedades relevantes.
- Elaboración de informes: Resuma los resultados en un informe claro, que incluya las condiciones de ensayo, el equipo utilizado y el rendimiento del material.
Tipos de ensayos de torsión
Las pruebas de torsión se manifiestan de diversas formas, en función de la aplicación y los objetivos que se persigan. A grandes rasgos, estas pruebas pueden clasificarse en las siguientes categorías:
- Sólo torsión: En este modo, las probetas se someten a cargas puramente torsionales.
- Axial-Torsión: Este tipo de ensayo combina fuerzas axiales (tracción o compresión) con fuerzas de torsión aplicadas a la probeta.
- Ensayo de fallo: El objetivo es retorcer el producto, componente o probeta hasta que falle. El fallo puede manifestarse como una rotura física o un retorcimiento/defecto en la probeta.
- Ensayo de torsión: La prueba de torsión consiste en aplicar una carga de torsión y mantenerla durante un tiempo determinado.
- Pruebas funcionales: Las pruebas funcionales van más allá de los componentes individuales y se centran en probar conjuntos o productos completos, como tapones de botellas, interruptores, bolígrafos de esfera o columnas de dirección. El objetivo es verificar que el producto funciona como se espera bajo cargas de torsión.
Aplicaciones populares de los ensayos de torsión
Los ensayos de torsión tienen una amplia aplicación en múltiples industrias. Algunas aplicaciones clave incluyen:
- Biomédica: Evaluación de las propiedades de torsión de dispositivos médicos, como tornillos y puntas de brocas.
- Automoción: Evaluar el comportamiento torsional de los componentes de automoción, garantizando la seguridad y el rendimiento.
- Aeroespacial: Verificación de la fiabilidad de los materiales utilizados en aplicaciones aeroespaciales bajo cargas de torsión.
Pruebas de torsión más comunes
El ámbito de los ensayos de torsión se rige por un conjunto de normas rigurosas que garantizan la coherencia y fiabilidad de los procedimientos de ensayo. Algunas de las normas más importantes son:
- ASTM F543: This standard pertains to the axial and torsion testing of bone screws.
- ASTM A938: Focusing on torsion testing of metallic wire, this standard provides comprehensive guidelines.
- ISO 7800: ISO 7800 outlines the procedures for torsion testing of metallic wire.
- ISO 594/ISO 80369: These standards delve into the testing of conical Luer fittings, ensuring their compliance with set specifications.
- ISO 7206: ISO 7206 pertains to the endurance and fatigue testing of artificial hip implants, a critical aspect of medical device testing.
Máquinas de ensayo de torsión

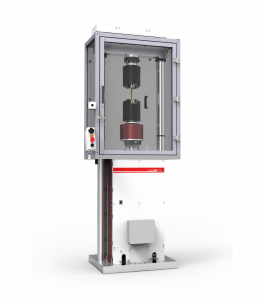

SERIE BV
Sistemas de torsión axial

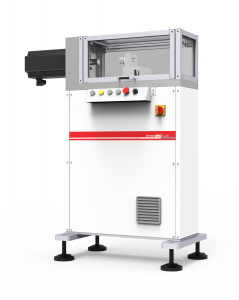

SERIE TM
