Fuerza máxima: 160 kN
Fuerza dinámica máx.: 82 kN
Durabilidad
Fiabilidad
Amortiguadores
Suspensiones
Fuerza dinámica máx.: 82 kN
Fuerza máxima: 160 kN
Durabilidad
Fiabilidad
Amortiguadores
Suspensiones

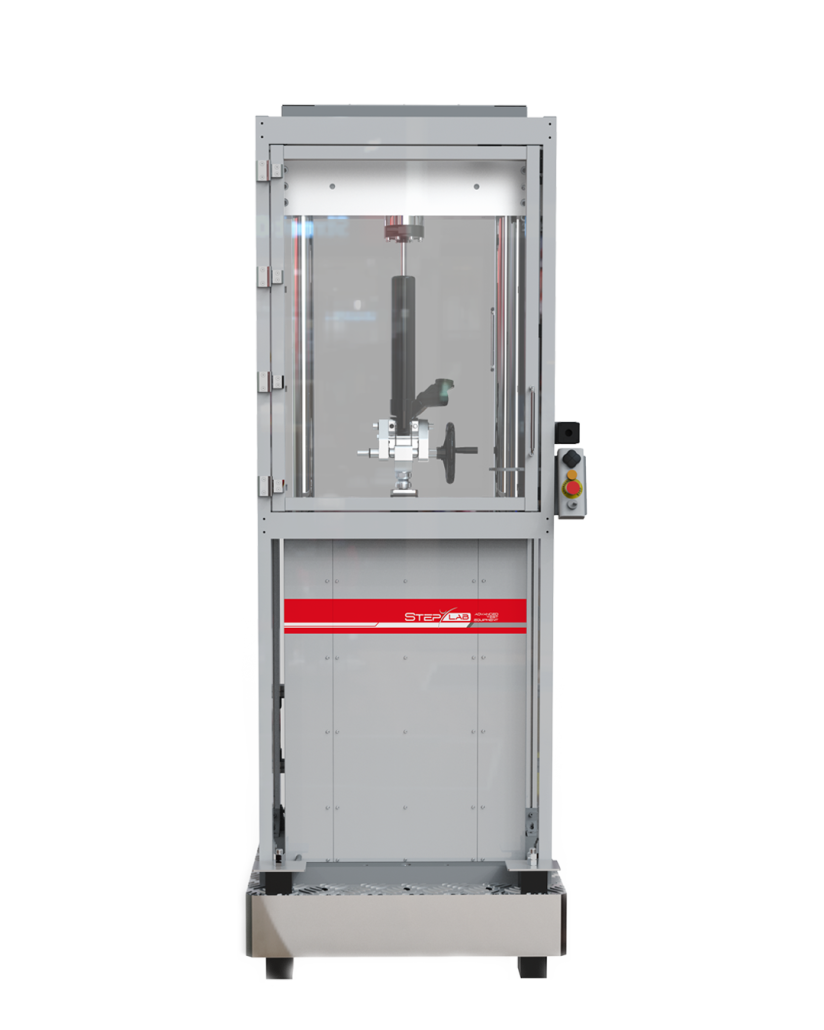

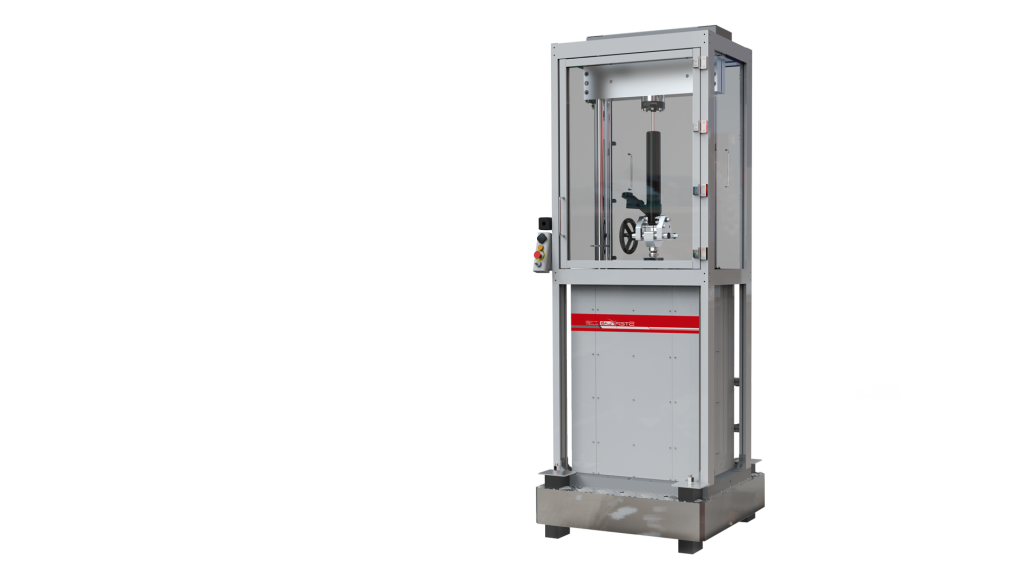

Presentamos KUD, nuestra nueva serie de máquinas de ensayo para pruebas de durabilidad de alta dinámica de amortiguadores y suspensiones. Los sistemas KUD están diseñados para sustituir a los sistemas hidráulicos y, gracias a su avanzada tecnología y al potente motor que utilizan, pueden desarrollar cargas máximas de hasta 160 kN y cargas dinámicas continuas de hasta 82 kN.
La serie KUD es ideal para pruebas de durabilidad y fiabilidad de suspensiones y amortiguadores, con capacidad para ejecutar miles de millones de ciclos o secuencias cortas a alto rendimiento en muestras individuales o múltiples.
Características
Ventajas

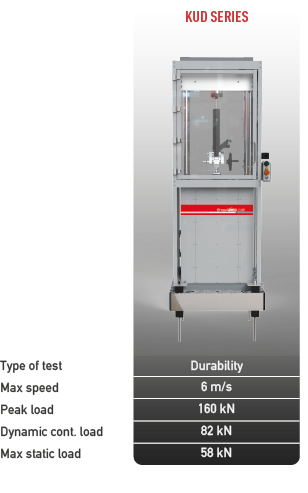

| KUD SERIES | KUD030 | KUD040 | KUD060 | KUD080 | KUD160 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Version | STD | L1 | L2 | STD | L1 | L2 | STD | L1 | L2 | STD | L1 | L2 | STD | L1 | L2* |
| Cont.dynamic load [kN] | 15 | 20 | 30 | 41 | 82 | ||||||||||
| Peak load [kN] | 30 | 40 | 60 | 80 | 160 | ||||||||||
| Speed at cont.load [m/s] 400VAC | 1.25 | 2.5 | 4.2 | 1.25 | 2.5 | 4.2 | 1.25 | 2.5 | 4.2 | 1.25 | 2.5 | 4.2 | 1.25 | 2.5 | 4.2 |
| Speed at cont.load [m/s] 480VAC | 1.5 | 3 | 5 | 1.5 | 3 | 5 | 1.5 | 3 | 5 | 1.5 | 3 | 5 | 1.5 | 3 | 5 |
| Max speed [m/s] | 2 | 3 | 6 | 2 | 3 | 6 | 2 | 3 | 6 | 2 | 3 | 6 | 2 | 3 | 6 |
| Standard stroke [mm] | 220 | 150 | 220 | 150 | 150 | ||||||||||
| Specimens | Multiple | ||||||||||||||
| Linear Guides | New special guides | ||||||||||||||
| Anti-rotational system | Included | ||||||||||||||
| Floor connection | Rigidly connected to the floor or on air springs | ||||||||||||||
Sin mantenimiento
Alto rendimiento
Alta eficacia
Amplia gama de usos
Instalación rápida y sencilla
En el vídeo puede ver en funcionamiento nuestra máquina de ensayo de amortiguadores y suspensiones eléctricos de la serie HUD, de gran dinamismo. Para obtener más información sobre todos nuestros sistemas de amortiguación, haga clic en el botón siguiente.
¿Qué es un ensayo de durabilidad en los amortiguadores?
Un ensayo de durabilidad en amortiguadores aplica ciclos de carga repetidos y continuos durante cientos de miles o millones de ciclos, simulando el desgaste que sufre un amortiguador durante años de servicio en carretera. Una prueba de durabilidad típica dura desde unas semanas hasta varios meses, dependiendo del número de ciclos requeridos, la frecuencia de las pruebas y las normas aplicables; por ejemplo, las pruebas para el sector de la automoción pueden requerir entre 1 y 5 millones de ciclos, mientras que las pruebas para el deporte del motor pueden superar los 10 millones de ciclos.
¿Cuál es la diferencia entre un ensayo de caracterización y un ensayo de durabilidad de los amortiguadores?
Un ensayo de caracterización mide el rendimiento instantáneo del amortiguador, como la curva fuerza-velocidad, y dura unos minutos o unas pocas horas, lo que ofrece una instantánea del rendimiento en ese momento. Una prueba de durabilidad aplica la misma carga repetidamente durante millones de ciclos para comprobar si el amortiguador mantiene su rendimiento a lo largo del tiempo o si se degrada, pierde estanqueidad o se rompe, revelando así problemas de fiabilidad que una única medición no puede detectar.
¿Qué normas regulan los ensayos de durabilidad de los amortiguadores?
Los ensayos de durabilidad de los amortiguadores deben cumplir normas como la ISO 21750 (amortiguadores y amortiguadores de choque), SAE J1619 y J1614 (amortiguadores para automoción), así como a las especificaciones OEM del fabricante del vehículo, que definen el número de ciclos, la amplitud de carga, la frecuencia de ensayo, las temperaturas de funcionamiento y los criterios de aceptación para garantizar que cada amortiguador cumpla con los requisitos de fiabilidad y durabilidad del sector.
¿Cómo consigue el sistema KUD mantener una carga constante durante millones de ciclos sin desviaciones?
Un sistema KUD utiliza células de carga de alta precisión y un circuito de control de carga con retroalimentación continua que ajusta constantemente el actuador para mantener exactamente la carga nominal durante todo el ensayo, compensando cualquier variación en la rigidez del amortiguador o del equipo a lo largo del tiempo.
¿Cuántos amortiguadores pueden probar simultáneamente los sistemas KUD?
Los sistemas KUD están diseñados como bancos de pruebas multiestación, lo que permite probar simultáneamente 2, 3, 4 o más amortiguadores sometidos a cargas idénticas o diferentes, maximizando la eficiencia de la máquina y reduciendo significativamente el tiempo total necesario para recopilar datos comparativos sobre distintas variantes de producto o proveedores.
