BANCO DE PRUEBA PARA AMORTIGUADORES

CON ACTUADOR ELECTROMECÁNICO

Brochure
¿Buscas una alternativa mejorada a los dinamómetros de manivela y tipo scotch yoke, más versátil pero con un precio similar? ¡El LUD es la solución! Este banco de prueba para amortiguadores con actuador electromecánico está redefiniendo el test de amortiguadores y suspensiones, ofreciendo las prestaciones de una máquina electrodinámica de alto nivel con la portabilidad de los sistemas tradicionales.
Características

Fuerza estática: Fuerza máxima: 20 kN
Replicación de perfiles de carretera
Carrera variable

Tipo de ensayo

Rendimiento
Fiabilidad

Aplicaciones

Amortiguadores
Sistemas de amortiguación
Suspensiones

shock dyno

BANCO DE PRUEBA PARA AMORTIGUADORES

CON ACTUADOR ELECTROMECÁNICO

Brochure
¿Buscas una alternativa mejorada a los dinamómetros de manivela y tipo scotch yoke, más versátil pero con un precio similar? ¡El LUD es la solución! Este banco de prueba para amortiguadores con actuador electromecánico está redefiniendo el test de amortiguadores y suspensiones, ofreciendo las prestaciones de una máquina electrodinámica de alto nivel con la portabilidad de los sistemas tradicionales.
Características

Fuerza estática: Fuerza máxima: 20 kN
Replicación de perfiles de carretera
Carrera variable

Tipo de ensayo

Rendimiento
Fiabilidad

Aplicaciones

Amortiguadores
Sistemas de amortiguación
Suspensiones

shock dyno

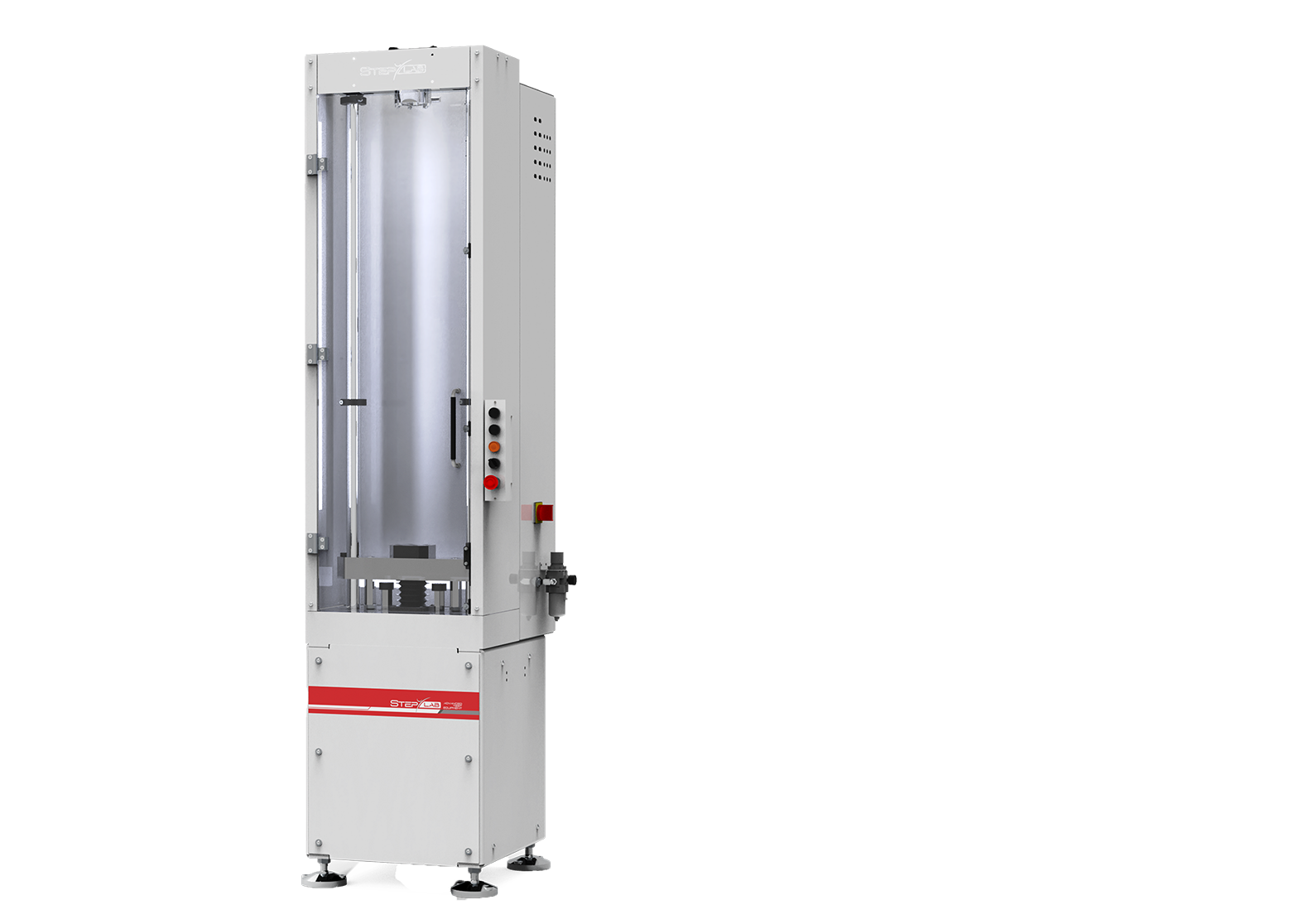

LUD | BANCO DE PRUEBA PARA AMORTIGUADORES

shock dynos

Características de LUD

Los bancos de prueba para amortiguadores son herramientas fundamentales para evaluar la eficacia y durabilidad de amortiguadores y suspensiones. Simulan condiciones reales de uso, proporcionando datos precisos sobre el comportamiento de la suspensión en distintas situaciones.

En STEP Lab hemos desarrollado el banco LUD, la solución ideal para pruebas de amortiguadores. Este sistema ofrece una precisión superior y más funcionalidades en comparación con los dinamómetros básicos tipo scotch yoke o manivela.

Situado entre nuestros modelos de gama alta (HUD/XUD) y las opciones de entrada del mercado, el LUD ofrece una combinación equilibrada de prestaciones avanzadas y rendimiento optimizado.

  • Pruebas de carrera y velocidad variables (totalmente ajustables mediante software)
  • Carrera máxima: 350 mm
  • Fuerza de pico: 20 kN
  • Replicación de perfiles de carreteras
  • Proceso de instalación sin esfuerzo
  • Interfaz intuitiva y fácil de usar
  • Bajo consumo (100% eléctrico)
  • Fácil de transportar

SCOTCH-YOKE VS LUD

Un nuevo estándar para la prueba de amortiguadores

El banco de prueba LUD ofrece una alternativa más inteligente y versátil frente a los sistemas tipo Scotch-Yoke, permitiendo ensayos avanzados, simulación de perfiles reales de carretera y un control superior mediante software.

¿Listo para mejorar tus pruebas? Ponte en contacto con nuestro equipo y descubre cómo la serie LUD puede transformar tu laboratorio.

Forward Forward SOLICITA UN PRESUPUESTO AHORA
FeatureScotch-YokeLUD
StrokeFixed / Mechanically adjustableFully variable via software
Cycle typesSinusoidal onlySinusoidal, triangular, etc.
(software programmable)
Load vs Peak velocity

Extremely low


Comparable to load at maximum speed
Road profile reproductionNoYes
Data acquisition and control electronicsTypically low-endTest Center by STEP Lab – same as high-end
machines (HUD/XUD)
Available strokeMax 100 / 150 mm350 mm

Características

Sin mantenimiento

Alto rendimiento

Alta eficiencia

Amplio rango de uso

Instalación rápida y sencilla

CARACTERÍSTICAS TÉCNICAS

STEP Lab ofrece dos modelos diferentes de banco de potencia electromecánico: LUD020 y LUD028.
Aquí los datos técnicos.

LUD SERIESLUD020 HPLUD028 HP
ConfigurationC1C2C3C4C5C1C2C3C4C5
Velocity [mm/s]0,5-10000,5-12800,5-17000,5-20000,5-25600,5-10000,5-12800,5-17000,5-20000,5-2560
Peak load [kN]14118.475.4191511.59.57
Motor Power20HP20HP20HP20HP20HP28HP28HP28HP28HP28HP
Load cell capacity [kN]25251010102525252510
Stroke [mm]350350350350350350350350350350
Stroke regulationInfinitely adjustable from 0 to 350 mmInfinitely adjustable from 0 to 350 mm
Temperature sensorContactlessContactless
Free mounting lenght [mm]13001300
Safety enclosureIncludedIncluded
Please note: The specified Motor power [HP] refers to the highest machine performance, and is therefore calculated by multiplying the Peak load [kN] by the Max. Velocity [m/s], and then converting the result from watts to horsepower.

ESCAPARATE DE LA GAMA DE PRODUCTOS

Junto con el banco de potencia de amortiguadores LUD, diseñado para los interesados en una versión más precisa y de alto rendimiento de los bancos de prueba scotch-yoke y manivela, ofrecemos una gama de otras máquinas de ensayo diseñadas para pruebas de amortiguadores y amortiguadores.
Nuestros productos están diseñados para superar a los sistemas hidráulicos, ya que satisfacen eficazmente las necesidades de alto rendimiento, facilidad de instalación y bajo consumo de energía.
Ofrecemos la gama más amplia de sistemas de ensayo de suspensiones y amortiguadores, con cargas dinámicas máximas de hasta 120 kN y cargas dinámicas continuas de hasta 75 kN.

Todas las máquinas de ensayo de amortiguadores

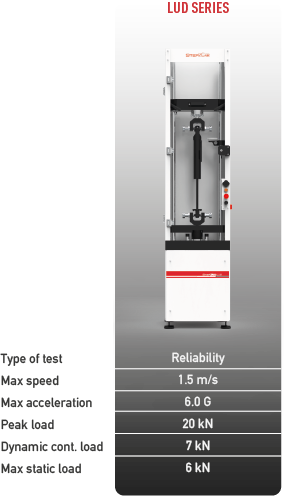

LUD SERIESHUD SERIESXUD SERIES KUD SERIES EOL SERIES
Type of testPerformance
Reliability		Performance
Quality		PerformanceDurability
Reliability		End of Line
Quality
Max. Speed1.5 m/s8.0 m/s6.0 m/s6.0 m/s6.5 m/s
Max. Acceleration6 G75 G110 G50 G65 G
Peak load20 kN66 kN31 kN160 kN66 kN
Dynamic load7 kN24 kN8.1 kN82 kN24 kN
Static load6 kN18 kN6.3 kN58 kN18 kN
LUD SERIESHUD SERIESXUD SERIES KUD SERIES EOL SERIES
Type of testPerformance
Reliability		Performance
Quality		PerformanceDurability
Reliability		End of Line
Quality
Max. Speed1.5 m/s8.0 m/s6.0 m/s6.0 m/s6.5 m/s
Max. Acceleration6 G75 G110 G50 G65 G
Peak load20 kN66 kN31 kN160 kN66 kN
Dynamic load7 kN24 kN8.1 kN82 kN24 kN
Static load6 kN18 kN6.3 kN58 kN18 kN

DESCUBRA EN ACCIÓN LAS EXTRAÑABLES CAPACIDADES DEL BANCO LUD

LUD es una máquina diseñada para ser la elección de aquellos que buscan una máquina que les permita aumentar sus capacidades de prueba sin excesivas exigencias (y presupuesto).
Las prestaciones de nuestro dinamómetro de choque son inferiores a las de los modelos HUD y XUD, pero superiores a las de los modelos Crankshaft y Scotch Yoke Dynos.

Descubra todas las características que distinguen al banco de potencia LUD del resto.

Consulte nuestro catálogo o póngase en contacto con nosotros para encontrar juntos el producto adecuado para su empresa.
