ACTUADORES ELECTROMECÁNICOS

Brochure

Descubra nuestra gama de actuadores electromecánicos, productos perfeccionados gracias a una década de experiencia en el mercado mundial y a los avances tecnológicos en aplicaciones dinámicas. Los actuadores y cilindros eléctricos de la serie EA están diseñados para satisfacer las necesidades de las aplicaciones dinámicas, incluidas las aplicaciones cíclicas con un elevado número de ciclos y una carrera corta.

Características

Carga dinámica: 5,5-200 kN
Carga estática: 15-268 kN
Frecuencia: 20-30 Hz

Tipo de ensayo

Fatiga
Tracción
Compresión

Aplicaciones

Materiales
Componentes

ACTUADORES ELECTROMECÁNICOS

Brochure

Descubra nuestra gama de actuadores electromecánicos, productos perfeccionados gracias a una década de experiencia en el mercado mundial y a los avances tecnológicos en aplicaciones dinámicas. Los actuadores y cilindros eléctricos de la serie EA están diseñados para satisfacer las necesidades de las aplicaciones dinámicas, incluidas las aplicaciones cíclicas con un elevado número de ciclos y una carrera corta.

Características

Carga dinámica: 5,5-200 kN
Carga estática: 15-268 kN
Frecuencia: 20-30 Hz

Tipo de ensayo

Fatiga
Tracción
Compresión

Aplicaciones

Materiales
Componentes

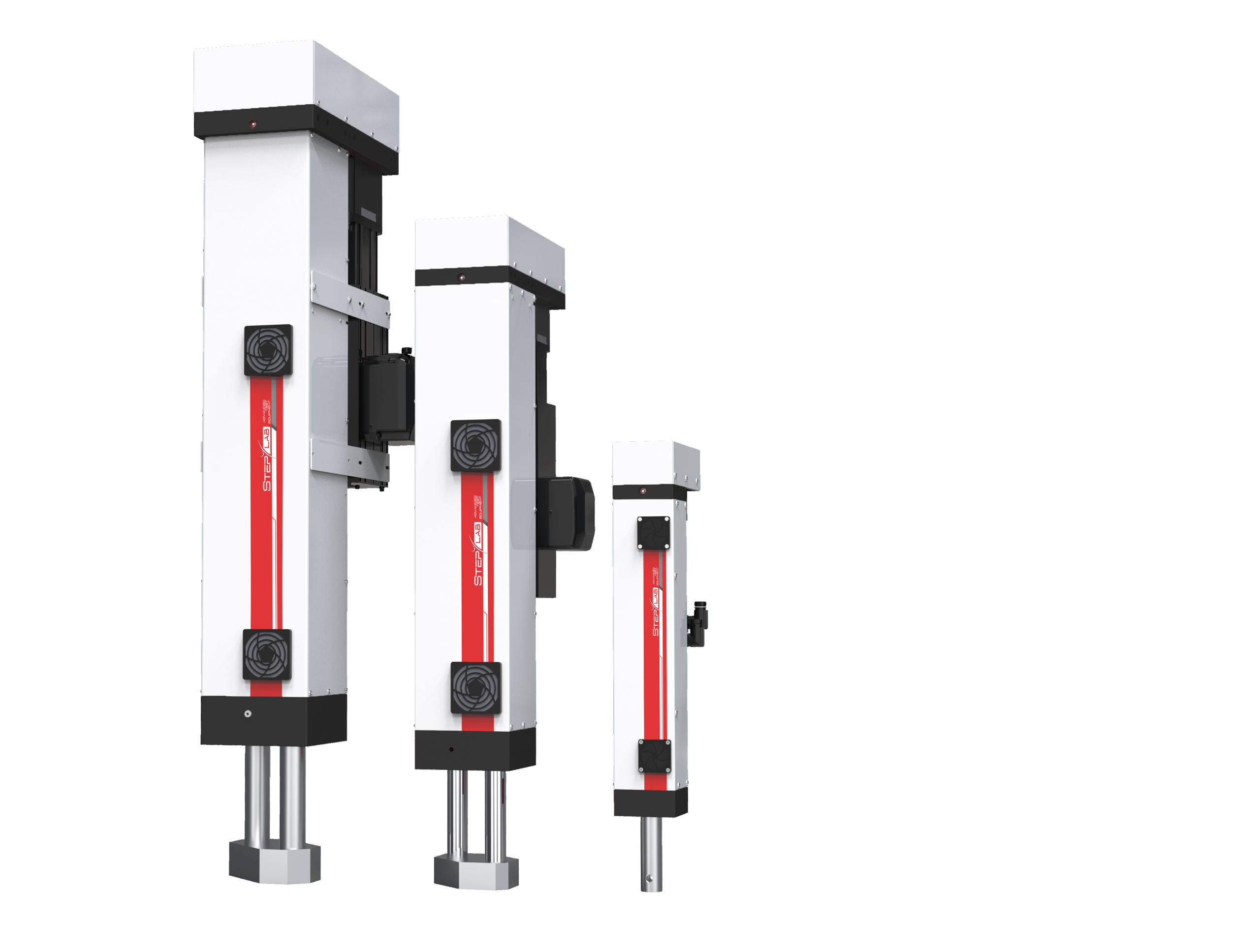

NUESTROS ACTUADORES ELÉCTRICOS

En STEP Lab, ofrecemos una de las selecciones más amplias de actuadores eléctricos (actuadores electromecánicos) y dispositivos de accionamiento disponibles en el mercado. Nuestras soluciones totalmente eléctricas de alto rendimiento están diseñadas para soportar una gran variedad de aplicaciones industriales y gestionar cargas medias y altas con una precisión y eficiencia excepcionales.

Características de los cilindros eléctricos

Nuestra serie EA (cilindros eléctricos) tiene características únicas en comparación con la competencia, entre las que se incluyen:

Conexión con centrado de precisión y pasador de precarga.
Vástago del accionamiento electromecánico endurecido y resistente a la corrosión.
Guiado de vástagos basado en sistemas de recirculación de husillos de bolas.
Sistemas de recirculación de husillos de bolas refrigerados por aire o por líquido.
Sistema antigiro basado en guías de husillo de bolas recirculantes para soportar cargas laterales y de torsión.
Tornillos especiales y rodamientos específicos para aplicaciones cíclicas de larga duración.
Punto de lubricación con grasas especiales para largos intervalos de mantenimiento.
Correas especiales para eliminar los efectos de holgura e histéresis en el actuador.
Puntos de anclaje traseros para una mayor flexibilidad de aplicación.
Sistema especial para el posicionamiento preciso y repetible de la cinta y el soporte lateral de la carga.

Con los vanguardistas actuadores electromecánicos de STEP Lab, puede conseguir un rendimiento y una durabilidad inigualables para sus aplicaciones de pruebas.

Máquinas electromecánicas (serie EA)<br>

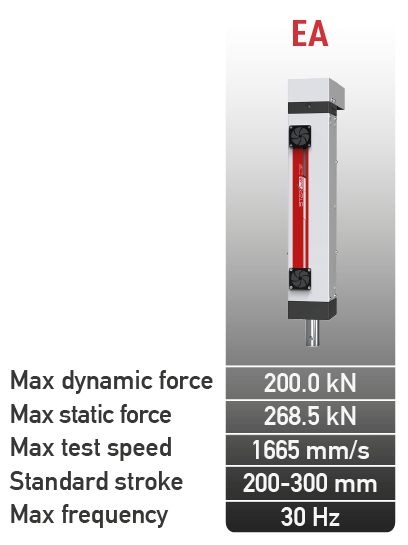

ACTUADORES ELÉCTRICOS – DATOS TÉCNICOS

Nuestros actuadores electromecánicos están diseñados para ofrecer precisión, durabilidad y alto rendimiento. A continuación, encontrará especificaciones técnicas detalladas que le ayudarán a elegir el actuador adecuado para su aplicación, garantizando una eficiencia, fiabilidad y control óptimos en cada operación.

Métrico

EA SERIES	EA05 *	EA025	EA050	EA100	EA200
Max. Dynamic Force	5.50 kN	20.00 kN	50.00 kN	100.00 kN	200.00 kN
Max. Static Force	15.00 kN	18.00 kN	65.00 kN	134.00 kN	268.50 kN
Max. Test Speed	1250 mm/s	1600 mm/s	1400 mm/s	1600 mm/s	535 mm/s
Standard Stroke	250 mm	250 mm	200-300 mm	200-300 mm	200 mm
Frequency	30 Hz	30 Hz	20 Hz	20 Hz	20 Hz
Length	653 mm	775 mm	1100 mm	1320 mm	1500 mm
Width	115 mm	130 mm	185 mm	280 mm	425 mm
Depth	240 mm	300 mm	370 mm	600 mm	940 mm
Length with piston	737 mm	900 mm	1250 mm	1554 mm	1745 mm
Ambient Temp.	5 – 30 °C	5 – 30 °C	5 – 30 °C	5 – 30 °C	5 – 30 °C

* EA05 is no longer part of our standard range. Now available only on request for special applications.

Imperial

EA SERIES	EA05 *	EA025	EA050	EA100	EA200
Max. Dynamic Force	1236.45 lbf	4496.18 lbf	11240.45 lbf	22480.89 lbf	44961.79 lbf
Max. Static Force	3372.13 lbf	4046.56 lbf	14612.58 lbf	30124.40 lbf	60361.20 lbf
Max. Test Speed	49.21 in/s	62.99 in/s	55.12 in/s	62.99 in/s	21.06 in/s
Standard Stroke	9.84 in	9.84 in	7.87 in 11.81 in	7.87 in 11.81 in	7.87 in
Frequency	30 Hz	30 Hz	20 Hz	20 Hz	20 Hz
Length	25.71 in	30.51 in	43.31 in	51.97 in	59.06 in
Width	4.53 in	5.12 in	7.28 in	11.02 in	16.73 in
Depth	9.45 in	11.81 in	14.57 in	23.62 in	37.01 in
Length with piston	29.02 in	35.43 in	49.21 in	61.18 in	68.70 in
Ambient Temp.	41 – 86 °F	41 – 86 °F	41 – 86 °F	41 – 86 °F	41 – 86 °F

Características

Sin mantenimiento

Alta fiabilidad

Alta eficiencia

Amplio rango de uso

Fácil instalación
