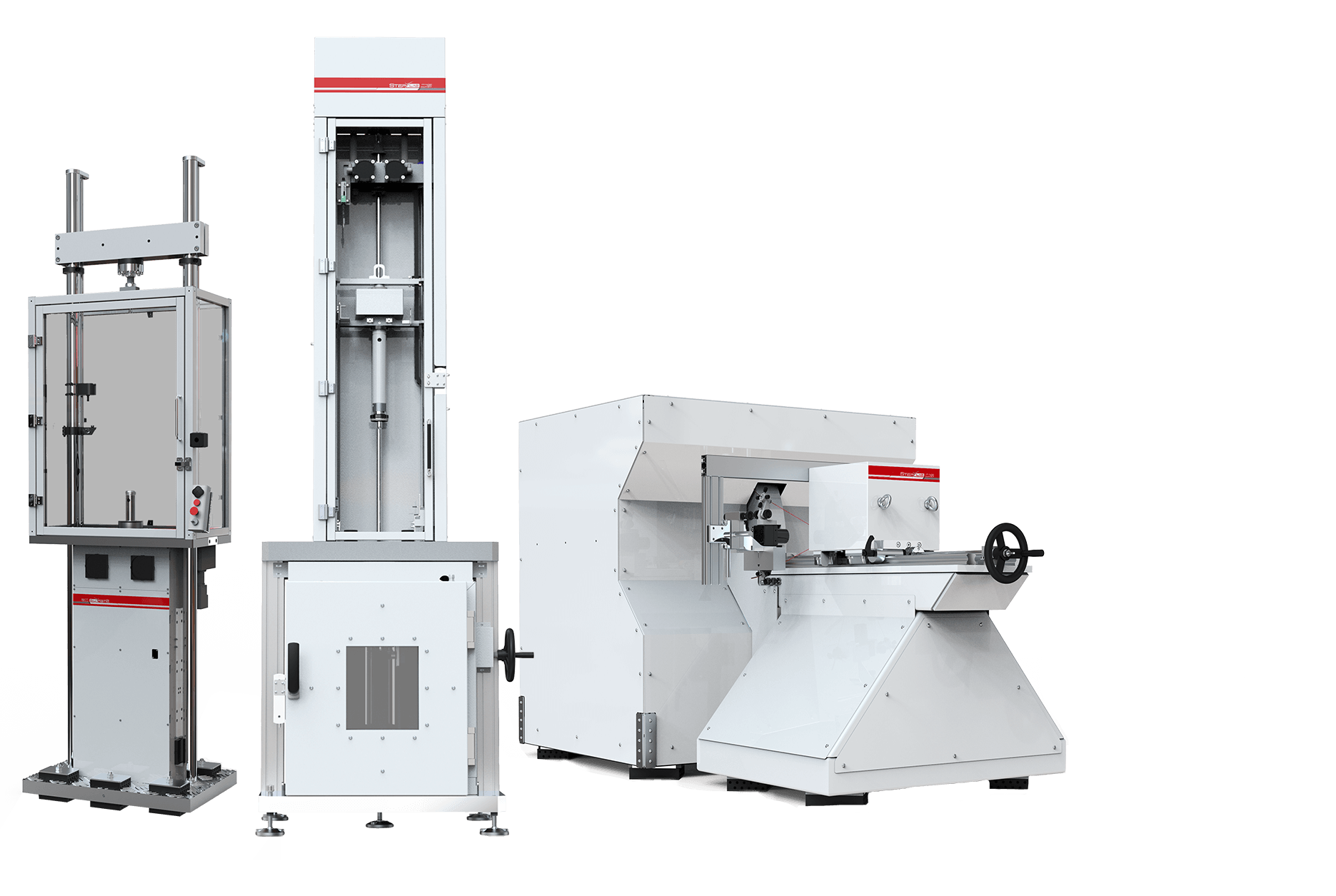

En las tres soluciones, la carga se registra mediante una célula de carga piezoeléctrica. La deformación, en cambio, no puede medirse con un extensómetro convencional a las velocidades en cuestión; por ello, se utiliza la captura de imágenes a alta velocidad combinada con el análisis DIC (correlación digital de imágenes).
Hardware y software utilizados
- Cámara de alta velocidad Photron (serie NOVA): 1024 x 1024 píxeles a 16 000 fps; hasta 100 000 fps a 384 x 256 píxeles; hasta 300 000 fps a 128 x 128 píxeles
- Software de análisis DIC Alpha de X-Sight: extrae los datos de deformación a partir de una secuencia de imágenes, con mediciones de desplazamiento sin contacto en 2D y 3D

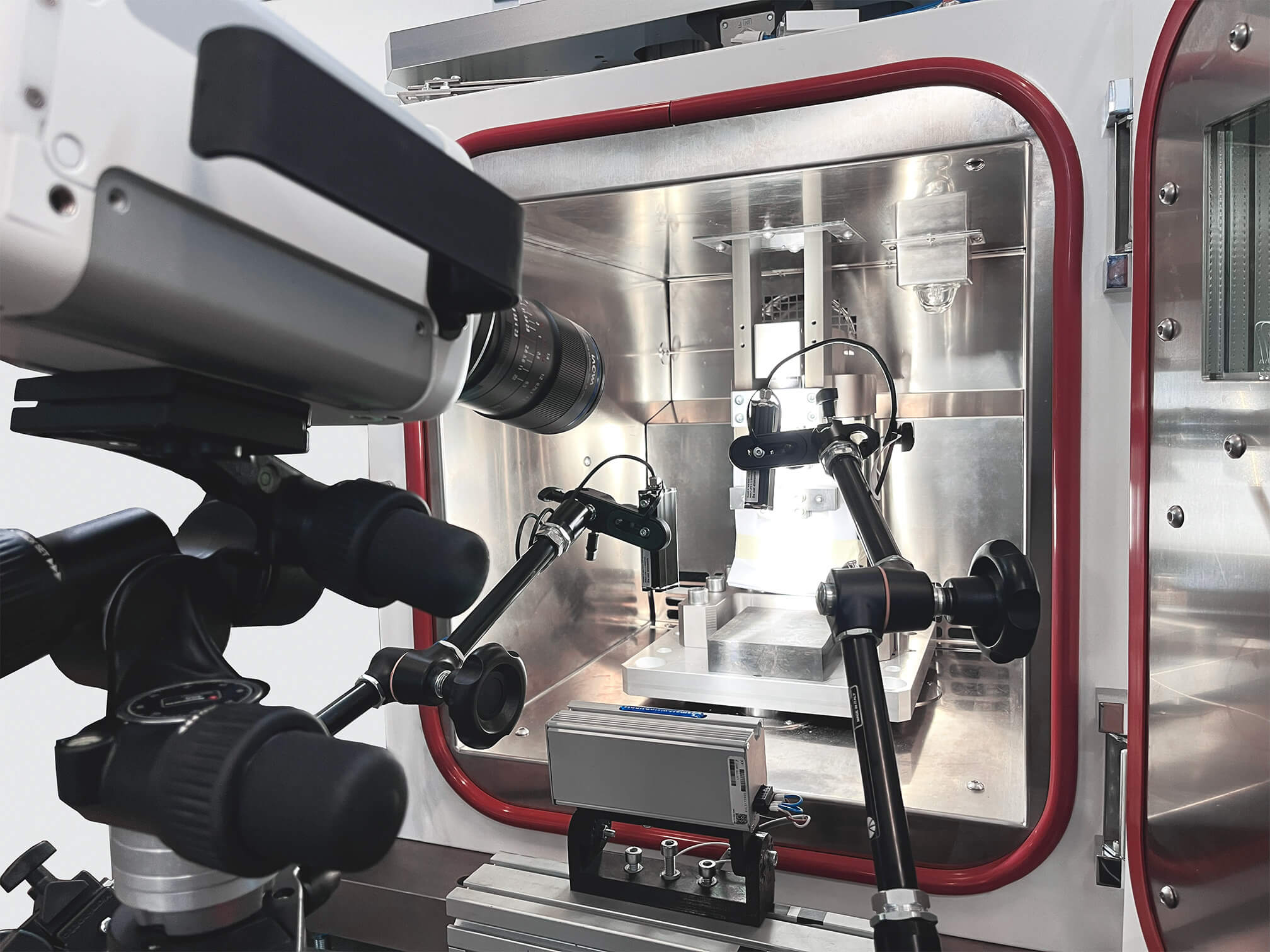

El punto de impacto de la probeta debe estar bien iluminado (luces LED específicas) para garantizar una buena calidad de las imágenes y, por lo tanto, del análisis.
Cómo funciona el procesamiento
Durante el ensayo se adquieren dos flujos de datos en paralelo, sincronizados mediante el controlador de ensayo: la señal de carga y el vídeo de alta velocidad. El vídeo se convierte en fotogramas individuales para el análisis DIC, que traza un punto (subconjunto) en la imagen y lo sigue a lo largo de toda la secuencia, obteniendo los datos de deformación (deformación real o ingenieril) para cada punto de la probeta. Al combinar la carga y la deformación, se construye la curva de tensión-deformación del material a la velocidad de ensayo seleccionada.
