ATTUATORI ELETTROMECCANICI

Brochure

Scopri la nostra serie di attuatori elettromeccanici, il risultato di dieci anni di esperienza nel mercato globale e di sfide tecnologiche nell’ambito delle applicazioni dinamiche. I nostri attuatori e cilindri elettrici sono progettati per soddisfare le esigenze delle applicazioni dinamiche, comprese quelle cicliche con un alto numero di cicli e una corsa breve.

Caratteristiche

F dinamica: 5.5-200 kN
F statica: 15-268 kN
Frequenza: 20-30 Hz

Tipo di prova

Fatica
Trazione
Compressione

Applicazioni

Materiali
Componenti

ATTUATORI ELETTROMECCANICI

Brochure

Scopri la nostra serie di attuatori elettromeccanici, il risultato di dieci anni di esperienza nel mercato globale e di sfide tecnologiche nell’ambito delle applicazioni dinamiche. I nostri attuatori e cilindri elettrici sono progettati per soddisfare le esigenze delle applicazioni dinamiche, comprese quelle cicliche con un alto numero di cicli e una corsa breve.

Caratteristiche

F dinamica: 5.5-200 kN
F statica: 15-268 kN
Frequenza: 20-30 Hz

Tipo di prova

Fatica
Trazione
Compressione

Applicazioni

Materiali
Componenti

I NOSTRI ATTUATORI ELETTRICI

Con la più ampia selezione di attuatori e cilindri elettrici, unità di controllo e dispositivi di azionamento disponibili sul mercato, noi di STEP Lab siamo il partner ideale per soddisfare le vostre specifiche esigenze nel settore del testing. La nostra vasta gamma di attuatori elettromeccanici di alta qualità offrono prestazioni eccellenti e caratteristiche uniche, per svariate applicazioni industriali. I nostri attuatori sono in grado di gestire carichi medi ed elevati con affidabilità e precisione.

Attuatori Elettrici – Caratteristiche

La nostra serie di attuatori elettrici (Serie EA) presenta caratteristiche uniche rispetto ai concorrenti, tra cui:

Collegamento con centraggio di precisione e pin di precarico.
Stelo dell’attuatore elettromeccanico temprato e resistente alla corrosione.
Guida dello stelo basata su sistemi a ricircolo di sfere.
Sistemi di viti a ricircolo raffreddati ad aria o liquido.
Sistema anti-rotazione basato su guide a ricircolo di sfere per supportare carichi laterali e torsionali.
Viti speciali e cuscinetti dedicati per applicazioni cicliche a lunga durata.
Punto di lubrificazione con grassi speciali per lunghi intervalli di manutenzione.
Cinghie speciali per eliminare giochi ed effetti di isteresi nell’attuatore.
Punti di ancoraggio posteriori per una maggiore flessibilità di applicazione.
Sistema speciale per un posizionamento preciso e ripetibile della cinghia e supporto del carico laterale.

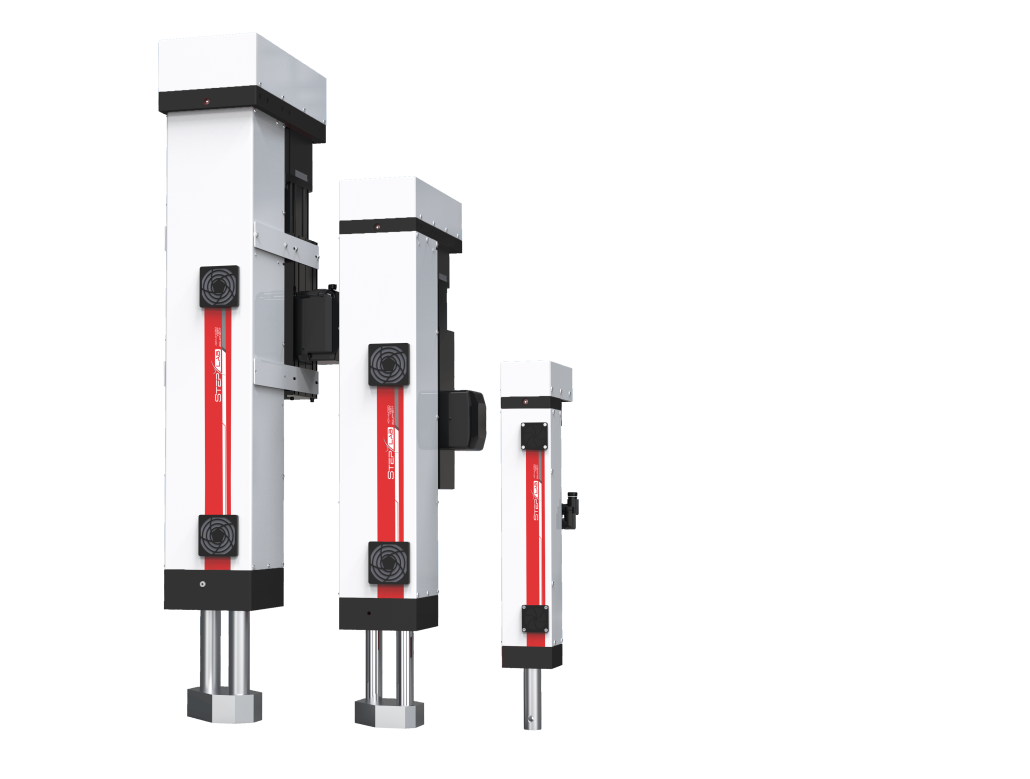

Serie EA - Sistemi elettromeccanici

ATTUATORI ELETTROMECCANICI – DATI TECNICI

I nostri attuatori elettromeccanici sono progettati per garantire precisione, durata e prestazioni elevate. Qui di seguito troverete le specifiche tecniche dettagliate per aiutarvi a scegliere l’attuatore giusto per la vostra applicazione, garantendo efficienza, affidabilità e controllo ottimali in ogni operazione.

Metric

EA SERIES	EA05 *	EA025	EA050	EA100	EA200
Max. Dynamic Force	5.50 kN	20.00 kN	50.00 kN	100.00 kN	200.00 kN
Max. Static Force	15.00 kN	18.00 kN	65.00 kN	134.00 kN	268.50 kN
Max. Test Speed	1250 mm/s	1600 mm/s	1400 mm/s	1600 mm/s	535 mm/s
Standard Stroke	250 mm	250 mm	200-300 mm	200-300 mm	200 mm
Frequency	30 Hz	30 Hz	20 Hz	20 Hz	20 Hz
Length	653 mm	775 mm	1100 mm	1320 mm	1500 mm
Width	115 mm	130 mm	185 mm	280 mm	425 mm
Depth	240 mm	300 mm	370 mm	600 mm	940 mm
Length with piston	737 mm	900 mm	1250 mm	1554 mm	1745 mm
Ambient Temp.	5 – 30 °C	5 – 30 °C	5 – 30 °C	5 – 30 °C	5 – 30 °C

* EA05 is no longer part of our standard range. Now available only on request for special applications.

Imperial

EA SERIES	EA05 *	EA025	EA050	EA100	EA200
Max. Dynamic Force	1236.45 lbf	4496.18 lbf	11240.45 lbf	22480.89 lbf	44961.79 lbf
Max. Static Force	3372.13 lbf	4046.56 lbf	14612.58 lbf	30124.40 lbf	60361.20 lbf
Max. Test Speed	49.21 in/s	62.99 in/s	55.12 in/s	62.99 in/s	21.06 in/s
Standard Stroke	9.84 in	9.84 in	7.87 in 11.81 in	7.87 in 11.81 in	7.87 in
Frequency	30 Hz	30 Hz	20 Hz	20 Hz	20 Hz
Length	25.71 in	30.51 in	43.31 in	51.97 in	59.06 in
Width	4.53 in	5.12 in	7.28 in	11.02 in	16.73 in
Depth	9.45 in	11.81 in	14.57 in	23.62 in	37.01 in
Length with piston	29.02 in	35.43 in	49.21 in	61.18 in	68.70 in
Ambient Temp.	41 – 86 °F	41 – 86 °F	41 – 86 °F	41 – 86 °F	41 – 86 °F

CARATTERISTICHE

Manutenzione nulla

Elevata affidabilità

Elevata efficenza

Ampio range di utilizzo

Installazione semplice

ATTUATORI ELETTROMECCANICI – APPLICAZIONI

Gli attuatori elettromeccanici STEP Lab sono ideali per applicazioni di testing industriale e in laboratorio, dove affidabilità e precisione sono fondamentali. Le nostre soluzioni elettriche consentono di certificare le macchine secondo numerosi standard internazionali, tra cui: ISO 7500-1, ISO 4965 e ASTM E467.

La Serie EA offre prestazioni elevate in una varietà di contesti, tra cui:

Laboratori di test materiali, per la caratterizzazione statica e dinamica dei materiali.
Aziende produttrici, che richiedono certificazioni di qualità.
Linea di produzione, per test ripetuti con grandi numeri di cicli.

Scegliete i nostri attuatori elettromeccanici per ottenere prestazioni affidabili e superiori in ogni applicazione industriale.

Esplora il nostro catalogo o contattaci per trovare insieme il prodotto adatto alla tua impresa.
