SISTEMI DI PROVA ELETTRODINAMICI

BASATI SU MOTORI LINEARI

Brochure

Noi di STEP Lab produciamo un’ampia gamma di macchine di prova elettrodinamiche basate su motori lineari ad alte prestazioni, progettate per prove meccaniche ad alta dinamica, tra cui prove di fatica ad alto numero di cicli e prove su ammortizzatori.

Caratteristiche

Carico: 1-100 kN
Velocità max: 6.5 m/s
Frequenza max: 500 Hz

Tipo di prova

Fatica
Trazione
Compressione

Applicazioni

Materiali
Componenti

SISTEMI DI PROVA ELETTRODINAMICI

BASATI SU MOTORI LINEARI

Brochure

Noi di STEP Lab produciamo un’ampia gamma di macchine di prova elettrodinamiche basate su motori lineari ad alte prestazioni, progettate per prove meccaniche ad alta dinamica, tra cui prove di fatica ad alto numero di cicli e prove su ammortizzatori.

Caratteristiche

Carico: 1-100 kN

Tipo di prova

Fatica
Trazione
Compressione

Applicazioni

Materiali
Componenti

SISTEMI BASATI SU MOTORI LINEARI

I nostri sistemi elettrodinamici basati su motori lineari rappresentano la migliore soluzione per effettuare test dinamici e a fatica avanzati. Abbiamo suddiviso i nostri sistemi nelle famiglie UD, HUD e XUD, ognuna progettata con caratteristiche distintive in termini di durata, dinamica e accelerazioni, rendendola adatta per eseguire una gamma specifica di prove in base all’applicazione.

UD

La Serie UD è stata ideata per prove dinamiche continuative per milioni di cicli.

HUD

La Serie HUD è stata pensata per prove ad alta dinamica e di resistenza, grazie alle alte forze continuative.

XUD

La Serie XUD è stata progettata per prove di breve durata con il raggiungimento di accelerazioni elevate.

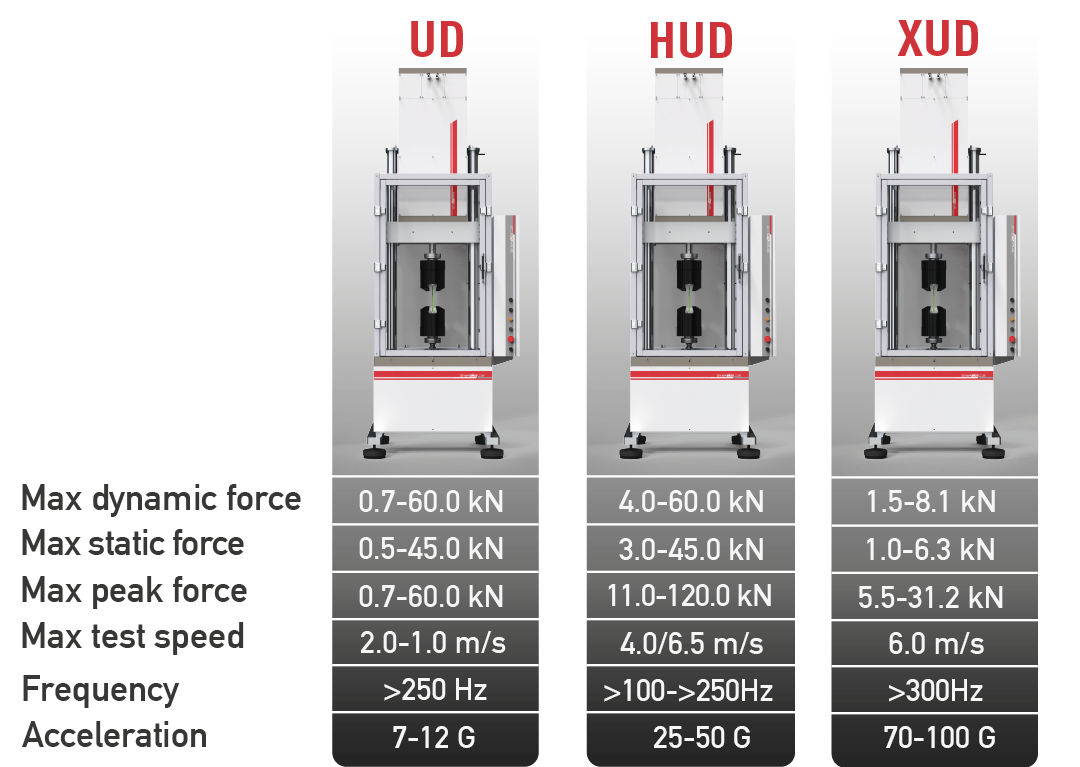

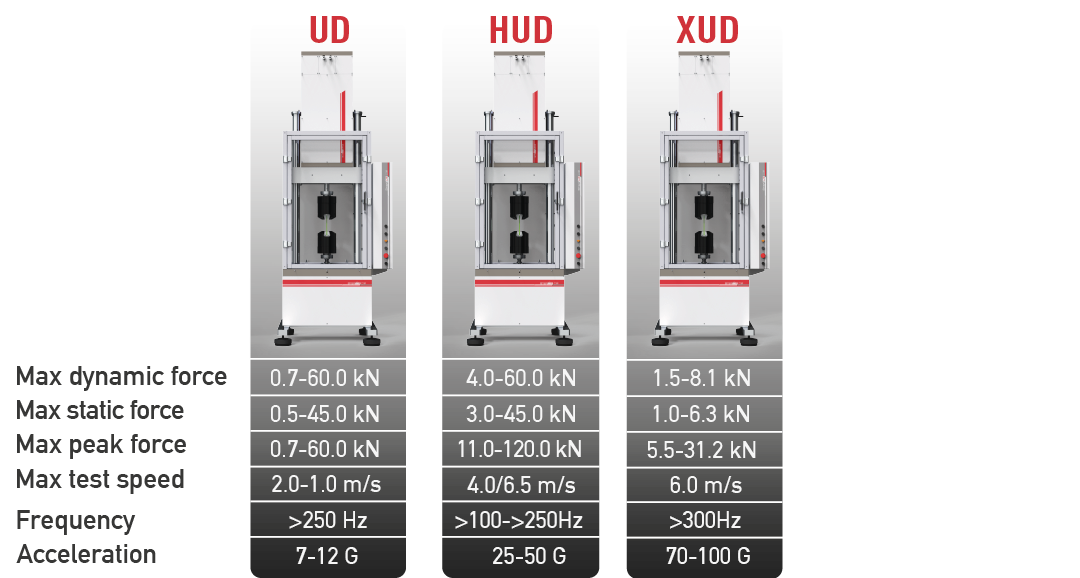

PROVE ESEGUIBILI E CARATTERISTICHE

LINEAR MOTORS	UD	HUD	XUD
Polymer fatigue test	✔✔	✓	-
Steel fatigue test	✔✔	✓	-
DMA test <250 Hz	✔✔	✓	✓
DMA test <1000 Hz	-	-	✔✔
High strain rate test <2 m/s	✔✔	✓	✓
High strain rate test <7 m/s	-	✔✔	-
Crack propagation	✔✔	✓	✓
PSD (bandwidth <250 Hz)	✔✔	✓	✓
PSD (bandwidth <1000 Hz)	✓	✓	✔✔
Component fatigue test	✔✔	✓	✓
Damper test	-	✔✔	✓

✓ : OK but not ideal

DESIGN VERSATILE, INTERFACCIA USER-FRIENDLY

Design ergonomico e flessibile con varie strutture disponibili.
Controllo preciso di forza e spostamento tramite Test Center.
Acquisizione dati in alta risoluzione (24 bit).
Fino a 8 assi controllati e sincronizzati.
Stazione di controllo separata e indipendente.
Gestione prove semplice tramite interfaccia grafica Test Center.
Ampia scelta di afferraggi, accessori e celle di carico.
Integrazione con estensometri e camere climatiche.

Dati tecnici

FEATURES

Installazione semplice e veloce

Manutenzione nulla

Elevate prestazioni

Elevata efficenza

Ampio range di utilizzo

FEATURES

No maintenance
High performance
High efficiency
Wide range of use
Quick and easy installation

UD100 – IL FUTURO DEL TESTING ELETTRICO

Con una forza dinamica di 100 kN, l’UD100 è la prima macchina in grado di sostituire i sistemi idraulici. Versatile ed efficiente, gestisce prove di fatica, prove statiche, prove di trazione ad alta velocità e prove biassiali. Integrandosi perfettamente con l’ecosistema software del Test Center, UD100 offre una soluzione completa per l’analisi dei materiali.

Caratteristiche

100 kN di forza dinamica
Versatilità nei test
Integrazione con il software Test Center
60% di efficienza energetica
Costi di manutenzione azzerati

Contattateci per maggiori informazioni!

DATI TECNICI

Metric

UD SERIES	UD01	UD02	UD04	UD08	UD012	UD025	UD030	UD050	UD075	UD100
Max. Dynamic Force	0.70 kN	2.40 kN	4.00 kN	8.00 kN	12.00 kN	25.00 kN	30.00 kN	50.00 kN	75.00 kN	100.00 kN
Max. Static Force	0.54 kN	1.76 kN	2.90 kN	5.80 kN	8.70 kN	14.50 kN	19.20 kN	29.00 kN	43.50 kN	58.00 kN
Max. Test Speed	2.00 m/s	2.00 m/s	2.00 m/s	2.00 m/s	2.00 m/s	1.00 m/s	2.00 m/s	1.00 m/s	1.00 m/s	1.00 m/s
Max. Test Frequency	250* Hz	250* Hz	250* Hz	250* Hz	250* Hz	100* Hz	250* Hz	100* Hz	100* Hz	100* Hz
Standard Stroke	80 mm	100 mm	80 mm	80 mm	80 mm	85 mm	80 mm	85 mm	85 mm	85 mm
Cooling	Air	Air	Air	Air	Air	Water closed circuit	Water closed circuit	Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

* Su richiesta

Imperial

UD SERIES	UD01	UD02	UD04	UD08	UD012	UD025	UD030	UD050	UD075	UD100
Max. Dynamic Force	157.36 lbf	539.54 lbf	899.24 lbf	1798.47 lbf	2697.71 lbf	5620.22 lbf	6744.27 lbf	11240.45 lbf	16860.67 lbf	22480.89 lbf
Max. Static Force	122.07 lbf	395.66 lbf	651.95 lbf	1303.89 lbf	1955.84 lbf	3259.73 lbf	4316.33 lbf	6519.46 lbf	9779.19 lbf	13038.90 lbf
Max. Test Speed	78.74 in/s	78.74 in/s	78.74 in/s	78.74 in/s	78.74 in/s	39.37 in/s	78.74 in/s	39.37 in/s	39.37 in/s	39.37 in/s
Max. Test Frequency	250* Hz	250* Hz	250* Hz	250* Hz	250* Hz	100* Hz	250* Hz	100* Hz	100* Hz	100* Hz
Standard Stroke	3.15 in	3.94 in	3.15 in	3.15 in	3.15 in	3.35 in	3.15 in	3.35 in	3.35 in	3.35 in
Cooling	Air	Air	Air	Air	Air	Water closed circuit	Water closed circuit	Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

* Su richiesta

Torna su

Metric

HUD SERIES	HUD010-HUD010L	HUD014-HUD014L	HUD020-HUD020L	HUD030-HUD030L	HUD040-HUD040L	HUD060-HUD060L	HUD080-HUD080L	HUD120-HUD120L
Max. Peak Force	11.00 kN	12.70 kN	22.00 kN	33.00 kN	40.00 kN	66.00 kN	80.00 kN	120.00 kN
Max. Dynamic Force	4.00 kN	5.00 kN	8.00 kN	12.00 kN	25.00 kN	24.00 kN	50.00 kN	75.00 kN
Max. Static Force	3.00 kN	3.50 kN	6.00 kN	9.00 kN	15.00 kN	18.00 kN	30.00 kN	45.00 kN
Max. Test Speed	4.00-6.00 m/s	3.50 m/s	4.00-6.50 m/s	4.00-6.50 m/s	1.70-3.30 m/s	4.00-6.50 m/s	1.70-3.30 m/s	1.70-3.30 m/s
Max. Test Frequency	125* Hz	125* Hz	125* Hz	125* Hz	100* Hz	125* Hz	100* Hz	100* Hz
Standard Stroke	200 mm	170 mm	200 mm	200 mm	269 mm	200 mm	269 mm	269 mm
Cooling	Air	Air	Air	Air/Water closed circuit	Water closed circuit	Air/Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

IMPORTANT: Stroke of 260, 300 and 380 mm is available for HUD020, HUD030 and HUD060 versions.

* Su richiesta

Imperial

HUD SERIES	HUD010-HUD010L	HUD014-HUD014L	HUD020-HUD020L	HUD030-HUD030L	HUD040-HUD040L	HUD060-HUD060L	HUD080-HUD080L	HUD120-HUD120L
Max. Peak Force	2474.98 lbf	2848.81 lbf	4944.77 lbf	7418.70 lbf	8992.37 lbf	14837.39 lbf	17984.75 lbf	26977.12 lbf
Max. Dynamic Force	899.24 lbf	1124.05 lbf	1798.48 lbf	2697.71 lbf	5620.22 lbf	5395.41 lbf	11240.45 lbf	16860.67 lbf
Max. Static Force	674.43 lbf	787.40 lbf	1348.86 lbf	2023.28 lbf	3372.14 lbf	4046.56 lbf	6744.28 lbf	10116.42 lbf
Max. Test Speed	157.48-236.22 in/s	137.80 in/s	157.48-255.91 in/s	157.48-255.91 in/s	66.93-129.92 in/s	157.48-255.91 in/s	66.93-129.92 in/s	66.93-129.92 in/s
Max. Test Frequency	125* Hz	125* Hz	125* Hz	125* Hz	100* Hz	125* Hz	100* Hz	100* Hz
Standard Stroke	7.87 in	6.69 in	7.87 in	7.87 in	10.59 in	7.87 in	10.59 in	10.59 in
Cooling	Air	Air	Air	Air/Water closed circuit	Water closed circuit	Air/Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

IMPORTANT: Stroke of 10.23, 11.81 and 14.96 in is available for HUD020, HUD030 and HUD060 versions.

* Su richiesta

Torna su Serie HUD in dettaglio

Metric

XUD SERIES	XUD05	XUD010	XUD020	XUD030
Max. Peak Force	5.50 kN	10.40 kN	20.50 kN	31.20 kN
Max. Dynamic Force	1.50 kN	2.70 kN	5.40 kN	8.10 kN
Max. Static Force	1.00 kN	2.10 kN	4.20 kN	6.30 kN
Max. Test Speed	6.00 m/s	6.00 m/s	6.00 m/s	6.00 m/s
Max. Speed at Peak Force	4.00 m/s	4.00 m/s	4.00 m/s	4.00 m/s
Max. Test Frequency	500* Hz	500* Hz	500* Hz	500* Hz
Standard Stroke	220 mm	220 mm	220 mm	220 mm
Cooling	Air	Air	Air	Air
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V

* Su richiesta

Imperial

XUD SERIES	XUD05	XUD010	XUD020	XUD030
Max. Peak Force	1235.49 lbf	2339.51 lbf	4609.11 lbf	7003.32 lbf
Max. Dynamic Force	337.22 lbf	604.86 lbf	1213.71 lbf	1822.57 lbf
Max. Static Force	224.81 lbf	470.38 lbf	939.79 lbf	1409.69 lbf
Max. Test Speed	236.22 in/s	236.22 in/s	236.22 in/s	236.22 in/s
Max. Speed at Peak Force	157.48 in/s	157.48 in/s	157.48 in/s	157.48 in/s
Max. Test Frequency	500* Hz	500* Hz	500* Hz	500* Hz
Standard Stroke	8.66 in	8.66 in	8.66 in	8.66 in
Cooling	Air	Air	Air	Air
Working Temperature	41-86 °F	41-86 °F	41-86 °F	41-86 °F
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V

* Su richiesta

Torna su Serie XUD nel dettaglio

NORME CERTIFICATE

Plastiche

PROVA	MATERIALE	NORMA	DESCRIZIONE
Prove statiche	Plastica	ASTM D638	Proprietà di trazione delle materie plastiche
Prove statiche	Plastica	ISO 527-1 ISO 527-2	Plastica-Determinazione delle proprietà di trazione

Metalli

PROVA	MATERIALE	NORMA	DESCRIZIONE
Prove statiche	Metalli	ASTM E21	Prove di trazione a temperatura elevata dei materiali metallici
Prove statiche	Metalli	ASTM E290	Test di piegatura del materiale per la duttilità
Prove statiche	Metalli	ASTM E517	Rapporto di deformazione plastica r per la lamiera
Prove statiche	Metalli	ASTM E646	Esponenti di indurimento a trazione (valori n) dei materiali metallici in fogli
Prove statiche	Metalli	ASTM E8M	Prove di trazione dei materiali metallici
Prove statiche	Metalli	ASTM E9	Prove di compressione di materiali metallici a temperatura ambiente
Prove statiche	Metalli	EN 10002-1:2001 (replaced by ISO EN 6892-1:2019)	Prova di trazione dei materiali metallici. Metodo di prova a temperatura ambiente
Prove statiche	Metalli	ISO 6892-1	Materiali metallici – Prove di trazione Parte 1: Metodo di prova a temperatura ambiente
Prove statiche	Metalli	ISO 7438	Materiali metallici. Prova di piegatura.
Prove statiche	Metalli	ISO 783	Materiali metallici – Prova di trazione dell’acciaio a temperatura elevata

Biciclette

PROVA	MATERIALE	NORMA	DESCRIZIONE
Statica / Fatica	Bici	EN 15194	Biciclette a pedalata assistita elettricamente – EPAC Biciclette – metodi di prova
Statica / Fatica	Bici	ISO 4210-3	Requisiti di sicurezza per le biciclette – Parte 3: Metodi di prova comuni
Statica / Fatica	Bici	ISO 4210-4	Requisiti di sicurezza per le biciclette – Parte 4: Metodi di prova della frenata
Statica / Fatica	Bici	ISO 4210-5	Requisiti di sicurezza per le biciclette – Parte 5: Metodi di prova dello sterzo
Statica / Fatica	Bici	ISO 4210-6	Requisiti di sicurezza per le biciclette – Parte 6: Metodi di prova del telaio e della forcella
Statica / Fatica	Bici	ISO 4210-7	Requisiti di sicurezza per biciclette – Parte 7: Metodi di prova per ruote e cerchioni
Statica / Fatica	Bici	ISO 4210-8	Requisiti di sicurezza per le biciclette – Parte 8: Metodi di prova del pedale e del sistema di trasmissione
Statica / Fatica	Bici	ISO 4210-9	Requisiti di sicurezza per biciclette – Parte 9: Metodi di prova per selle e reggisella

Biomedicale

PROVA	MATERIALE	NORMA	DESCRIZIONE
Statica / Fatica	Biomedicale	ASTM F1264	Specifiche standard e metodi di prova per i dispositivi di fissazione intramidollare
Statica / Fatica	Biomedicale	ASTM F1717	Metodi di prova standard per le strutture implantari spinali in un modello di vertebrectomia
Statica / Fatica	Biomedicale	ASTM F1798	Metodo di prova standard per la valutazione delle proprietà statiche e di fatica dei meccanismi di interconnessione e dei sottoinsiemi utilizzati negli impianti di artrodesi spinale
Statica / Fatica	Biomedicale	ASTM F1800	Pratica standard per le prove di fatica ciclica dei componenti metallici del piatto tibiale delle protesi articolari totali del ginocchio
Statica / Fatica	Biomedicale	ASTM F2068	Specifiche standard per protesi femorali – impianti metallici
Statica / Fatica	Biomedicale	ASTM F2077	Metodi di prova per i dispositivi di fusione del corpo intervertebrale
Statica / Fatica	Biomedicale	ASTM F2193	Specifiche standard e metodi di prova per i componenti utilizzati nella fissazione chirurgica del sistema scheletrico spinale
Statica / Fatica	Biomedicale	ASTM F2502	Specifiche standard e metodi di prova per placche e viti riassorbibili per impianti di fissazione interna
Statica / Fatica	Biomedicale	ASTM F2580	Pratica standard per la valutazione della connessione modulare di una protesi d’anca femorale fissata prossimalmente
Statica / Fatica	Biomedicale	ASTM F2706	Metodi di prova standard per le costruzioni di impianti spinali occipito-cervicali e occipito-cervico-toracici in un modello di vertebrectomia
Statica / Fatica	Biomedicale	ASTM F382	Specifiche standard e metodo di prova per le placche ossee metalliche
Statica / Fatica	Biomedicale	ASTM F384	Specifiche standard e metodi di prova per i dispositivi metallici angolati di fissazione delle fratture ortopediche
Statica / Fatica	Biomedicale	ASTM F543	Specifiche standard e metodi di prova per viti ossee mediche metalliche
Statica / Fatica	Biomedicale	EN 843-1	Proprietà meccaniche di ceramiche monolitiche a temperatura ambiente – Determinazione della resistenza alla flessione
Statica / Fatica	Biomedicale	ISO 11405	Test di adesione alla struttura dentale
Statica / Fatica	Biomedicale	ISO 12189-8	Prove meccaniche di dispositivi spinali impiantabili – Metodo di prova a fatica per gruppi di impianti spinali che utilizzano un sostegno anteriore
Statica / Fatica	Biomedicale	ISO 14801	Odontoiatria – Impianti – Test di carico dinamico per impianti dentali endossei
Statica / Fatica	Biomedicale	ISO 14879-1	Protesi totale dell’articolazione del ginocchio Determinazione delle proprietà di resistenza dei vassoi tibiali del ginocchio
Statica / Fatica	Biomedicale	ISO 6872	Odontoiatria – Materiali ceramici
Statica / Fatica	Biomedicale	ISO 7206	Impianti per interventi chirurgici – Protesi articolari parziali e totali dell’anca
Statica / Fatica	Biomedicale	ISO 9585	Impianti per chirurgia – Determinazione della resistenza alla flessione e della rigidità delle placche ossee

Gomma

PROVA	MATERIALE	NORMA	DESCRIZIONE
Prove statiche	Gomma	ISO 2439	Determinazione della durezza (tecnica dell’indentazione)
Prove statiche	Gomma	ISO 3386	Determinazione delle caratteristiche di sollecitazione-deformazione in compressione
