SISTEMI DI PROVA ELETTROMECCANICI

PER PROVE DINAMICHE E A FATICA

Brochure
Noi di STEP Lab produciamo sistemi di prova basati su attuatori elettromeccanici ad alte prestazioni. La nostra tecnologia offre una flessibilità straordinaria, rendendo questi attuatori ideali sia per prove statiche che dinamiche, con particolare predisposizione per applicazioni di prova a fatica.
Caratteristiche

Forza dinamica max: 200 kN
Forza statica max: 268 kN
Velocità max: 1.6 m/s

Tipo di prova

Fatica
Trazione
Compressione

Applicazioni

Materiali
Componenti

SISTEMI DI PROVA ELETTROMECCANICI

PER PROVE DINAMICHE E A FATICA

Brochure
Noi di STEP Lab produciamo sistemi di prova basati su attuatori elettromeccanici ad alte prestazioni. La nostra tecnologia offre una flessibilità straordinaria, rendendo questi attuatori ideali sia per prove statiche che dinamiche, con particolare predisposizione per applicazioni di prova a fatica.
Caratteristiche

Forza dinamica max: 200 kN
Forza statica max: 268 kN
Velocità max: 1.6 m/s

Tipo di prova

Fatica
Trazione
Compressione

Applicazioni

Materiali
Componenti

LE MACCHINE ELETTROMECCANICHE

I nostri sistemi di prova elettromeccanici, progettati internamente, coprono una gamma di carichi da 200 N a 268 kN e offrono una vasta gamma di velocità, telai di carico di alta qualità, e sistemi di azionamento intelligenti. Certificate secondo gli standard ISO, EN e ASTM, queste macchine elettromeccaniche garantiscono prestazioni elevate grazie all’impiego di avanzati sistemi di misura e controllo.

  • Progettati per prove dinamiche e di fatica (miliardi di cicli)
  • Rapporto dimensioni/forza degli attuatori migliorato
  • Gamma di carichi dinamici fino a 200 kN
  • Operano in modalità singola o multiattuatore
  • Zero manutenzione e facile installazione
  • Basso consumo energetico

Non sono semplici attuatori elettromeccanici ma vere e proprie macchine elettriche per effettuare qualunque tipo di applicazione dove siano richieste prestazioni elevate:

  • Laboratori di test materiali – impiegati insieme alle nostre strutture standard, al controllore e il software Test Center si realizzano macchine di prova ad altissima affidabilità e flessibilità perfette per testare tutte le tipologie di materiali per caratterizzarli dal punto di vista statico e dinamico.
  • Laboratori di test prodotto per la certificazione qualità – impiegati insieme al controllore e software Test Center possono essere montati da soli o insieme ad altri attuatori su strutture realizzate da STEP Lab o direttamente dal cliente per realizzare test, anche complessi, su prodotti.
  • In linea di produzione – per effettuare piantaggi o per effettuare controlli qualità, gli attuatori grazie alla combinazione di controllo sofisticato, software dedicato al controllo qualità e componenti meccanici di elevata precisione sono perfetti per effettuare test ripetuti per grandi numeri di cicli anche nel caso di applicazioni H24

ISO 12106- ASTM E606- DIN 50100- ASTM E399- ASTM E647- ASTM E466- ASTM D6484- ASTM D3479- ISO 13003- ISO 12110- ISO 14849

CARATTERISTICHE

Manutenzione nulla

Elevata affidabilità

Elevata efficenza

Ampio range di utilizzo

Installazione semplice


  • No maintenance

  • High performance

  • High efficiency

  • Wide range of use

  • Quick and easy installation

Sistemi di prova dinamici e di fatica

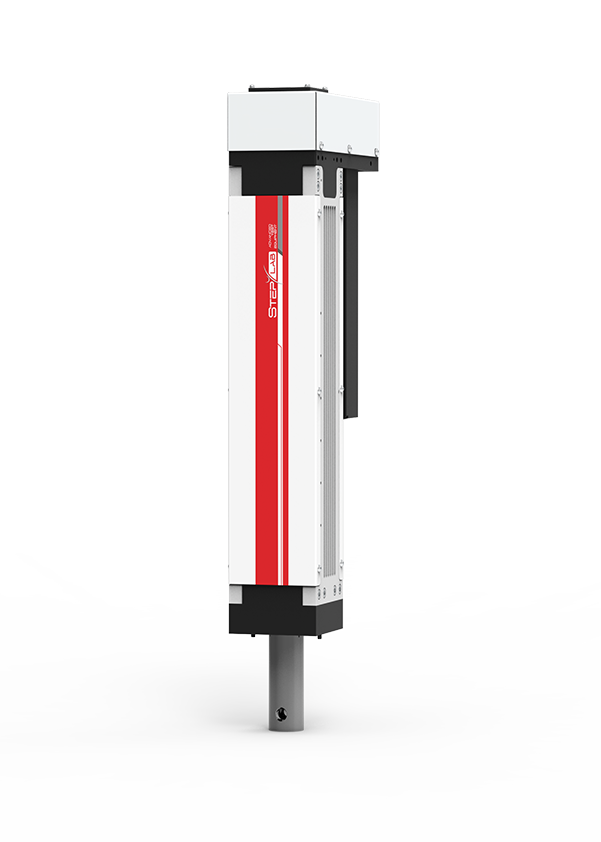

EA025 – IL NUOVO ATTUATORE ELETTRICO

Il nuovo attuatore ‘EA025’ è stato progettato per sostituire i sistemi idraulici, offre alte prestazioni, bassi costi di manutenzione ed è costruito per durare miliardi di cicli. Con una capacità di carico dinamico fino a 25 kN, una velocità di prova di 1600 mm/s e una frequenza di 30 Hz, EA025 è ideale per:

  • Prove sui materiali
  • Prove di fatica
  • Prove statiche

Per soddisfare tutte le vostre esigenze di test, è disponibile un’ampia gamma di accessori (estensometri, camere climatiche, attuatori per torsione e griffe).

DATI TECNICI

Sistemi di prova dinamici e di fatica

EA SERIESEA05 *EA025 EA050EA100EA200
Max. Dynamic Force5.50 kN20.00 kN50.00 kN100.00 kN200.00 kN
Max. Static Force15.00 kN18.00 kN65.00 kN134.00 kN268.50 kN
Max. Test Speed1250 mm/s1600 mm/s1400 mm/s1600 mm/s535 mm/s
Standard Stroke250 mm250 mm200-300 mm200-300 mm200 mm
Frequency30 Hz30 Hz20 Hz20 Hz20 Hz
Length653 mm775 mm1100 mm1320 mm1500 mm
Width115 mm130 mm185 mm280 mm425 mm
Depth240 mm300 mm370 mm600 mm940 mm
Length with piston737 mm900 mm1250 mm1554 mm1745 mm
Ambient Temp.5 – 30 °C5 – 30 °C5 – 30 °C5 – 30 °C5 – 30 °C
* EA05 is no longer part of our standard range. Now available only on request for special applications.

Norme certificate


PROVA MATERIALE NORMA DESCRIZIONE
Prove statiche Plastica ASTM D638 Proprietà di trazione delle materie plastiche
Prove statiche Plastica ISO 527-1
ISO 527-2		 Plastica-Determinazione delle proprietà di trazione
PROVA MATERIALE NORMA DESCRIZIONE
Prove statiche Metalli ASTM E21 Prove di trazione a temperatura elevata dei materiali metallici
Prove statiche Metalli ASTM E290 Test di piegatura del materiale per la duttilità
Prove statiche Metalli ASTM E517 Rapporto di deformazione plastica r per la lamiera
Prove statiche Metalli ASTM E646 Esponenti di indurimento a trazione (valori n) dei materiali metallici in fogli
Prove statiche Metalli ASTM E8M Prove di trazione dei materiali metallici
Prove statiche Metalli ASTM E9 Prove di compressione di materiali metallici a temperatura ambiente
Prove statiche Metalli ASTM E606 Prove di fatica a trazione controllata
Prove statiche Metalli EN 10002-1:2001 (replaced by ISO EN 6892-1:2019) Prova di trazione dei materiali metallici. Metodo di prova a temperatura ambiente
Prove statiche Metalli ISO 6892-1 Materiali metallici – Prove di trazione Parte 1: Metodo di prova a temperatura ambiente
Prove statiche Metalli ISO 7438 Materiali metallici. Prova di piegatura.
Prove statiche Metalli ISO 783 Materiali metallici – Prova di trazione dell’acciaio a temperatura elevata
PROVA MATERIALE NORMA DESCRIZIONE
Statica / Fatica Bici EN 15194 Biciclette a pedalata assistita elettricamente – EPAC Biciclette – metodi di prova
Statica / Fatica Bici ISO 4210-3 Requisiti di sicurezza per le biciclette – Parte 3: Metodi di prova comuni
Statica / Fatica Bici ISO 4210-4 Requisiti di sicurezza per le biciclette – Parte 4: Metodi di prova della frenata
Statica / Fatica Bici ISO 4210-5 Requisiti di sicurezza per le biciclette – Parte 5: Metodi di prova dello sterzo
Statica / Fatica Bici ISO 4210-6 Requisiti di sicurezza per le biciclette – Parte 6: Metodi di prova del telaio e della forcella
Statica / Fatica Bici ISO 4210-7 Requisiti di sicurezza per biciclette – Parte 7: Metodi di prova per ruote e cerchioni
Statica / Fatica Bici ISO 4210-8 Requisiti di sicurezza per le biciclette – Parte 8: Metodi di prova del pedale e del sistema di trasmissione
Statica / Fatica Bici ISO 4210-9 Requisiti di sicurezza per biciclette – Parte 9: Metodi di prova per selle e reggisella
PROVA MATERIALE NORMA DESCRIZIONE
Statica / Fatica Biomedicale ASTM F1264 Specifiche standard e metodi di prova per i dispositivi di fissazione intramidollare
Statica / Fatica Biomedicale ASTM F1717 Metodi di prova standard per le strutture implantari spinali in un modello di vertebrectomia
Statica / Fatica Biomedicale ASTM F1798 Metodo di prova standard per la valutazione delle proprietà statiche e di fatica dei meccanismi di interconnessione e dei sottoinsiemi utilizzati negli impianti di artrodesi spinale
Statica / Fatica Biomedicale ASTM F1800 Pratica standard per le prove di fatica ciclica dei componenti metallici del piatto tibiale delle protesi articolari totali del ginocchio
Statica / Fatica Biomedicale ASTM F2068 Specifiche standard per protesi femorali – impianti metallici
Statica / Fatica Biomedicale ASTM F2077 Metodi di prova per i dispositivi di fusione del corpo intervertebrale
Statica / Fatica Biomedicale ASTM F2193 Specifiche standard e metodi di prova per i componenti utilizzati nella fissazione chirurgica del sistema scheletrico spinale
Statica / Fatica Biomedicale ASTM F2502 Specifiche standard e metodi di prova per placche e viti riassorbibili per impianti di fissazione interna
Statica / Fatica Biomedicale ASTM F2580 Pratica standard per la valutazione della connessione modulare di una protesi d’anca femorale fissata prossimalmente
Statica / Fatica Biomedicale ASTM F2706 Metodi di prova standard per le costruzioni di impianti spinali occipito-cervicali e occipito-cervico-toracici in un modello di vertebrectomia
Statica / Fatica Biomedicale ASTM F382 Specifiche standard e metodo di prova per le placche ossee metalliche
Statica / Fatica Biomedicale ASTM F384 Specifiche standard e metodi di prova per i dispositivi metallici angolati di fissazione delle fratture ortopediche
Statica / Fatica Biomedicale ASTM F543 Specifiche standard e metodi di prova per viti ossee mediche metalliche
Statica / Fatica Biomedicale EN 843-1 Proprietà meccaniche di ceramiche monolitiche a temperatura ambiente – Determinazione della resistenza alla flessione
Statica / Fatica Biomedicale ISO 11405 Test di adesione alla struttura dentale
Statica / Fatica Biomedicale ISO 12189-8 Prove meccaniche di dispositivi spinali impiantabili – Metodo di prova a fatica per gruppi di impianti spinali che utilizzano un sostegno anteriore
Statica / Fatica Biomedicale ISO 14801 Odontoiatria – Impianti – Test di carico dinamico per impianti dentali endossei
Statica / Fatica Biomedicale ISO 14879-1 Protesi totale dell’articolazione del ginocchio Determinazione delle proprietà di resistenza dei vassoi tibiali del ginocchio
Statica / Fatica Biomedicale ISO 6872 Odontoiatria – Materiali ceramici
Statica / Fatica Biomedicale ISO 7206 Impianti per interventi chirurgici – Protesi articolari parziali e totali dell’anca
Statica / Fatica Biomedicale ISO 9585 Impianti per chirurgia – Determinazione della resistenza alla flessione e della rigidità delle placche ossee
PROVA MATERIALE NORMA DESCRIZIONE
Prove statiche Gomma ISO 2439 Determinazione della durezza (tecnica dell’indentazione)
Prove statiche Gomma ISO 3386 Determinazione delle caratteristiche di sollecitazione-deformazione in compressione

Sistemi di prova dinamici e di fatica
Esplora il nostro catalogo o contattaci per trovare insieme il prodotto adatto alla tua impresa.
