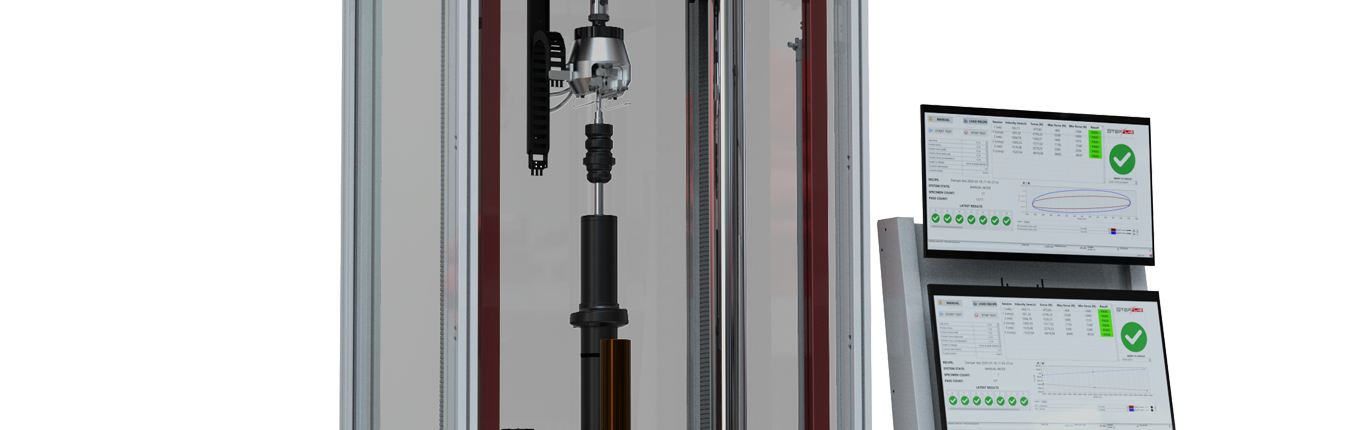

ELEKTROMECHANISCHE PRÜFMASCHINEN

Broschüre
Wir bei STEP Lab stellen Prüfsysteme her, die auf elektromechanischen Hochleistungsantrieben basieren. Unsere Technologie bietet eine außergewöhnliche Flexibilität, wodurch sich diese Antriebe sowohl für statische als auch für dynamische Prüfungen eignen, wobei sie besonders für Ermüdungsprüfungen ausgelegt sind.
Merkmale

Max. dynamische Kraft: 200 kN
Max. statische Kraft: 268 kN
Max. Geschwindigkeit: 1,6 m/s

Prüfart

Ermüdung
Zug
Druck

Anwendungen

Materialien
Komponenten

ELEKTROMECHANISCHE PRÜFMASCHINEN

Broschüre
Wir bei STEP Lab stellen Prüfsysteme her, die auf elektromechanischen Hochleistungsantrieben basieren. Unsere Technologie bietet eine außergewöhnliche Flexibilität, wodurch sich diese Antriebe sowohl für statische als auch für dynamische Prüfungen eignen, wobei sie besonders für Ermüdungsprüfungen ausgelegt sind.
Merkmale

Max. dynamische Kraft: 200 kN
Max. statische Kraft: 268 kN
Max. Geschwindigkeit: 1,6 m/s

Prüfart

Ermüdung
Zug
Druck

Anwendungen

Materialien
Komponenten

DIE ELEKTROMECHANISCHEN MASCHINEN

Unsere intern entwickelten elektromechanischen Prüfsysteme decken einen Lastbereich von 200 N bis 268 kN ab und bieten eine große Bandbreite an Geschwindigkeiten, hochwertige Lastrahmen sowie intelligente Antriebssysteme. Diese nach ISO-, EN- und ASTM-Normen zertifizierten elektromechanischen Maschinen gewährleisten dank des Einsatzes fortschrittlicher Mess- und Steuerungssysteme eine hohe Leistungsfähigkeit.

  • Konzipiert für dynamische Prüfungen und Ermüdungsversuche (Milliarden von Zyklen)
  • Verbessertes Verhältnis von Abmessungen zu Kraft der Aktuatoren
  • Dynamischer Belastungsbereich bis zu 200 kN
  • Betrieb im Einzel- oder Mehrfachaktuator-Modus
  • Wartungsfrei und einfache Installation
  • Geringer Energieverbrauch

Es handelt sich nicht nur um einfache elektromechanische Aktoren, sondern um echte elektrische Maschinen für jede Art von Anwendung, bei der eine hohe Leistung erforderlich ist:

  • Materialprüflabore – in Verbindung mit unseren Standardeinrichtungen, Steuerungen und der Testcenter-Software entstehen hochzuverlässige und flexible Prüfmaschinen, die sich für die Prüfung aller Arten von Materialien zur statischen und dynamischen Charakterisierung eignen.
  • Produkttestlaboratorien für die Qualitätszertifizierung – in Verbindung mit dem Test Centre Controller und der Software können sie allein oder zusammen mit anderen Aktuatoren auf Strukturen montiert werden, die von STEP Lab oder direkt vom Kunden gebaut wurden, um selbst komplexe Tests an Produkten durchzuführen.
  • In der Produktionslinie – zum Einpressen oder zur Qualitätskontrolle: Die Kombination aus hochentwickelter Steuerung, spezieller Qualitätskontrollsoftware und hochpräzisen mechanischen Komponenten macht die Aktuatoren perfekt für wiederholte Tests über eine große Anzahl von Zyklen, selbst bei H24-Anwendungen.

ISO 12106- ASTM E606- DIN 50100- ASTM E399- ASTM E647- ASTM E466- ASTM D6484- ASTM D3479- ISO 13003- ISO 12110- ISO 14849

MERKMALE

Keine Wartung

Hohe Zuverlässigkeit

Hohe Effizienz

Breiter Einsatzbereich

Einfache Installation


  • Wartungsfrei

  • Hohe Leistung

  • Hoher Wirkungsgrad

  • Breites Anwendungsspektrum

  • Schnelle und einfache Installation

Sistemi di prova dinamici e di fatica

EA025 – DER NEUE ELEKTRISCHE ANTRIEB

Der neue Aktuator „EA025“ wurde als Ersatz für hydraulische Systeme entwickelt, bietet hohe Leistung, geringe Wartungskosten und ist für eine Lebensdauer von Milliarden von Zyklen ausgelegt. Mit einer dynamischen Tragfähigkeit von bis zu 25 kN, einer Prüfgeschwindigkeit von 1600 mm/s und einer Frequenz von 30 Hz eignet sich der EA025 ideal für:

  • Materialprüfungen
  • Ermüdungsprüfungen
  • Statische Prüfungen

Um all Ihren Prüfanforderungen gerecht zu werden, steht eine breite Palette an Zubehör zur Verfügung (Dehnungsmessgeräte, Klimakammern, Torsionsantriebe und Prüfspannvorrichtungen).

TECHNISCHE DATEN

Sistemi di prova dinamici e di fatica

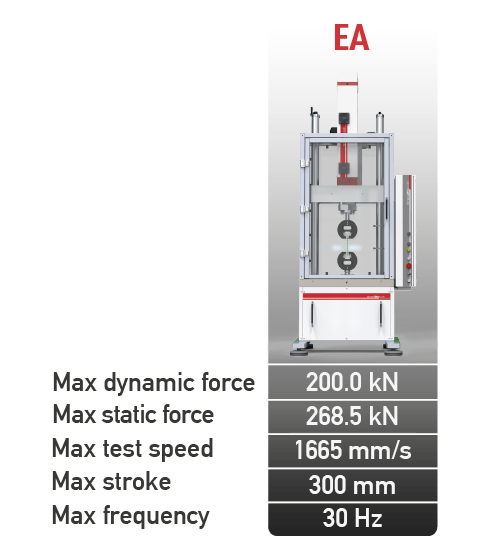

EA SERIESUNITSEA05 EA025 EA050EA100EA200
Max. Dynamic ForcekN5.10 25.00 50.00 100.00 200.00
Max. Static ForcekN6.2018.00 47.00134.00268.50
Max. Test Speedmm/s9551600 14701665535
Standard Strokemm200250 200-300 200-300 200
FrequencyHz30 30 20 20 20
Lengthmm653 775 1100 1320 1500
Widthmm115 130 185 280 425
Depthmm240 300 370 600940
Length with pistonmm737 900 1250 1554 1745
Ambient Temp.°C5 – 30 5 – 30 5 – 30 5 – 30 5 – 30

ZERTIFIZIERTE STANDARDS

TESTAPPLICATIONSTANDARDDESCRIPTION
StaticPlasticsASTM D638Tensile properties of plastics
StaticPlasticsISO 527-1Plastics-Determination of tensile properties
StaticPlasticsISO 527-2Plastics-Determination of tensile properties
StaticMetalsASTM E21High temperature tensile testing of metallic materials
StaticMetalsASTM E290Material bending test for ductility
StaticMetalsASTM E517Plastic deformation ratio r for sheet metal
StaticMetalsASTM E646Tensile hardening exponents (n values) of sheet metal materials
StaticMetalsASTM E8MTensile testing of metallic materials
StaticMetalsASTM E9Compression testing of metallic materials at room temperature
StaticMetalsEN 10002-1:2001 (replaced by ISO EN 6892-1:2019)Tensile testing of metallic materials. Test method at room temperature
StaticMetalsISO 6892-1Metallic materials – Tensile testing Part 1: Test method at room temperature
StaticMetalsISO 7438Metallic materials. Proof of folding.
StaticMetalsISO 783Metallic materials – Tensile test of steel at elevated temperature
Static / FatigueBikeEN 15194Electrically assisted pedal cycles – EPAC Bicycles – test methods
Static / FatigueBikeISO 4210-3Safety requirements for bicycles – Part 3: Common test methods
Static / FatigueBikeISO 4210-4Safety requirements for bicycles – Part 4: Braking test methods
Static / FatigueBikeISO 4210-5Safety requirements for bicycles – Part 5: Steering test methods
Static / FatigueBikeISO 4210-6Safety requirements for bicycles – Part 6: Frame and fork test methods
Static / FatigueBikeISO 4210-7Safety requirements for bicycles – Part 7: Test methods for wheels and rims
Static / FatigueBikeISO 4210-8Safety requirements for bicycles – Part 8: Pedal and transmission system test methods
Static / FatigueBikeISO 4210-9Safety requirements for bicycles – Part 9: Test methods for saddles and seatposts
Static / FatigueBiomedicalASTM F1264Standard specifications and test methods for intramedullary fixation devices
Static / FatigueBiomedicalASTM F1717Standard test methods for spinal implant structures in a vertebrectomy model
Static / FatigueBiomedicalASTM F1798Standard test method for evaluating the static and fatigue properties of interconnecting mechanisms and subassemblies used in spinal arthrodesis implants
Static / FatigueBiomedicalASTM F1800Standard practice for cyclic fatigue testing of tibial plateau metal components of total knee joint replacements
Static / FatigueBiomedicalASTM F2068Standard specifications for femoral prostheses – metallic implants
Static / FatigueBiomedicalASTM F2077Test methods for intervertebral body fusion devices.
Static / FatigueBiomedicalASTM F2193Standard specifications and test methods for components used in surgical fixation of the spinal skeletal system
Static / FatigueBiomedicalASTM F2502Standard specifications and test methods for resorbable plates and screws for internal fixation implants
Static / FatigueBiomedicalASTM F2580Standard practice for evaluating the modular connection of a proximally fixed femoral hip prosthesis
Static / FatigueBiomedicalASTM F2706Standard test methods for occipito-cervical and occipito-cervical-thoracic spinal implant constructions in a vertebrectomy model
Static / FatigueBiomedicalASTM F382Standard specification and test method for metal bone plates
Static / FatigueBiomedicalASTM F384Standard specifications and test methods for angled metal devices for orthopedic fracture fixation
Static / FatigueBiomedicalASTM F543Standard specifications and test methods for metallic medical bone screws
Static / FatigueBiomedicalEN 843-1Mechanical properties of monolithic ceramics at room temperature – Determination of flexural strength
Static / FatigueBiomedicalISO 11405Dental structure adhesion testing
Static / FatigueBiomedicalISO 12189-8Mechanical testing of implantable spinal devices – Fatigue test method for spinal implant assemblies using anterior support
Static / FatigueBiomedicalISO 14801Dentistry – Implants – Dynamic load testing for endosseous dental implants
Static / FatigueBiomedicalISO 14879-1Total knee joint replacement Determination of strength properties of tibial knee trays
Static / FatigueBiomedicalISO 6872Dentistry – Ceramic Materials
Static / FatigueBiomedicalISO 7206Surgical implants – Partial and total hip joint replacements
Static / FatigueBiomedicalISO 9585Surgical implants – Determination of flexural strength and stiffness of bone plates
StaticRubberISO 2439Determination of hardness (indentation technique)
StaticRubberISO 3386Determination of compressive stress-strain characteristics

HÄUFIG GESTELLTE FRAGEN

Die EA-Serie ist die Baureihe elektromechanischer Prüfmaschinen von STEP Lab, die mit Kugelumlaufspindeln ausgestattet sind und für statische und dynamische Prüfungen bis zu 30 Hz ausgelegt sind. Sie ist für Anwendungen mit hoher Zykluszahl und kurzen Hüben konzipiert, bei denen Kosteneffizienz und Präzision ebenso entscheidend sind wie die dynamische Leistung.

Die EA-Serie kann dynamische Belastungen von bis zu 200 kN und statische Belastungen von bis zu 268 kN aufnehmen und gehört damit zu den elektromechanischen Plattformen mit der höchsten Tragfähigkeit im STEP Lab-Sortiment, sowohl für Ermüdungsprüfungen als auch für statische Prüfungen an Werkstoffen oder Bauteilen.

Die EA-Serie verwendet elektromechanische Kugelumlaufspindelantriebe, die für höhere statische Belastungen und moderate dynamische Frequenzen (bis zu 30 Hz) optimiert sind, während die UD-Serie Linearmotoren für höhere dynamische Frequenzen und ein schnelleres Ansprechverhalten bei etwas geringeren statischen Belastungen einsetzt.

Ja, die EA-Serie ist dafür ausgelegt, statische Prüfungen (Zug, Druck, Biegung) und dynamische Ermüdungsprüfungen auf derselben Maschine durchzuführen, die über die Software „Test Center“ von STEP Lab gesteuert wird, ohne dass für jede Prüfart separate Geräte erforderlich sind.

Die elektromechanische Technologie wandelt die Drehbewegung eines Motors über eine Kugelumlaufspindel in eine präzise lineare Kraft um und gewährleistet so eine hohe Positioniergenauigkeit, geringen Wartungsaufwand sowie den Verzicht auf Hydraulikflüssigkeiten oder Pumpenanlagen. Sie ist in der Regel energieeffizienter als hydraulische Systeme und eignet sich besonders für lang andauernde, unbeaufsichtigte Dauerfestigkeitsprüfungen bei moderaten Frequenzen.
