Axial-Torsions-Prüfsysteme

Broschüre

Die für kombinierte Axial- und Torsionsbelastung konzipierte BV-Serie ermöglicht eine umfassende mechanische Charakterisierung von Werkstoffen und Bauteilen. Unsere Axial-Torsions-Systeme sind in einer Vielzahl von Belastungsbereichen mit einem Drehmoment von bis zu 230 Nm erhältlich und verbinden eine kompakte und steife Bauweise mit der Flexibilität, sie in unser gesamtes Aktuator-Sortiment (sowohl EA als auch UD) zu integrieren.

Eigenschaften

Max. Drehmoment: 230 Nm

Prüfungsarten

Axial-Torsion
Statisch
Dynamisch

Anwendungen

Materialien
Biomedizin
Drähte und Schrauben

Axial-Torsions-Prüfsysteme

Broschüre

Die für kombinierte Axial- und Torsionsbelastung konzipierte BV-Serie ermöglicht eine umfassende mechanische Charakterisierung von Werkstoffen und Bauteilen. Unsere Axial-Torsions-Systeme sind in einer Vielzahl von Belastungsbereichen mit einem Drehmoment von bis zu 230 Nm erhältlich und verbinden eine kompakte und steife Bauweise mit der Flexibilität, sie in unser gesamtes Aktuator-Sortiment (sowohl EA als auch UD) zu integrieren.

Eigenschaften

Max. Drehmoment: 230 Nm

Prüfungsarten

Axial-Torsion
Statisch
Dynamisch

Anwendungen

Materialien
Biomedizin
Drähte und Schrauben

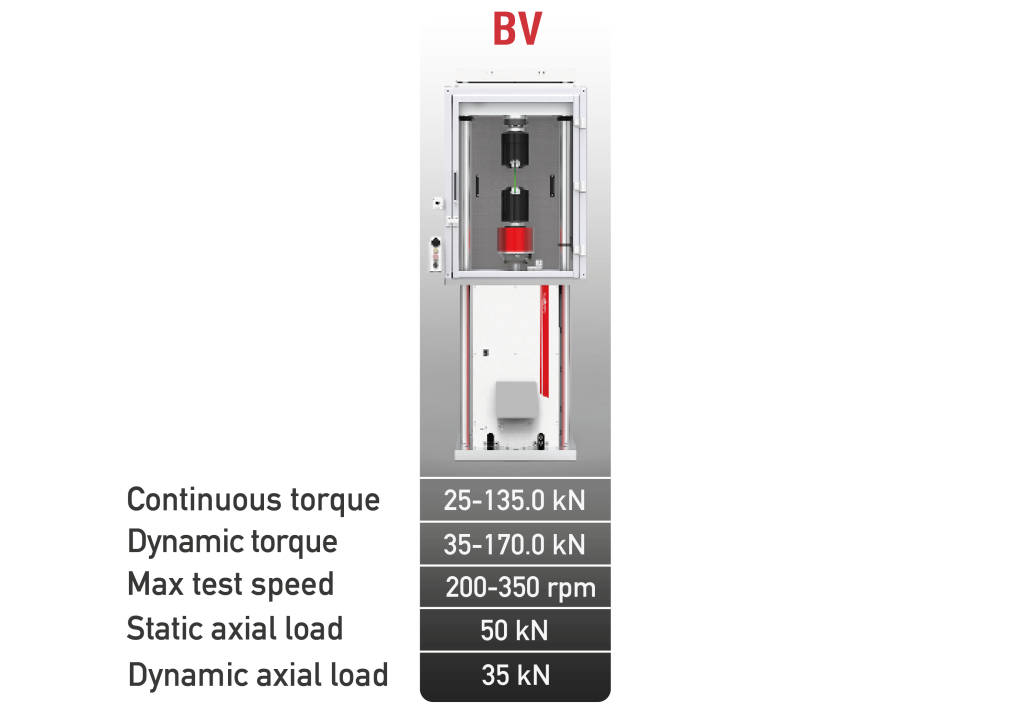

Zweiachsige Prüfung: Axial und Torsional

Die BV-Serie unterstützt sowohl statische als auch dynamische Prüfprofile, darunter Torsionsermüdung, kombinierte Belastungsermüdung und mehrachsige Spannungsanalyse. Diese Systeme sind vollständig kompatibel mit Klimakammern, Dehnungsmessstreifen und einer breiten Palette an Spannbacken und Zubehör und erfüllen selbst die anspruchsvollsten Prüfanforderungen in Forschung und Industrie.

Funktionen

Steuerung von zwei oder mehr synchronisierten elektromechanischen Achsen
Absolut-Drehgeber
Hochauflösende 24-Bit-Datenerfassung
Fernsteuerung
Steuerstation an separatem und unabhängigem Standort
Einfaches und flexibles Testmanagement über die grafische Test Center-Oberfläche
Große Auswahl an Greifern, speziellem Testzubehör und Kraftmesszellen
Integration mit Dehnungsmessstreifen und Klimakammern

Technische Daten

Max. dynamisches Drehmoment: 230 Nm
Max. Prüfdrehzahl: 350 rpm
Max. zulässige statische Axialbelastung: 50 kN
Max. zulässige dynamische Axialbelastung: 35 kN

Anwendungen

Biomedizin: Implantate, mechanische Charakterisierung von Knochen und Weichgewebe, Prüfung chirurgischer Instrumente
Automobilindustrie: Antriebswellen, Gummikomponenten, Befestigungselemente, Ermüdungsprüfung von Fahrwerksteilen
Luft- und Raumfahrt: Verbundwerkstoffe, Strukturbauteile, Ermüdungsanalyse unter kombinierter Belastung
Materialprüfung: Metalle, Kunststoffe, Polymere, Torsionsermüdungs- und Bruchprüfung

MERKMALE

Keine Wartung

Hohe Zuverlässigkeit

Hohe Effizienz

Einzelner Controller

Einfache Installation

MERKMALE

Keine Wartung
Hohe Leistung
Hohe Effizienz
Breiter Einsatzbereich
Schnelle und einfache Installation

Metric

BV SERIES	BV020	BV035	BV060	BV080	BV100	BV170	BV230
Continuos torque	15 Nm	25 Nm	45 Nm	55 Nm	80 Nm	135 Nm	160 Nm
Dynamic torque (sinusoidal fatigue)	20 Nm	35 Nm	60 Nm	80 Nm	100 Nm	170 Nm	230 Nm
Test speed	350 rpm	350 rpm	200 rpm	150 rpm	200 rpm	200 rpm	100 rpm
Static axial load (max. admissible) *	15 kN	50 kN	50 kN	50 kN	50 kN	50 kN	50 kN
Dynamic axial load (max. admissible) *	10.5 kN	35 kN	35 kN	35 kN	35 kN	35 kN	35 kN
Cooling	Air	Air	Air	Air	Water closed circuit	Water closed circuit	Water closed circuit
Max. number of revolutions	±10000 *
Rotational absolute encoder	Integrated

* Higher values on request

Imperial

BV SERIES	BV020	BV035	BV060	BV080	BV100	BV170	BV230
Continuos torque	132.76 lbf/in	221.27 lbf/in	398.28 lbf/in	486.79 lbf/in	708.06 lbf/in	1194.85 lbf/in	1416.12 lbf/in
Dynamic torque (sinusoidal fatigue)	177.01 lbf/in	309.78 lbf/in	531.04 lbf/in	708.06 lbf/in	885.07 lbf/in	1504.63 lbf/in	2035.67 lbf/in
Test speed	350 rpm	350 rpm	200 rpm	150 rpm	200 rpm	200 rpm	100 rpm
Static axial load (max. admissible) *	3372.13 lbf	11240.45 lbf	11240.45 lbf	11240.45 lbf	11240.45 lbf	11240.45 lbf	11240.45 lbf
Dynamic axial load (max. admissible) *	2360.49 lbf	7868.31 lbf	7868.31 lbf	7868.31 lbf	7868.31 lbf	7868.31 lbf	7868.31 lbf
Cooling	Air	Air	Air	Air	Water closed circuit	Water closed circuit	Water closed circuit
Max. number of revolutions	±10000 *
Rotational absolute encoder	Integrated

* Higher values on request

Zertifizierte Standards

Kunststoffe

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statische Prüfungen	Kunststoff	ASTM D638	Dehnungseigenschaften von Kunststoffen
Statische Prüfungen	Kunststoff	ISO 527-1 ISO 527-2	Kunststoffe-Bestimmung von Zugeigenschaften

Metall

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statische Prüfungen	Metall	ASTM E21	Hochtemperatur-Zugversuch an metallischen Werkstoffen
Statische Prüfungen	Metall	ASTM E290	Materialbiegeversuch zur Duktilität
Statische Prüfungen	Metall	ASTM E517	Plastisches Verformungsverhältnis r für Bleche
Statische Prüfungen	Metall	ASTM E646	Zugverfestigungsexponenten (n-Werte) von Blechwerkstoffen
Statische Prüfungen	Metall	ASTM E8M	Zugprüfung von metallischen Werkstoffen
Statische Prüfungen	Metall	ASTM E9	Druckprüfung von metallischen Werkstoffen bei Raumtemperatur
Statische Prüfungen	Metall	EN 10002-1:2001 (ersetzt durch ISO EN 6892-1:2019)	Zugprüfung von metallischen Werkstoffen. Prüfverfahren bei Raumtemperatur
Statische Prüfungen	Metall	ISO 6892-1	Metallische Werkstoffe – Zugprüfung – Teil 1: Prüfverfahren bei Raumtemperatur
Statische Prüfungen	Metall	ISO 7438	Metallische Werkstoffe. Beweis für die Faltung.
Statische Prüfungen	Metall	ISO 783	Metallische Werkstoffe – Zugversuch an Stahl bei hoher Temperatur

Fahrräder

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statisch / Ermüdung	Fahrräder	EN 15194	Elektrisch unterstützte Pedalfahrräder – EPAC Bicycles – Prüfverfahren
Statisch / Ermüdung	Fahrräder	ISO 4210-3	Anforderungen an die Sicherheit von Fahrrädern – Teil 3: Allgemeine Prüfverfahren
Statisch / Ermüdung	Fahrräder	ISO 4210-4	Sicherheitsanforderungen für Fahrräder – Teil 4: Bremsenprüfverfahren
Statisch / Ermüdung	Fahrräder	ISO 4210-5	Anforderungen an die Sicherheit von Fahrrädern – Teil 5: Prüfverfahren für die Lenkung
Statisch / Ermüdung	Fahrräder	ISO 4210-6	Sicherheitsanforderungen für Fahrräder – Teil 6: Prüfverfahren für Rahmen und Gabeln
Statisch / Ermüdung	Fahrräder	ISO 4210-7	Sicherheitsanforderungen an Fahrräder – Teil 7: Prüfverfahren für Räder und Felgen
Statisch / Ermüdung	Fahrräder	ISO 4210-8	Sicherheitsanforderungen für Fahrräder – Teil 8: Prüfverfahren für Pedale und Antriebssysteme
Statisch / Ermüdung	Fahrräder	ISO 4210-9	Anforderungen an die Sicherheit von Fahrrädern – Teil 9: Prüfverfahren für Sättel und Sattelstützen

Biomedizinische

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statisch / Ermüdung	Biomedizinische	ASTM F1264	Standardspezifikationen und Prüfverfahren für intramedulläre Fixationsvorrichtungen
Statisch / Ermüdung	Biomedizinische	ASTM F1717	Standardprüfverfahren für Wirbelsäulenimplantatstrukturen in einem Vertebrektomiemodell
Statisch / Ermüdung	Biomedizinische	ASTM F1798	Standardprüfverfahren für die Bewertung der statischen und Ermüdungseigenschaften von Verbindungsmechanismen und Unterbaugruppen, die in Wirbelsäulen-Arthrodesenimplantaten verwendet werden
Statisch / Ermüdung	Biomedizinische	ASTM F1800	Standardverfahren für die zyklische Ermüdungsprüfung von Metallkomponenten des Tibiaplateaus von Kniegelenkstotalprothesen
Statisch / Ermüdung	Biomedizinische	ASTM F2068	Standardspezifikationen für Oberschenkelprothesen – Metallimplantate
Statisch / Ermüdung	Biomedizinische	ASTM F2077	Prüfverfahren für Vorrichtungen zur Fusion von Zwischenwirbelkörpern
Statisch / Ermüdung	Biomedizinische	ASTM F2193	Standardspezifikationen und Prüfverfahren für Komponenten, die bei der chirurgischen Fixierung des Wirbelsäulenskelettsystems verwendet werden
Statisch / Ermüdung	Biomedizinische	ASTM F2502	Standardspezifikationen und Prüfverfahren für resorbierbare Platten und Schrauben für Implantate zur internen Fixierung
Statisch / Ermüdung	Biomedizinische	ASTM F2580	Standardverfahren zur Bewertung der modularen Verbindung einer proximal fixierten Hüftprothese
Statisch / Ermüdung	Biomedizinische	ASTM F2706	Standardprüfverfahren für okzipito-zervikale und okzipito-zervikal-thorakale Wirbelsäulenimplantatkonstruktionen in einem Vertebrektomiemodell
Statisch / Ermüdung	Biomedizinische	ASTM F382	Standardspezifikationen und Prüfverfahren für Metallknochenplatten
Statisch / Ermüdung	Biomedizinische	ASTM F384	Standardspezifikationen und Prüfverfahren für abgewinkelte Metallvorrichtungen zur orthopädischen Frakturfixierung
Statisch / Ermüdung	Biomedizinische	ASTM F543	Standardspezifikationen und Prüfverfahren für medizinische Metallknochenschrauben
Statisch / Ermüdung	Biomedizinische	EN 843-1	Mechanische Eigenschaften von monolithischen Keramiken bei Raumtemperatur – Bestimmung der Biegefestigkeit
Statisch / Ermüdung	Biomedizinische	ISO 11405	Prüfung der Zahnstrukturhaftung
Statisch / Ermüdung	Biomedizinische	ISO 12189-8	Mechanische Prüfung von implantierbaren Wirbelsäulenvorrichtungen – Ermüdungsprüfverfahren für Wirbelsäulenimplantate mit anteriorer Abstützung
Statisch / Ermüdung	Biomedizinische	ISO 14801	Zahnheilkunde – Implantate – Dynamischer Belastungstest für enossale Zahnimplantate
Statisch / Ermüdung	Biomedizinische	ISO 14879-1	Totaler Kniegelenkersatz Bestimmung der Festigkeitseigenschaften von Schienbeinschienen
Statisch / Ermüdung	Biomedizinische	ISO 6872	Zahnheilkunde – Keramische Werkstoffe
Statisch / Ermüdung	Biomedizinische	ISO 7206	Chirurgische Implantate – Teilweiser und vollständiger Ersatz von Hüftgelenken
Statisch / Ermüdung	Biomedizinische	ISO 9585	Chirurgische Implantate – Bestimmung der Biegefestigkeit und Steifigkeit von Knochenplatten

Gummi

PROOF	MATERIAL	NORMA	BESCHREIBUNG
Statische Prüfungen	Gummi	ISO 2439	Bestimmung der Härte (Eindringverfahren)
Statische Prüfungen	Gummi	ISO 3386	Bestimmung der Spannungs-Dehnungs-Charakteristik in der Kompression

Blättern Sie in unserem Katalog oder kontaktieren Sie uns, um gemeinsam das richtige Produkt für Ihr Unternehmen zu finden.
