SCHUHPRÜFSYSTEME

Broschüre
Unsere Schuhprüfmaschine wurde entwickelt, um ihre Leistung und Zuverlässigkeit zu bewerten. Dank des leistungsstarken bürstenlosen Motors sind wir in der Lage, hohe Kräfte und hohe Geschwindigkeiten bei gleichbleibender Präzision aufzubringen. Das Vorhandensein der Rückpralleinrichtung, die ein wesentlicher Bestandteil ist, ermöglicht es, die elastischen Eigenschaften des Schuhs zu beurteilen. Die integrierte Testcenter-Plattform vereinfacht das Testmanagement und die Datenverarbeitung. Die Schnittstelle bietet eine Datenerfassung in Echtzeit, die einen bequemen Vergleich zwischen den Belastungszyklen ermöglicht.
Eigenschaften

Max. Winkelgeschwindigkeit: 300°/s

Art der Prüfung

Spaziergang
Skifahren

Anwendungen

Schuhe
Skischuhe

SCHUHPRÜFSYSTEME

Broschüre
Unsere Schuhprüfmaschine wurde entwickelt, um ihre Leistung und Zuverlässigkeit zu bewerten. Dank des leistungsstarken bürstenlosen Motors sind wir in der Lage, hohe Kräfte und hohe Geschwindigkeiten bei gleichbleibender Präzision aufzubringen. Das Vorhandensein der Rückpralleinrichtung, die ein wesentlicher Bestandteil ist, ermöglicht es, die elastischen Eigenschaften des Schuhs zu beurteilen. Die integrierte Testcenter-Plattform vereinfacht das Testmanagement und die Datenverarbeitung. Die Schnittstelle bietet eine Datenerfassung in Echtzeit, die einen bequemen Vergleich zwischen den Belastungszyklen ermöglicht.
Eigenschaften

Max. Winkelgeschwindigkeit: 300°/s

Art der Prüfung

Spaziergang
Skifahren

Anwendungen

Schuhe
Skischuhe

STEP LAB SCHUHPRÜFSYSTEME

  • Echtzeit-Regelung mit geschlossenem Regelkreis
  • Integrierte Testcenter-Software
  • Maximales auf den Stiefel wirkendes Drehmoment bis zu 1600 Nm
  • Winkelgeschwindigkeit bis zu 300°/s
  • Integrierte Kältespeicherung bis zu -40°C
  • Wägezelle und Rotationsverschiebung, erfasst mit 1 kHz
  • Automatische Boot-Break-Erkennung
  • Automatische Erkennung des natürlichen Winkels des Skischuhs
  • Vollständig anpassbare Prüfung durch automatische Einstellung verschiedener und aufeinanderfolgender Prüfzyklen
Erfahren Sie mehr über unsere Aktuatoren

MERKMALE

Gehsimulationen mit extremen Umgebungen

Leistungsstarker bürstenloser Antrieb garantiert hohe Kraft und Geschwindigkeit

Vollständige Autonomie des Fahrzeugs

Möglichkeit, verschiedene reale Skibedingungen zu simulieren

TECHNISCHE DATEN

FOOTWEAR TESTING SYSTEMSUNITS1 ACTUATOR (TORSIONAL)2 ACTUATORS (LINEAR+TORSIONAL)3 ACTUATORS (1 LINEAR+2 TORSIONAL)
Maximum dynamic torqueNm500 450 450
Maximum static torque (for 1s)Nm1000 650 650
Maximum rotational speed°/s80 300300
Maximum linear speedm/s1.0 1.8/2.6 1.8/2.6
Maximum pneumatic actuator loadN-800 800
Maximum dynamic torque (additional actuator)Nm--120
Test frequenciesHz0.01/5 0.01/5 0.01/5
Test temperature°C-20/RT-20/RT -20/RT

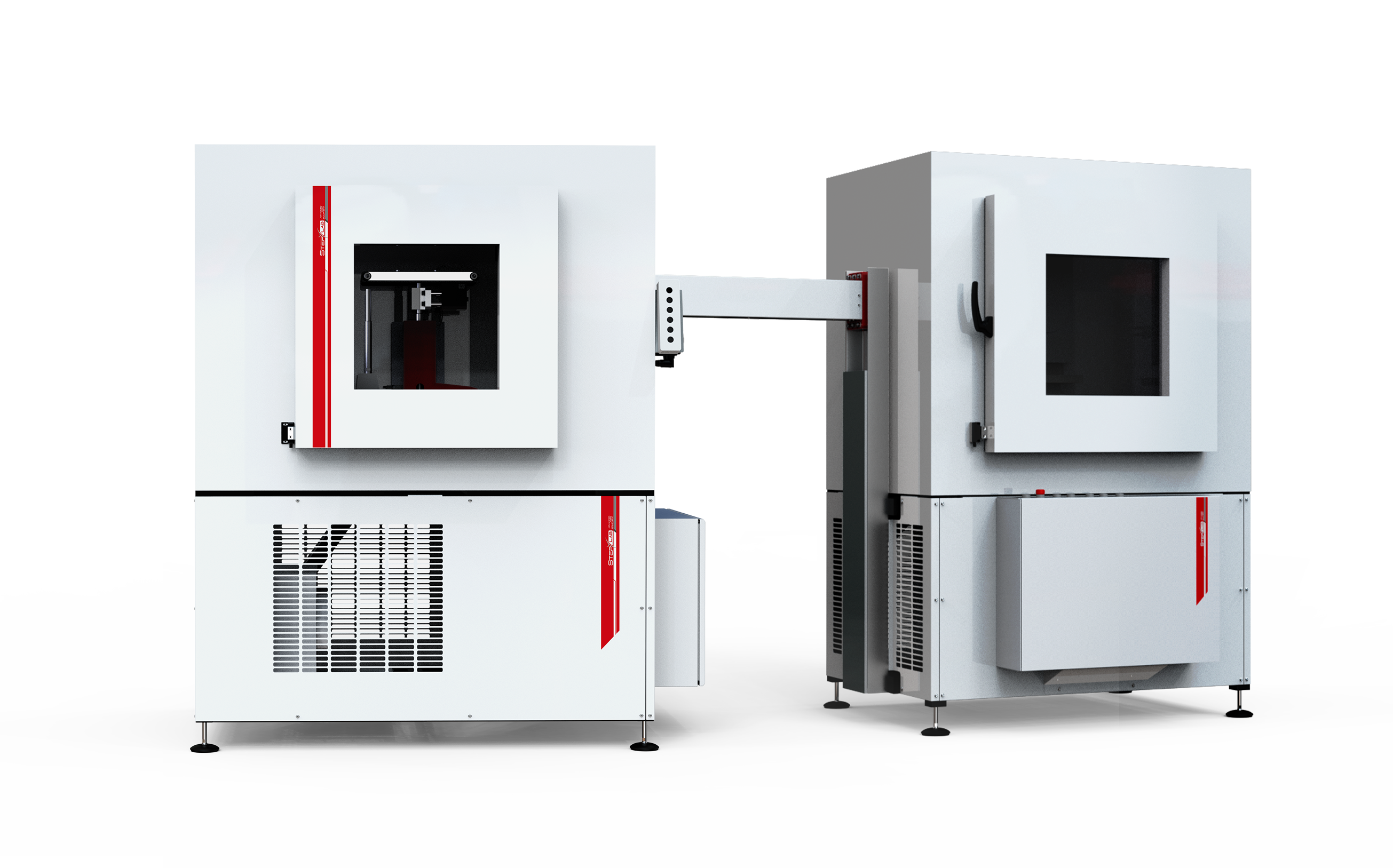

Die HP-Skischuhprüfmaschine ist ein elektromechanisches Gerät, das für die Anforderungen aller Skischuhhersteller in den Bereichen Forschung und Entwicklung sowie Qualitätskontrolle entwickelt wurde. Der leistungsstarke bürstenlose Motor sorgt dafür, dass hohe Kräfte und Geschwindigkeiten gezielt auf die Stiefel aufgebracht werden.

Darüber hinaus ist die Maschine mit einem Rebound-Gerät ausgestattet, einem Teilsystem zur Bewertung der elastischen Eigenschaften von Skischuhen.

Die integrierte Testcenter-Plattform vereinfacht das Testmanagement und die Datenverarbeitung. Die Schnittstelle ermöglicht die Datenerfassung in Echtzeit und erleichtert so den Vergleich verschiedener Belastungszyklen.

HÄUFIG GESTELLTE FRAGEN

Eine Schuhprüfmaschine basiert auf einem leistungsstarken bürstenlosen Motor, der einen oder mehrere Aktuatoren (Linear-, Torsions- oder Kombinationsaktuatoren) antreibt, um kontrollierte Belastungen auf den Schuh auszuüben. Das System umfasst eine hochauflösende Wägezelle, Weg- und Positionssensoren, eine integrierte Klimakammer für Tests bei kontrollierten Temperaturen, spezielle Halterungen zum Fixieren verschiedener Schuhtypen sowie die Softwareplattform „Test Center“, die die Testzyklen steuert, Daten in Echtzeit erfasst und die Ergebnisse automatisch gemäß den geltenden Normen berechnet.

Die Prüfung von Schuhen ist von entscheidender Bedeutung, da Konstruktionsfehler, mangelhafte Materialien oder Herstellungsmängel, die im Labor nicht erkannt werden, zu Ausfällen im Einsatz führen und damit Unbehagen bei den Kunden, kostspielige Rücksendungen, Rufschäden für die Marke sowie potenzielle Sicherheitsprobleme verursachen (insbesondere bei Skischuhen mit Bindungen oder Hochleistungs-Sportschuhen). Durch beschleunigte Labortests lassen sich diese Probleme bereits vor der Massenproduktion erkennen und beheben, sodass gewährleistet ist, dass jedes Paar Schuhe, das den Kunden erreicht, zuverlässig, bequem und langlebig ist.

Schuhprüfmaschinen simulieren reale Belastungen, darunter Gangzyklen, die die Bedingungen beim Gehen und Laufen nachbilden, sowie spezifische Tests für Skischuhe, bei denen die Leistung der Bindung, die Biegefestigkeit und die Haltbarkeit unter extremen Winkel- und Drehbelastungen bei verschiedenen Temperaturen bewertet werden.

Die Prüfgeräte für Schuhe verfügen über Klimakammern und können Schuhe bei Temperaturen von bis zu -40 °C testen. So können Hersteller sicherstellen, dass die Materialien, die Biegeeigenschaften und die strukturelle Integrität über die Temperaturbereiche hinweg konstant bleiben, denen die Schuhe in verschiedenen Jahreszeiten und Klimazonen tatsächlich ausgesetzt sind.

Das Rückprallmessgerät ist ein wichtiges Teilsystem, das dazu dient, die elastischen Eigenschaften von Skischuhen und -stiefeln zu bewerten, indem gemessen wird, wie gut das Schuhwerk Aufprallenergie absorbiert und wieder abgibt – ein entscheidender Faktor für Komfort, Haltbarkeit und Sicherheit sowohl im Freizeitbereich als auch im Hochleistungsbereich.

Stöbern Sie in unserem Katalog oder kontaktieren Sie uns, um gemeinsam das richtige Produkt für Ihr Unternehmen zu finden.
