BrochureStep Lab bietet hochmoderne Lösungen für Material- und Podukttests, mit einer großen Auswahl
an spezifischen Griffen, je nach Anwendung, Belastung und zu testenden Materialien. Wir haben
Spannzeuge für alle Materialien und Probenformen.
KLEMMEN, GRIFFE, BACKEN, DRUCKPLATTEN

KLEMMEN, GRIFFE, DRUCKPLATTEN

New EA series

Step Lab bietet hochmoderne Lösungen für Material- und Podukttests, mit einer großen Auswahl an spezifischen Griffen, je nach Anwendung, Belastung und zu testenden Materialien. Wir haben Spannzeuge für alle Materialien und Probenformen.

Hohe Zuverlässigkeit

Breiter Einsatzbereich

Einfache Installation

Das richtige Produkt finden

Art der Prüfung

  • Für jeden Test wird ein Instrument zur Probenaufnahme benötigt. Nur wenn die Greif- und/oder Prüfvorrichtungen korrekt funktionieren, ist eine sichere und zuverlässige Prüfung möglich. Dazu ist es notwendig, für jeden Test die richtige Klemme zu wählen.
  • Mit seiner breiten Palette an Backen und Prüfgeräten deckt STEP Lab die wichtigsten Anwendungsbereiche für Zug-, Druck-, Biege-, Scher- und zyklische Prüfungen ab.

Form der Probe

  • Aufgrund ihrer vielfältigen Konstruktion und Funktion sind die Greifer für unterschiedliche Formen, Größen und Materialien von Proben und Verformungslasten und -bereiche geeignet.
  • Die spezifischen Eigenschaften der verschiedenen Materialien wie Härte, Festigkeit, Dehnbarkeit, Elastizität und die Art der Oberfläche sind ein wichtiger Faktor bei der Auswahl des richtigen Griffs.

Nationale Normen

  • Bei der Auswahl spielen sowohl Standardspezifikationen als auch allgemeine Prüfanforderungen eine wichtige Rolle. Bei hohem Probendurchsatz ist zum Beispiel die automatische Aufbringung der Spannkraft erforderlich, wie sie von pneumatischen und hydraulischen Greifern bereitgestellt wird.
  • Wenn mehrere Arten von Prüfungen durchgeführt werden sollen, sollten die Griffe eine hohe Flexibilität aufweisen. Dadurch werden die Zeiten für den Griffwechsel und die damit verbundenen Kosten reduziert, was den Bedienkomfort erhöht.

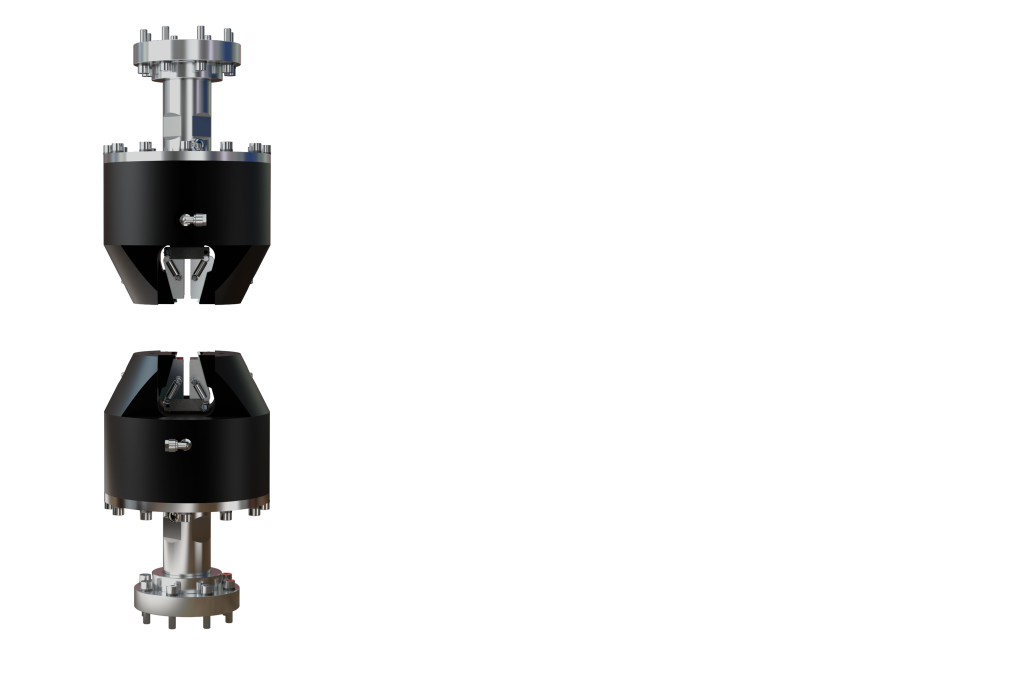

Hydraulische Backen

Hydraulische Greifer werden hauptsächlich bei Prüfkräften ab 50 kN in Kombination mit hohen Spannkräften eingesetzt.

Für einachsige Druck– und Zugprüfungen – 50kN

Für biaxiale Druck-, Zug- und Torsionsprüfungen – 200Nm

Abmessungen

Flat: 0 – 8mm

8 – 12,7mm

Rund: 3 – 7,8mm

7,1 – 12,7mm

12,4 – 18mm

Griffe pneumatisch

Pneumatische Schraubstöcke eignen sich besonders für eine Vielzahl von Materialien, vor allem für solche, die empfindlich auf Spannkräfte reagieren, bei minimalem Wechselaufwand. Die Spannkraft wird durch pneumatische Antriebe erzeugt, die direkt auf die Greifer oder über ein Hebelsystem wirken.

Für einachsige Druck- und Zugprüfungen – 20kN

Für biaxiale Druck-, Zug- und Torsionsprüfungen – 200Nm

Abmessungen

Flat: 0 – 8mm

8 – 12,7mm

Rund: 3 – 7,8mm

7,1 – 12,7mm

12,4 – 18mm

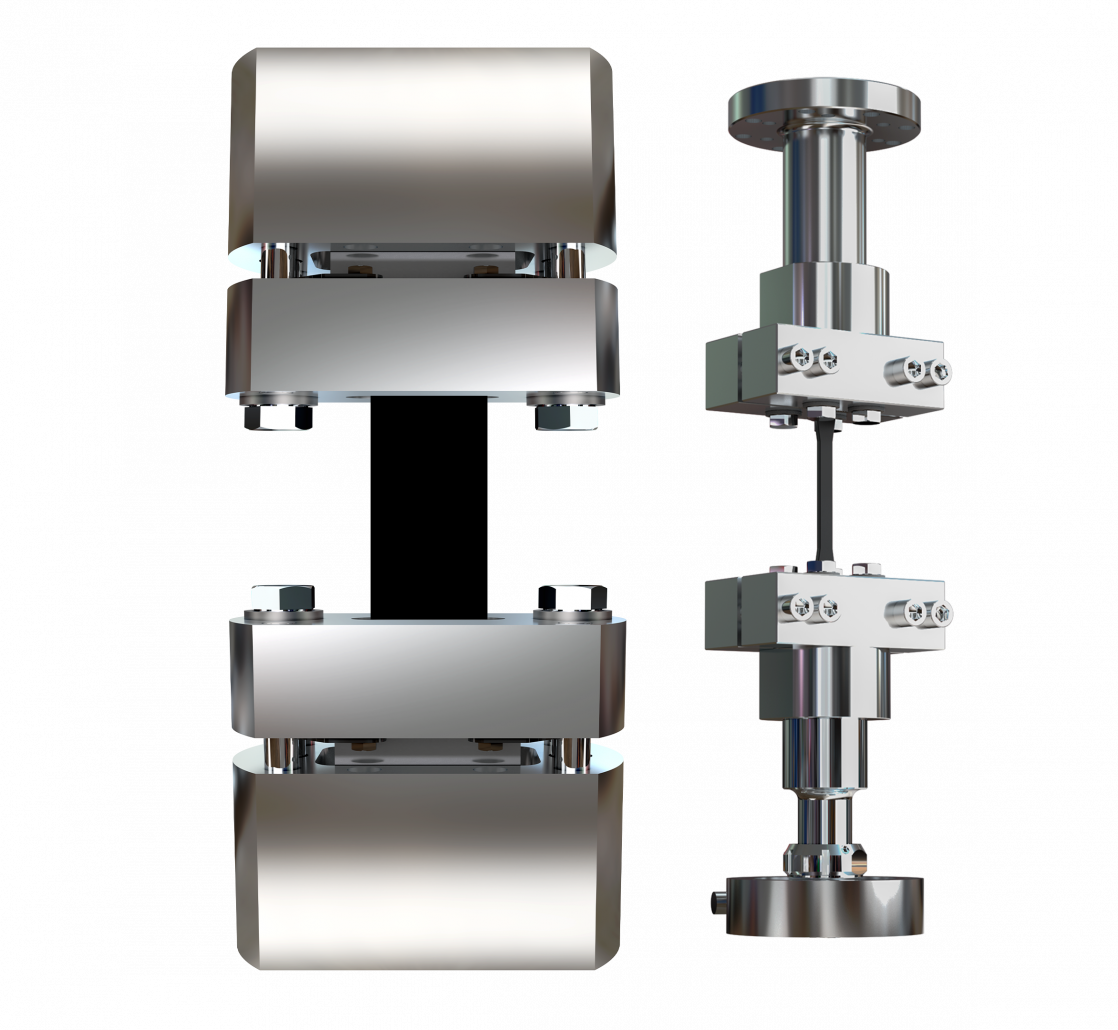

Manuelle Zwei- und Vier-Schrauben-Backen

Schraubzwingen sind einseitig. Die seitliche Schraube dient zum Öffnen und Schließen der Griffe und zum Aufbringen der Spannkraft vor Beginn der Prüfung.

Für einachsige Druck- und Zugprüfungen – 5/60kN

Abmessungen

Flat: 0 – 8mm

8 – 12,7mm

Rund: 3 – 7,8mm

7,1 – 12,7mm

12,4 – 18mm

Keil-Greiflinge

Der manuelle Keilgriff erleichtert das Laden, Ausrichten und Positionieren von Proben. Nach dem ersten Kontakt mit der Probe nimmt die Spannkraft mit steigender Prüfkraft zu.

Für einachsige Druck– und Zugprüfungen – 50kN

Für biaxiale Druck-, Zug- und Torsionsprüfungen – 140Nm

Abmessungen

Flat: 0 – 8mm

8 – 12,7mm

Rund: 3 – 7,8mm

7,1 – 12,7mm

12,4 – 18mm

Keil-Greiflinge

Der manuelle Keilgriff erleichtert das Laden, Ausrichten und Positionieren von Proben. Nach dem ersten Kontakt mit dem Prüfling nimmt die Klemmkraft mit zunehmender Prüfkraft zu.

Für einachsige Druck- und Zugprüfungen – 15kN

Abmessungen

Flat: 0 – 8mm

8 – 12,7mm

Rund: 3 – 7,8mm

7,1 – 12,7mm

12,4 – 18mm

Stöbern Sie in unserem Katalog oder kontaktieren Sie uns, um gemeinsam das richtige Produkt für Ihr Unternehmen zu finden.
