LINEARANTRIEBE

Broschüre

Wir entwickeln und fertigen Hochleistungs-Linearaktuatoren, die sich ideal für hochdynamische mechanische Prüfungen und Tests von Stoßdämpfern in Autos und Motorrädern eignen. Mit unserer breiten Palette an elektrischen Linearantrieben sind wir führend bei fortschrittlichen Testlösungen.

Eigenschaften

Belastung: 1-100 kN

Art der Prüfung

Ermüdung
Zugkraft
Druck

Anwendungen

Materialien
Komponenten

LINEARANTRIEBE – DIE SERIE

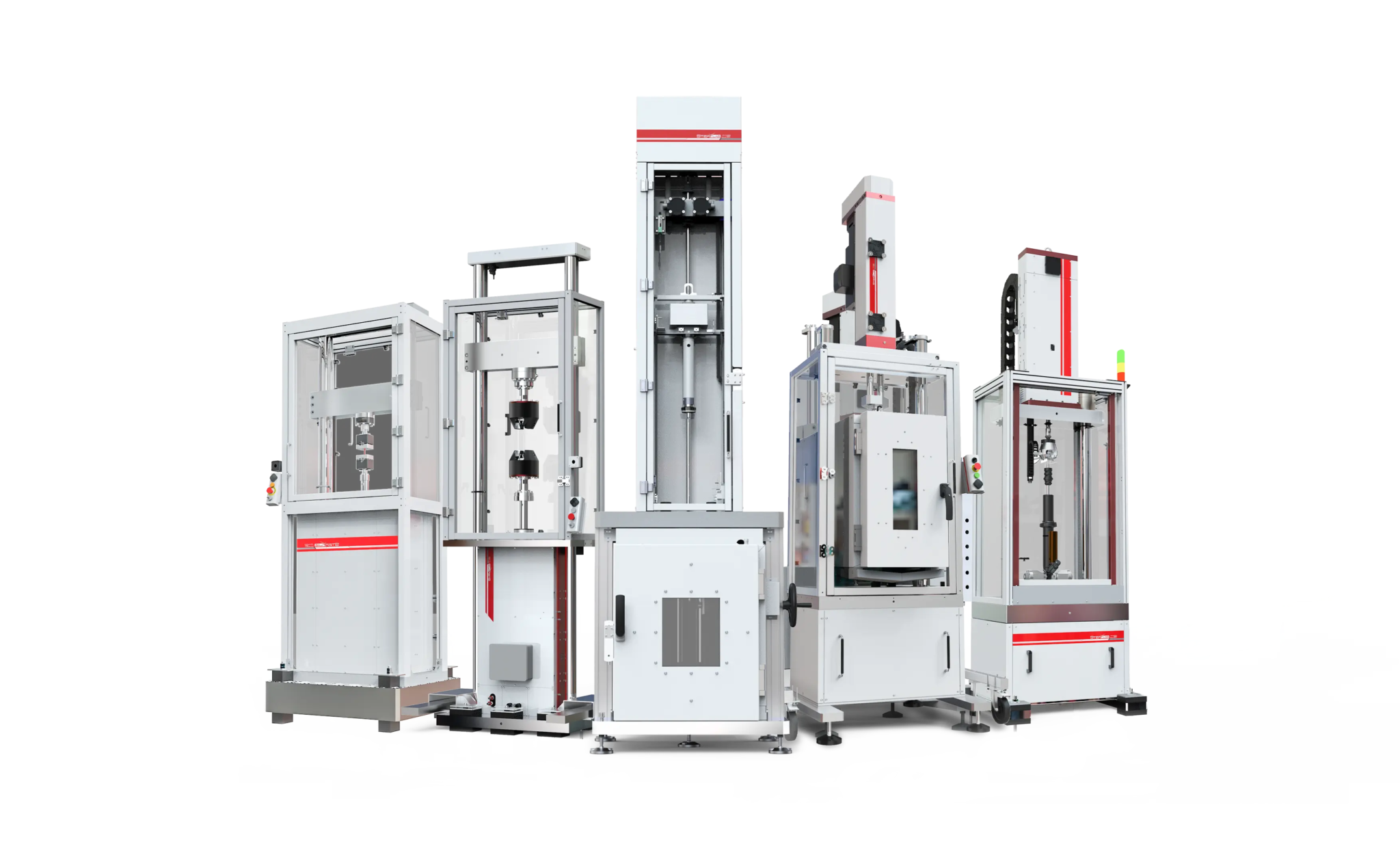

Wir bei STEP Lab haben drei Serien von Prüfmaschinen entwickelt, die auf elektrischen Linearantrieben basieren:

UD-Serie: ideal für kontinuierliche dynamische Prüfungen mit Millionen von Zyklen.
HUD-Serie: aufgrund der hohen dynamischen Kräfte auch für Dauertests geeignet.
XUD-Serie: für Kurzzeittests mit höheren Beschleunigungen.

Diese Maschinen, die alle auf Linearantrieben basieren, stehen in unserer Tradition und bieten daher alle Vorteile der elektrischen Technologien.

Merkmale der STEP Lab Systeme

Kraft- und Wegregelung im geschlossenen Regelkreis über den Test Center Controller
Hochauflösende Datenerfassung in 24bit
Kann auf jeder Art von Struktur installiert werden
Bis zu 8 gesteuerte und synchronisierte Achsen
Kontrollstation in separater und unabhängiger Position
Einfaches und flexibles Testmanagement über die grafische Oberfläche des Testcenters
Große Auswahl an Griffen, speziellem Prüfzubehör und Kraftmessdosen
Integration mit Extensometern und Klimakammern
Großer Arbeitsbereich, handhabbare Geschwindigkeiten von 0,01mm/s bis zu 2.000mm/s und großer Hub 100mm

MERKMALE

Keine Wartung

Hohe Zuverlässigkeit

Hohe Effizienz

Breiter Einsatzbereich

Einfache Installation

Metric

UD SERIES	UD01	UD02	UD04	UD08	UD012	UD025	UD030	UD050	UD075	UD100
Max. Dynamic Force	0.70 kN	2.40 kN	4.00 kN	8.00 kN	12.00 kN	25.00 kN	30.00 kN	50.00 kN	75.00 kN	100.00 kN
Max. Static Force	0.54 kN	1.76 kN	2.90 kN	5.80 kN	8.70 kN	14.50 kN	19.20 kN	29.00 kN	43.50 kN	58.00 kN
Max. Test Speed	2.00 m/s	2.00 m/s	2.00 m/s	2.00 m/s	2.00 m/s	1.00 m/s	2.00 m/s	1.00 m/s	1.00 m/s	1.00 m/s
Max. Test Frequency	250* Hz	250* Hz	250* Hz	250* Hz	250* Hz	100* Hz	250* Hz	100* Hz	100* Hz	100* Hz
Standard Stroke	80 mm	100 mm	80 mm	80 mm	80 mm	85 mm	80 mm	85 mm	85 mm	85 mm
Cooling	Air	Air	Air	Air	Air	Water closed circuit	Water closed circuit	Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

* Auf Anfrage

Imperial

UD SERIES	UD01	UD02	UD04	UD08	UD012	UD025	UD030	UD050	UD075	UD100
Max. Dynamic Force	157.36 lbf	539.54 lbf	899.24 lbf	1798.47 lbf	2697.71 lbf	5620.22 lbf	6744.27 lbf	11240.45 lbf	16860.67 lbf	22480.89 lbf
Max. Static Force	122.07 lbf	395.66 lbf	651.95 lbf	1303.89 lbf	1955.84 lbf	3259.73 lbf	4316.33 lbf	6519.46 lbf	9779.19 lbf	13038.90 lbf
Max. Test Speed	78.74 in/s	78.74 in/s	78.74 in/s	78.74 in/s	78.74 in/s	39.37 in/s	78.74 in/s	39.37 in/s	39.37 in/s	39.37 in/s
Max. Test Frequency	250* Hz	250* Hz	250* Hz	250* Hz	250* Hz	100* Hz	250* Hz	100* Hz	100* Hz	100* Hz
Standard Stroke	3.15 in	3.94 in	3.15 in	3.15 in	3.15 in	3.35 in	3.15 in	3.35 in	3.35 in	3.35 in
Cooling	Air	Air	Air	Air	Air	Water closed circuit	Water closed circuit	Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

* Auf Anfrage

Metric

HUD SERIES	HUD010-HUD010L	HUD014-HUD014L	HUD020-HUD020L	HUD030-HUD030L	HUD040-HUD040L	HUD060-HUD060L	HUD080-HUD080L	HUD120-HUD120L
Max. Peak Force	11.00 kN	12.70 kN	22.00 kN	33.00 kN	40.00 kN	66.00 kN	80.00 kN	120.00 kN
Max. Dynamic Force	4.00 kN	5.00 kN	8.00 kN	12.00 kN	25.00 kN	24.00 kN	50.00 kN	75.00 kN
Max. Static Force	3.00 kN	3.50 kN	6.00 kN	9.00 kN	15.00 kN	18.00 kN	30.00 kN	45.00 kN
Max. Test Speed	4.00-6.00 m/s	3.50 m/s	4.00-6.50 m/s	4.00-6.50 m/s	1.70-3.30 m/s	4.00-6.50 m/s	1.70-3.30 m/s	1.70-3.30 m/s
Max. Test Frequency	125* Hz	125* Hz	125* Hz	125* Hz	100* Hz	125* Hz	100* Hz	100* Hz
Standard Stroke	200 mm	170 mm	200 mm	200 mm	269 mm	200 mm	269 mm	269 mm
Cooling	Air	Air	Air	Air/Water closed circuit	Water closed circuit	Air/Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

IMPORTANT: Stroke of 260, 300 and 380 mm is available for HUD020, HUD030 and HUD060 versions.

* Auf Anfrage

Imperial

HUD SERIES	HUD010-HUD010L	HUD014-HUD014L	HUD020-HUD020L	HUD030-HUD030L	HUD040-HUD040L	HUD060-HUD060L	HUD080-HUD080L	HUD120-HUD120L
Max. Peak Force	2474.98 lbf	2848.81 lbf	4944.77 lbf	7418.70 lbf	8992.37 lbf	14837.39 lbf	17984.75 lbf	26977.12 lbf
Max. Dynamic Force	899.24 lbf	1124.05 lbf	1798.48 lbf	2697.71 lbf	5620.22 lbf	5395.41 lbf	11240.45 lbf	16860.67 lbf
Max. Static Force	674.43 lbf	787.40 lbf	1348.86 lbf	2023.28 lbf	3372.14 lbf	4046.56 lbf	6744.28 lbf	10116.42 lbf
Max. Test Speed	157.48-236.22 in/s	137.80 in/s	157.48-255.91 in/s	157.48-255.91 in/s	66.93-129.92 in/s	157.48-255.91 in/s	66.93-129.92 in/s	66.93-129.92 in/s
Max. Test Frequency	125* Hz	125* Hz	125* Hz	125* Hz	100* Hz	125* Hz	100* Hz	100* Hz
Standard Stroke	7.87 in	6.69 in	7.87 in	7.87 in	10.59 in	7.87 in	10.59 in	10.59 in
Cooling	Air	Air	Air	Air/Water closed circuit	Water closed circuit	Air/Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F	41-86 °F
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

IMPORTANT: Stroke of 10.23, 11.81 and 14.96 in is available for HUD020, HUD030 and HUD060 versions.

* Auf Anfrage

Metric

XUD SERIES	XUD05	XUD010	XUD020	XUD030
Max. Peak Force	5.50 kN	10.40 kN	20.50 kN	31.20 kN
Max. Dynamic Force	1.50 kN	2.70 kN	5.40 kN	8.10 kN
Max. Static Force	1.00 kN	2.10 kN	4.20 kN	6.30 kN
Max. Test Speed	6.00 m/s	6.00 m/s	6.00 m/s	6.00 m/s
Max. Speed at Peak Force	4.00 m/s	4.00 m/s	4.00 m/s	4.00 m/s
Max. Test Frequency	500* Hz	500* Hz	500* Hz	500* Hz
Standard Stroke	220 mm	220 mm	220 mm	220 mm
Cooling	Air	Air	Air	Air
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V

* Auf Anfrage

Imperial

XUD SERIES	XUD05	XUD010	XUD020	XUD030
Max. Peak Force	1235.49 lbf	2339.51 lbf	4609.11 lbf	7003.32 lbf
Max. Dynamic Force	337.22 lbf	604.86 lbf	1213.71 lbf	1822.57 lbf
Max. Static Force	224.81 lbf	470.38 lbf	939.79 lbf	1409.69 lbf
Max. Test Speed	236.22 in/s	236.22 in/s	236.22 in/s	236.22 in/s
Max. Speed at Peak Force	157.48 in/s	157.48 in/s	157.48 in/s	157.48 in/s
Max. Test Frequency	500* Hz	500* Hz	500* Hz	500* Hz
Standard Stroke	8.66 in	8.66 in	8.66 in	8.66 in
Cooling	Air	Air	Air	Air
Working Temperature	41-86 °F	41-86 °F	41-86 °F	41-86 °F
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V

* Auf Anfrage

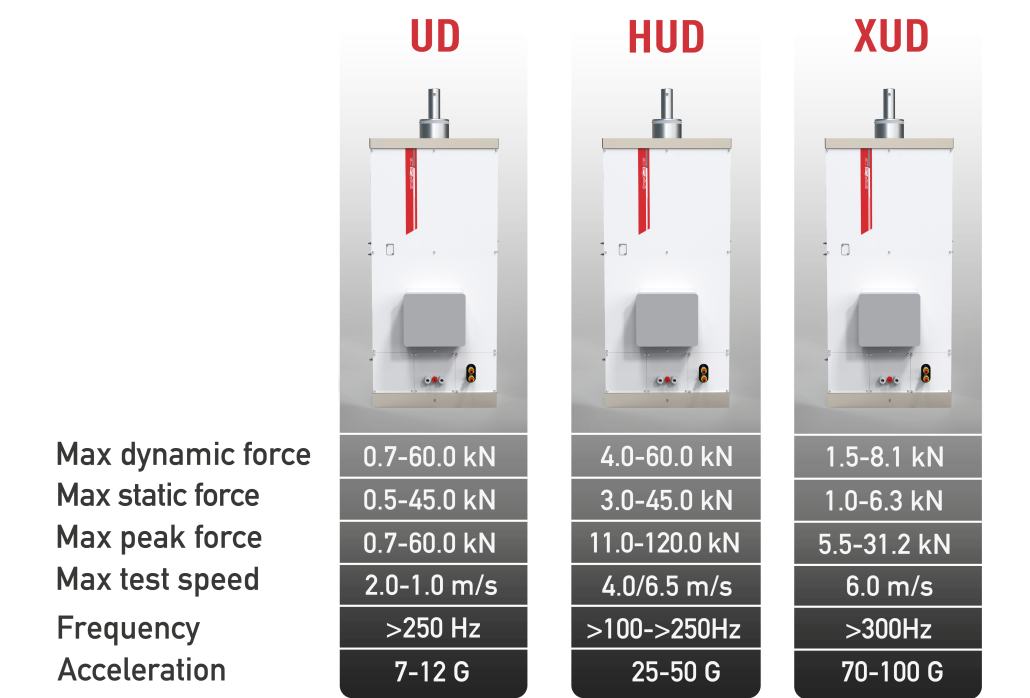

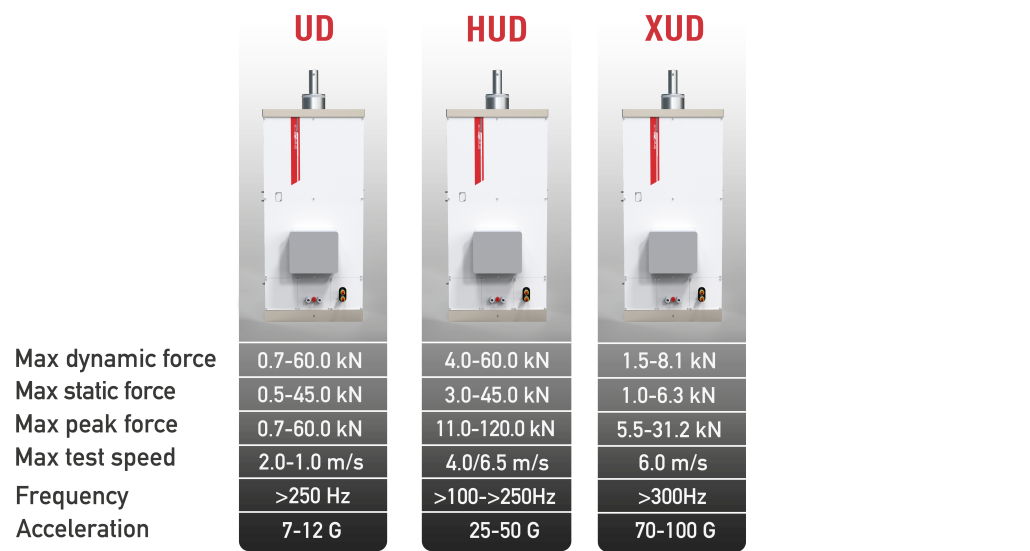

TECHNISCHE DATEN – LINEAKTUATOREN

STEP Lab Aktuatoren sind für Material- und Produktprüfungen konzipiert, optimal für Tests mit Kraft- und Positionskontrolle.

UD-Linearaktuatoren: ideal für Ermüdungsversuche bis zu 2 m/s und 10g.
HUD/HUDL-Linearaktuatoren: ideal für dynamische Tests bis zu 6 m/s und 45 g.
XUD-Linearaktuatoren: ideal für dynamische Tests bis zu 6 m/s und 90 g.

ANWENDUNGSBEREICHE

Prüfung von Materialien, Produkten und Montageverfahren.
Zyklische Tests (Ermüdung), statische Tests und Hochgeschwindigkeits-Zug- und Drucktests.

Stöbern Sie in unserem Katalog oder kontaktieren Sie uns, um gemeinsam das richtige Produkt für Ihr Unternehmen zu finden.
