在 STEP 实验室，我们提供一系列旨在提供高性能的冲击和跌落试验机。我们的跌落塔可对标准化产品和样品进行单次和多次轴向冲击测试，确保结果准确可靠。

特点

最大能量：2000 焦耳

测试类型

影响
打孔

应用

材料
组件

冲击试验系统

宣传册

在 STEP 实验室，我们提供一系列旨在提供高性能的冲击和跌落试验机。我们的跌落塔可对标准化产品和样品进行单次和多次轴向冲击测试，确保结果准确可靠。

特点

最大能量：2000 焦耳

测试类型

影响
打孔

应用

材料
组件

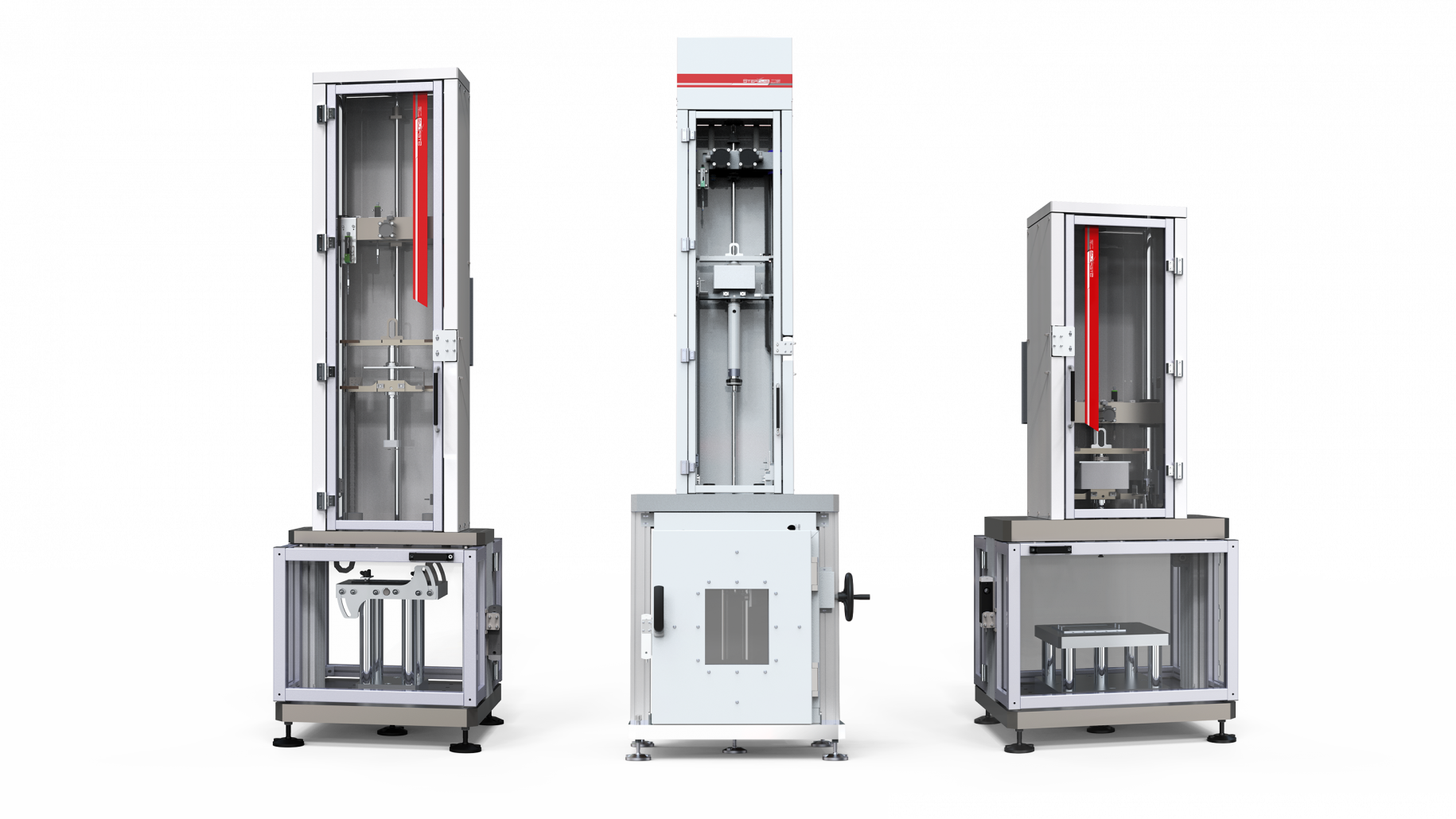

DW 系列

我们的冲击试验系统具有从 0.2 到 2000 J 的宽冲击能量范围，用途广泛，适用于各种产品和材料。
可用于放置样品的大容量进一步增强了我们落塔的测试能力。

此外，我们还提供一系列配件，包括 –称重传感器 –防回弹系统 –弹簧加速器以及一系列令人印象深刻的冲击器和仪器样品架，用于我们的试验机。

了解我们的跌落塔和冲击测试系统，找到适合贵公司的产品，以获得准确、可重复的结果。

信息

特点

可靠性高

高效率

模块化设计，应用范围广泛

自动重量恢复和快速读数系统

特点

无需维护
高性能
高效率
用途广泛
安装简单快捷

我们所有型号的落塔都配备了直接速度读数和冲击器自动恢复和定位系统。
对于冲击试验系统，我们还提供各种易于改装的支架、块体、夹具和附件，用于抗穿刺试验、拉伸冲击试验、楔形释放试验以及压缩和部件试验。
除了所有标准的投料塔配件外，您还可以与我们合作开发最适合您需求的设备。

技术数据

公制

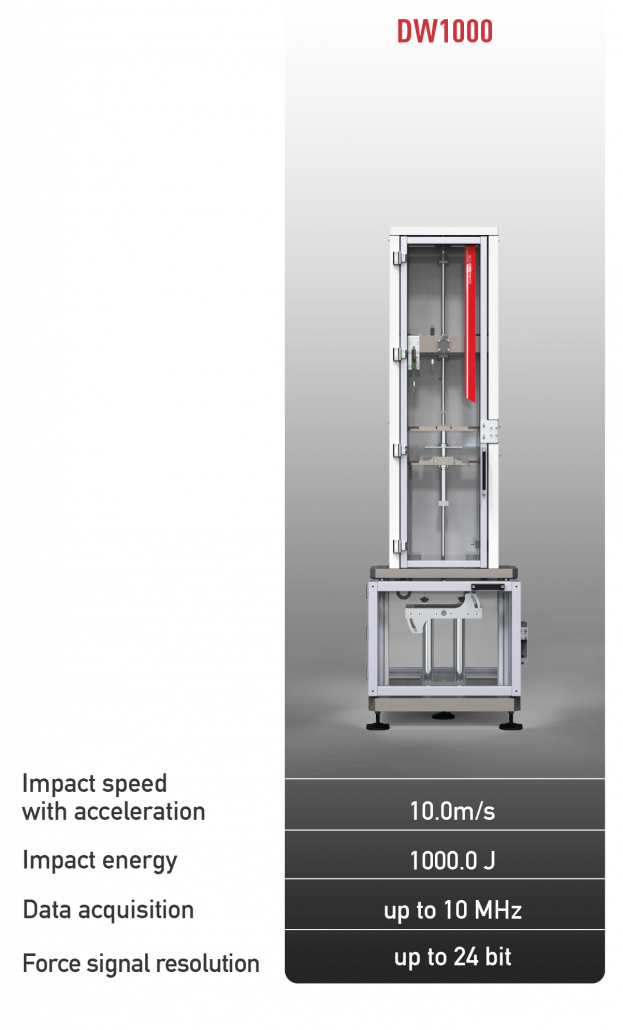

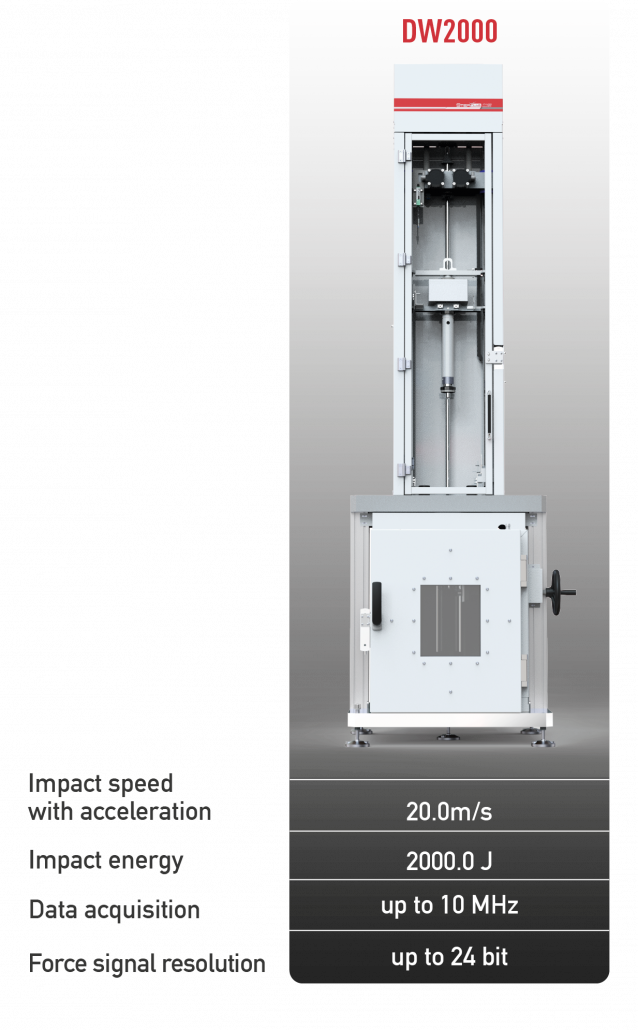

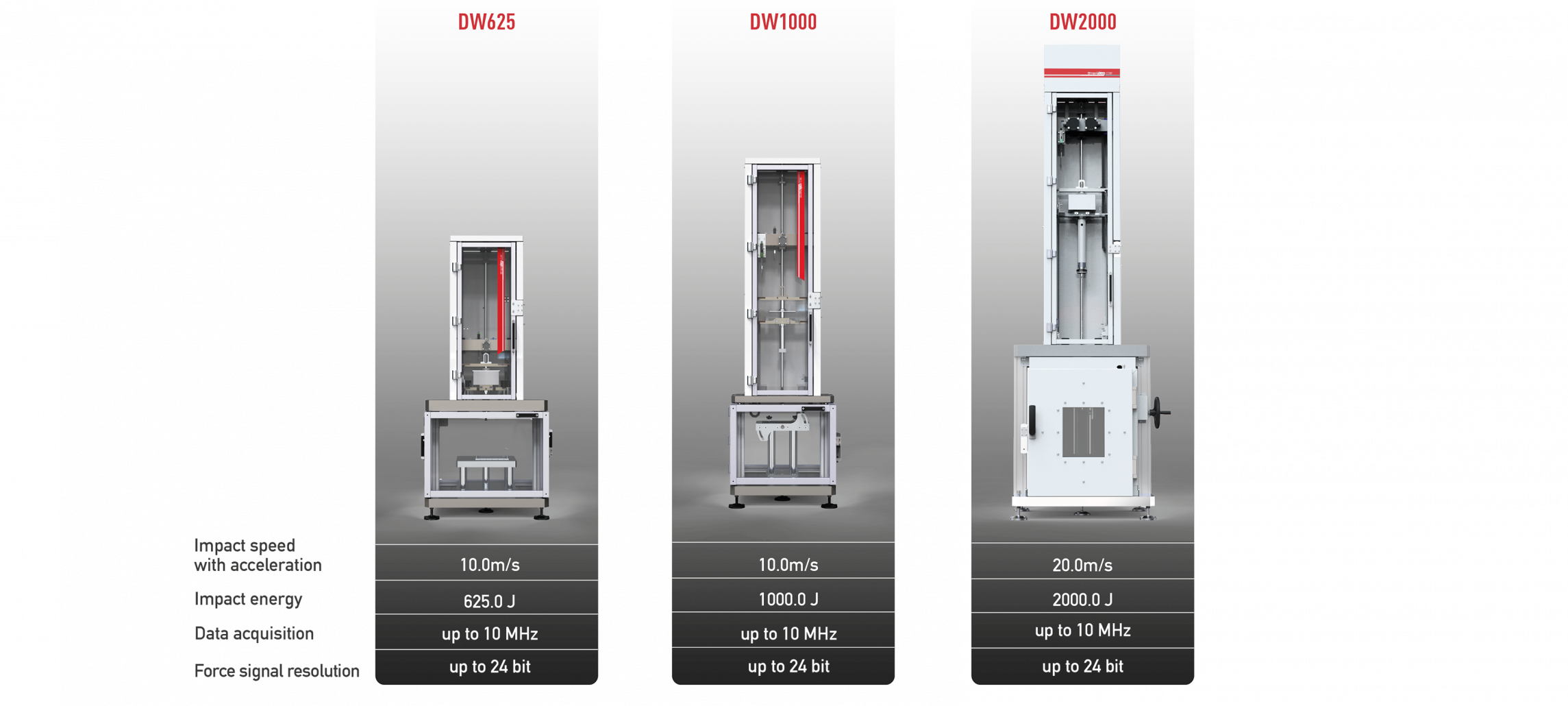

DW SERIES	DW750	DW1000	DW2000
Available with climatic chamber	-	✓	✓
Speed measurement	with high speed optical sensor	with high speed optical sensor	with high speed optical sensor
Acquisition sampling and resolution (load signal)	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit
*Technical specification of the standard configuration:**
Test area (WxD)	400x400 mm	690x690 mm	690x690 mm
Min. Fall height	0.04 m	0.04 m	0.04 m
Max. Fall height	1.40 m	1.40 m	1.40 m
Max. Fall weight	55 kg	70 kg	70 kg
Max. Impact velocity without acceleration system	5.2 m/s	5.2 m/s	5.2 m/s
Max. Fall weight with acceleration	12.50 kg	20 kg	40 kg
Max. Impact velocity with acceleration system	24 m/s	20 m/s	20 m/s
Max. Impact energy	750 J	1000 J	2000 J
Installation information:
Compressed air	6-8 bar	6-8 bar	6-8 bar
Machine dimensions (WxDxH)	780x600x2500 mm	800x1400x3500 mm	800x1400x3500 mm
Machine weight	600 kg	950 kg	1400 kg

* STEP Lab's Drop towers are usually customized to meet the actual customer's needs. Please contact us for more information.

帝国

DW SERIES	DW750	DW1000	DW2000
Available with climatic chamber	-	✓	✓
Speed measurement	with high speed optical sensor	with high speed optical sensor	with high speed optical sensor
Acquisition sampling and resolution (load signal)	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit
*Technical specification of the standard configuration:**
Test area (WxD)	15.75x15.75 in	27.17x27.17 in	27.17x27.17 in
Min. Fall height	0.13 ft	0.13 ft	0.13 ft
Max. Fall height	4.59 ft	4.59 ft	4.59 ft
Max. Fall weight	121.25 lb	154.32 lb	154.32 lb
Max. Impact velocity without acceleration system	204.72 in/s	204.72 in/s	204.72 in/s
Max. Fall weight with acceleration	27.56 lb	44.09 lb	88.18 lb
Max. Impact velocity with acceleration system	944.88 in/s	787.40 in/s	787.40 in/s
Max. Impact energy	750 J	1000 J	2000 J
Installation information:
Compressed air	87.02 – 116.03 psi	87.02 – 116.03 psi	87.02 – 116.03 psi
Machine dimensions (WxDxH)	30.71x23.62x98.43 in	31.50x55.12x137.80 in	31.50x55.12x137.80 in
Machine weight	1322.77 lb	2094.39 lb	3086.47 lb

公制

DW SERIES	DW750	DW1000	DW2000
Available with climatic chamber	-	✓	✓
Speed measurement	with high speed optical sensor	with high speed optical sensor	with high speed optical sensor
Acquisition sampling and resolution (load signal)	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit
*Technical specification of the standard configuration:**
Test area (WxD)	400x400 mm	690x690 mm	690x690 mm
Min. Fall height	0.04 m	0.04 m	0.04 m
Max. Fall height	1.40 m	1.40 m	1.40 m
Max. Fall weight	55 kg	70 kg	70 kg
Max. Impact velocity without acceleration system	5.2 m/s	5.2 m/s	5.2 m/s
Max. Fall weight with acceleration	12.50 kg	20 kg	40 kg
Max. Impact velocity with acceleration system	24 m/s	20 m/s	20 m/s
Max. Impact energy	750 J	1000 J	2000 J
Installation information:
Compressed air	6-8 bar	6-8 bar	6-8 bar
Machine dimensions (WxDxH)	780x600x2500 mm	800x1400x3500 mm	800x1400x3500 mm
Machine weight	600 kg	950 kg	1400 kg

* STEP Lab's Drop towers are usually customized to meet the actual customer's needs. Please contact us for more information.

帝国

DW SERIES	DW750	DW1000	DW2000
Available with climatic chamber	-	✓	✓
Speed measurement	with high speed optical sensor	with high speed optical sensor	with high speed optical sensor
Acquisition sampling and resolution (load signal)	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit
*Technical specification of the standard configuration:**
Test area (WxD)	15.75x15.75 in	27.17x27.17 in	27.17x27.17 in
Min. Fall height	0.13 ft	0.13 ft	0.13 ft
Max. Fall height	4.59 ft	4.59 ft	4.59 ft
Max. Fall weight	121.25 lb	154.32 lb	154.32 lb
Max. Impact velocity without acceleration system	204.72 in/s	204.72 in/s	204.72 in/s
Max. Fall weight with acceleration	27.56 lb	44.09 lb	88.18 lb
Max. Impact velocity with acceleration system	944.88 in/s	787.40 in/s	787.40 in/s
Max. Impact energy	750 J	1000 J	2000 J
Installation information:
Compressed air	87.02 – 116.03 psi	87.02 – 116.03 psi	87.02 – 116.03 psi
Machine dimensions (WxDxH)	30.71x23.62x98.43 in	31.50x55.12x137.80 in	31.50x55.12x137.80 in
Machine weight	1322.77 lb	2094.39 lb	3086.47 lb

认证标准

塑料

证明	材料	诺尔玛	说明
影响	塑料	ASTM D1709	用自由落体飞镖法测定塑料薄膜的抗冲击性
影响	塑料	ASTM D3763	利用载荷和位移传感器测量塑料的高速钻孔性能
影响	塑料	ASTM D5420	硬质塑料扁平试样受到重物下落时一个点的冲击阻力（加德纳冲击力）
影响	塑料	ISO 13802	夏比、伊佐德和拉伸试验
影响	塑料	ISO 179-1 ISO 179-2	夏比冲击特性的测定
影响	塑料	ISO 180	塑料 – 确定伊佐德抗冲击性
影响	塑料	ISO 6603-1 ISO 6603-2	确定硬质塑料的穿孔冲击性能
影响	塑料	ISO 7765-1 ISO 7765-2 BS 2782-3	塑料薄膜和箔 – 使用自由落体飞镖法测定冲击强度

保护

证明	材料	诺尔玛	说明
影响	保护	EN 1621-2	摩托车后护板 – 要求和测试方法

金属

证明	材料	诺尔玛	说明
影响	金属	ASTM E208 SEP 1325	进行重量跌落试验以确定铁素体钢的非韧性转变温度（佩利尼试验）
影响	金属	ASTM E23	金属材料缺口棒的冲击试验
影响	金属	ASTM E436	铁素体钢的跌落撕裂试验
影响	金属	ISO 10274	落锤撕裂试验
影响	金属	ISO 148-1 ISO 148-2	夏比冲击试验

复合材料

证明	材料	诺尔玛	说明
影响	复合材料	EN 6038	冲击后抗压强度测定（CAI 试验）
影响	复合材料	ISO 18352	在特定冲击能量水平下测定冲击后的压缩特性（CAI 试验）
影响	复合材料	ASTM D7136/D7136M	测量纤维增强聚合物基复合材料对落重冲击事件（冲击后压缩–CAI）的抗破坏性

自行车

证明	材料	诺尔玛	说明
影响	自行车	JIS D 9431	自行车鞍座冲击测试

生物医学

证明	材料	诺尔玛	说明
影响	生物医学	ISO 11491	确定髋关节假体陶瓷球头的抗冲击强度

浏览我们的产品目录或联系我们，共同寻找适合您企业的产品。
