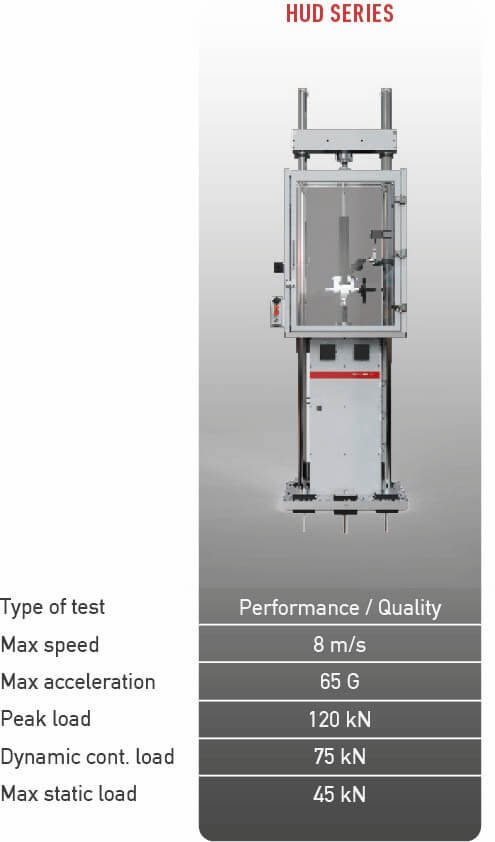

BANCO DE PRUEBAS DE AMORTIGUADORES ELECTRODINÁMICOS

SERIE HUD

Brochure

En STEP Lab hemos diseñado el banco de ensayo HUD para amortiguadores y suspensiones. Este sistema está construido específicamente para pruebas de alta dinámica y resistencia, debido a las elevadas fuerzas continuas sobre una gran variedad de amortiguadores y suspensiones.

Características

Fuerza máxima: 120 kN
Fuerza dinámica máx. Fuerza dinámica: 75 kN
Máx. Velocidad máx: 8.0 m/s

Tipo de ensayo

Rendimiento
Fiabilidad

Aplicaciones

Amortiguadores
Sistemas de amortiguación
Suspensiones

BANCO DE PRUEBAS DE AMORTIGUADORES ELECTRODINÁMICOS

SERIE HUD

Brochure

En STEP Lab hemos diseñado el banco de ensayo HUD para amortiguadores y suspensiones. Este sistema está construido específicamente para pruebas de alta dinámica y resistencia, debido a las elevadas fuerzas continuas sobre una gran variedad de amortiguadores y suspensiones.

Características

Fuerza máxima: 120 kN
Fuerza dinámica máx. Fuerza dinámica: 75 kN
Máx. Velocidad máx: 8.0 m/s

Tipo de ensayo

Rendimiento
Fiabilidad

Aplicaciones

Amortiguadores
Sistemas de amortiguación
Suspensiones

SISTEMA DE PRUEBAS DE ALTA DINÁMICA

En STEP Lab hemos presentado HUD, la solución definitiva para las pruebas de amortiguadores y amortiguadores. Este banco para amortiguadores ensayo está diseñado específicamente para determinadas pruebas con características y ventajas concretas.

Aplicaciones

Pruebas de amortiguadores para automoción, motocicletas y transporte pesado
Suspensión/Amortiguador Pruebas de alta dinámica
Pruebas de caracterización
Pruebas de durabilidad

Características

Control en bucle cerrado de la fuerza y el desplazamiento mediante el sistema de control del Centro de Pruebas
Reproducción de perfiles sinusoidales, triangulares y personalizados
Adquisición de datos de alta resolución (24 bits)
Posiciones de instalación variables
Mando en posición separada y libre
Programación flexible de secuencias ensayo mediante la interfaz gráfica del Centro de Pruebas
Gran variedad de mordazas, herramientas de ensayo y células de carga
Integración con extensómetros y cámaras climáticas

Ventajas

Rendimiento dinámico excepcional
Mantenimiento tendente a cero gracias a la ausencia de transmisión mecánica
Bajo consumo de energía gracias a la alta eficiencia del motor eléctrico y a la ausencia de transmisión mecánica
Posibilidad de gestionar hasta 10 actuadores en modo sincronizado para crear un sistema de 4 postes
Configuración geométrica flexible: la máquina puede adquirirse como actuador lineal sin columnas transversales superiores
Amplio campo de utilización gracias a la velocidad programable de 0,01 mm/s hasta 8.000 mm/s y a la elevada carrera de más de 200 mm
Fácil instalación gracias a la solicitud de una sola toma eléctrica y aire comprimido

Precios del HUD020 a partir de 74.000 euros *.

* Para los países de la UE

Datos técnicos

HUD SERIES	HUD010-HUD010L	HUD014-HUD014L	HUD020-HUD020L	HUD030-HUD030L	HUD040-HUD040L	HUD060-HUD060L	HUD080-HUD080L	HUD120-HUD120L
Max. Peak Force	11.00 kN	12.70 kN	22.00 kN	33.00 kN	40.00 kN	66.00 kN	80.00 kN	120.00 kN
Max. Dynamic Force	4.00 kN	5.00 kN	8.00 kN	12.00 kN	25.00 kN	24.00 kN	50.00 kN	75.00 kN
Max. Static Force	3.00 kN	3.50 kN	6.00 kN	9.00 kN	15.00 kN	18.00 kN	30.00 kN	45.00 kN
Max. Test Speed	4.00-6.00 m/s	3.50 m/s	4.00-6.50 m/s	4.00-6.50 m/s	1.70-3.30 m/s	4.00-6.50 m/s	1.70-3.30 m/s	1.70-3.30 m/s
Max. Test Frequency	125* Hz	125* Hz	125* Hz	125* Hz	100* Hz	125* Hz	100* Hz	100* Hz
Standard Stroke	200 mm	170 mm	200 mm	200 mm	269 mm	200 mm	269 mm	269 mm
Cooling	Air	Air	Air	Air/Water closed circuit	Water closed circuit	Air/Water closed circuit	Water closed circuit	Water closed circuit
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V	3PH 400V

IMPORTANT: Stroke of 260, 300 and 380 mm is available for HUD020, HUD030 and HUD060 versions.

ESCAPARATE DE LA GAMA DE PRODUCTOS

Además de la serie HUD, ofrecemos una gama de otras máquinas de ensayo diseñadas para pruebas de amortiguadores y amortiguadores. Nuestros productos están diseñados para superar a los sistemas hidráulicos, ya que satisfacen eficazmente las necesidades de alto rendimiento, facilidad de instalación y bajo consumo de energía.
Ofrecemos la gama más amplia de sistemas de suspensión y amortiguación ensayo, con cargas máximas de hasta 120 kN y cargas dinámicas continuas de hasta 75 kN.


	LUD SERIES	HUD SERIES	XUD SERIES	KUD SERIES	EOL SERIES
Type of test	Performance Reliability	Performance Quality	Performance	Durability Reliability	End of Line Quality
Max. Speed	1.5 m/s	8.0 m/s	6.0 m/s	6.0 m/s	6.5 m/s
Max. Acceleration	6 G	75 G	110 G	50 G	65 G
Peak load	22 kN	120 kN	31 kN	126 kN	66 kN
Dynamic load	7 kN	75 kN	8.1 kN	82 kN	24 kN
Static load	6 kN	45 kN	6.3 kN	58 kN	18 kN

Todas las máquinas de ensayo de amortiguadores

Características

Sin mantenimiento

Alto rendimiento

Alta eficiencia

Amplio rango de uso

Instalación rápida y sencilla

Características

Sin mantenimiento
Alto rendimiento
Alta eficiencia
Amplio rango de uso
Instalación rápida y sencilla

HUD020L – ENSAYO DE CARACTERIZACIÓN DE AMORTIGUADORES

El HUD020 está construido específicamente para realizar ensayos de una amplia gama de amortiguadores y amortiguadores, gracias a su gama de velocidades para ensayos estáticos y dinámicos y a su potente motor lineal. En este vídeo, el banco de amortiguadores HUD ensayo está realizando una caracterización de amortiguadores ensayo.

Consulte nuestro catálogo o póngase en contacto con nosotros para encontrar juntos el producto adecuado para su empresa.

Contacto Brochure
