Sistemas de Ensayo Axial-Torsional

Brochure

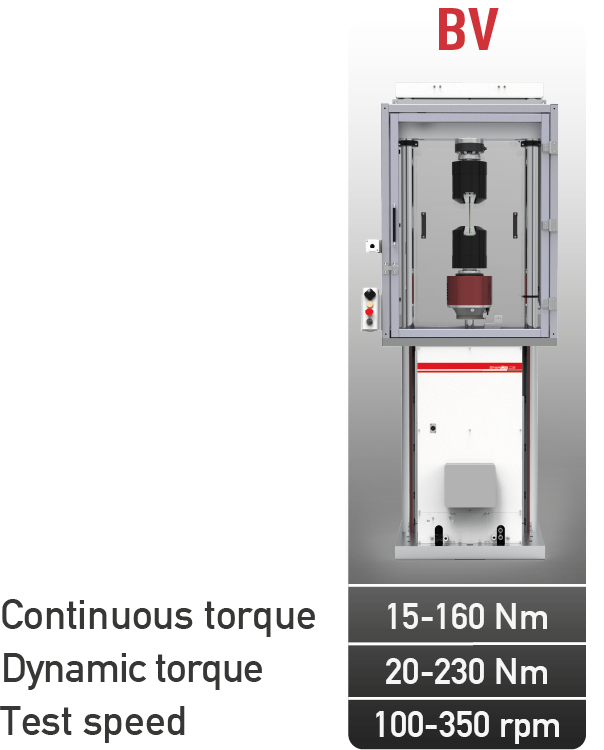

Diseñada para soportar cargas combinadas axiales y torsionales, la serie BV ofrece una caracterización mecánica completa de materiales y componentes. Disponibles en una amplia gama de capacidades de carga, con un par de hasta 230 Nm, nuestros sistemas de torsión axial combinan un diseño compacto y rígido con la flexibilidad necesaria para integrarse con toda nuestra gama de actuadores (tanto EA como UD).

Características

Par máximo: 230 Nm

Tipo de prueba

Torsión axial
Estático
Dinámico

Aplicaciones

Materiales
Biomédicos
Alambres y tornillos

Sistemas de Ensayo Axial-Torsional

Brochure

Diseñada para soportar cargas combinadas axiales y torsionales, la serie BV ofrece una caracterización mecánica completa de materiales y componentes. Disponibles en una amplia gama de capacidades de carga, con un par de hasta 230 Nm, nuestros sistemas de torsión axial combinan un diseño compacto y rígido con la flexibilidad necesaria para integrarse con toda nuestra gama de actuadores (tanto EA como UD).

Características

Par máximo: 230 Nm

Tipo de prueba

Torsión axial
Estático
Dinámico

Aplicaciones

Materiales
Biomédicos
Alambres y tornillos

Ensayo biaxial: Axial y Torsional

La serie BV admite perfiles de ensayo tanto estáticos como dinámicos, incluyendo fatiga torsional, fatiga por carga combinada y análisis de tensiones multiaxiales. Totalmente compatibles con cámaras climáticas, galgas extensométricas y una amplia gama de mordazas y accesorios, estos sistemas se adaptan a los requisitos de ensayo más exigentes tanto en entornos de investigación como industriales.

Características

Control de dos o más ejes electromecánicos sincronizados
Codificador rotativo absoluto
Adquisición de datos de alta resolución de 24 bits
Control remoto
Estación de control en una ubicación separada e independiente
Gestión sencilla y flexible de los ensayos a través de la interfaz gráfica del Test Center
Amplia gama de pinzas, accesorios de ensayo específicos y células de carga
Integración con galgas extensométricas y cámaras climáticas

Especificaciones técnicas

Par dinámico máximo: 230 Nm
Velocidad máxima de ensayo: 350 rpm
Carga axial estática máxima admisible: 50 kN
Carga axial dinámica máxima admisible: 35 kN

Aplicaciones

Biomedicina: implantes, caracterización mecánica de huesos y tejidos blandos, ensayos de instrumentos quirúrgicos
Automoción: ejes de transmisión, componentes de caucho, elementos de fijación, ensayos de fatiga de piezas de suspensión
Aeroespacial: materiales compuestos, componentes estructurales, análisis de fatiga bajo cargas combinadas
Ensayos de materiales: metales, plásticos, polímeros, ensayos de fatiga torsional y de rotura

Características

Sin mantenimiento

Alta fiabilidad

Alta eficiencia

Controlador único

Instalación sencilla

Características

Sin mantenimiento
Alto rendimiento
Alta eficiencia
Amplio rango de uso
Instalación rápida y sencilla

Métrico

BV SERIES	BV020	BV035	BV060	BV080	BV100	BV170	BV230
Continuos torque	15 Nm	25 Nm	45 Nm	55 Nm	80 Nm	135 Nm	160 Nm
Dynamic torque (sinusoidal fatigue)	20 Nm	35 Nm	60 Nm	80 Nm	100 Nm	170 Nm	230 Nm
Test speed	350 rpm	350 rpm	200 rpm	150 rpm	200 rpm	200 rpm	100 rpm
Static axial load (max. admissible) *	15 kN	50 kN	50 kN	50 kN	50 kN	50 kN	50 kN
Dynamic axial load (max. admissible) *	10.5 kN	35 kN	35 kN	35 kN	35 kN	35 kN	35 kN
Cooling	Air	Air	Air	Air	Water closed circuit	Water closed circuit	Water closed circuit
Max. number of revolutions	±10000 *
Rotational absolute encoder	Integrated

* Higher values on request

Imperial

BV SERIES	BV020	BV035	BV060	BV080	BV100	BV170	BV230
Continuos torque	132.76 lbf/in	221.27 lbf/in	398.28 lbf/in	486.79 lbf/in	708.06 lbf/in	1194.85 lbf/in	1416.12 lbf/in
Dynamic torque (sinusoidal fatigue)	177.01 lbf/in	309.78 lbf/in	531.04 lbf/in	708.06 lbf/in	885.07 lbf/in	1504.63 lbf/in	2035.67 lbf/in
Test speed	350 rpm	350 rpm	200 rpm	150 rpm	200 rpm	200 rpm	100 rpm
Static axial load (max. admissible) *	3372.13 lbf	11240.45 lbf	11240.45 lbf	11240.45 lbf	11240.45 lbf	11240.45 lbf	11240.45 lbf
Dynamic axial load (max. admissible) *	2360.49 lbf	7868.31 lbf	7868.31 lbf	7868.31 lbf	7868.31 lbf	7868.31 lbf	7868.31 lbf
Cooling	Air	Air	Air	Air	Water closed circuit	Water closed circuit	Water closed circuit
Max. number of revolutions	±10000 *
Rotational absolute encoder	Integrated

* Higher values on request

Normas certificadas

Plásticos

PRUEBA	MATERIAL	NORMA	DESCRIPCIÓN
Static tests	Plastic	ASTM D638	Tensile properties of plastics
Static tests	Plastic	ISO 527-1 ISO 527-2	Plastics-Determination of Tensile Properties

Metal

PRUEBA	MATERIAL	NORMA	DESCRIPCIÓN
Static tests	Metal	ASTM E21	High-temperature tensile testing of metallic materials
Static tests	Metal	ASTM E290	Material bending test for ductility
Static tests	Metal	ASTM E517	Plastic deformation ratio r for sheet metal
Static tests	Metal	ASTM E646	Tensile hardening exponents (n-values) of sheet metal materials
Static tests	Metal	ASTM E8M	Tensile testing of metallic materials
Static tests	Metal	ASTM E9	Compression testing of metallic materials at room temperature
Ensayos estáticos	Metal	EN 10002-1:2001 (sustituida por ISO EN 6892-1:2019)	Ensayo de tracción de materiales metálicos. Método de ensayo a temperatura ambiente
Static tests	Metal	ISO 6892-1	Metallic materials – Tensile testing Part 1: Test method at room temperature
Ensayos estáticos	Metal	ISO 7438	Materiales metálicos. Ensayo de plegado.
Static tests	Metal	ISO 783	Metallic materials – Tensile test of steel at high temperature

Bicicletas

PRUEBA	MATERIAL	NORMA	DESCRIPCIÓN
Static / Fatigue	Bikes	EN 15194	Electrically assisted pedal cycles – EPAC Bicycles – test methods
Static / Fatigue	Bikes	ISO 4210-3	Bicycle safety requirements – Part 3: Common test methods
Static / Fatigue	Bikes	ISO 4210-4	Safety requirements for bicycles – Part 4: Braking test methods
Static / Fatigue	Bikes	ISO 4210-5	Bicycle safety requirements – Part 5: Steering test methods
Static / Fatigue	Bikes	ISO 4210-6	Safety requirements for bicycles – Part 6: Test methods for frame and fork
Static / Fatigue	Bikes	ISO 4210-7	Bicycle safety requirements – Part 7: Test methods for wheels and rims
Static / Fatigue	Bikes	ISO 4210-8	Safety requirements for bicycles – Part 8: Pedal and drive system test methods
Static / Fatigue	Bikes	ISO 4210-9	Bicycle safety requirements – Part 9: Test methods for saddles and seatposts

Biomédica

PRUEBA	MATERIAL	NORMA	DESCRIPCIÓN
Static / Fatigue	Biomedical	ASTM F1264	Standard Specifications and Test Methods for Intramedullary Fixation Devices
Static / Fatigue	Biomedical	ASTM F1717	Standard test methods for spinal implant structures in a vertebrectomy model
Static / Fatigue	Biomedical	ASTM F1798	Standard test method for the evaluation of static and fatigue properties of interconnection mechanisms and subassemblies used in spinal arthrodesis implants
Static / Fatigue	Biomedical	ASTM F1800	Standard Practice for Cyclic Fatigue Testing of Metal Components of the Tibial Plateau of Total Knee Joint Prostheses
Static / Fatigue	Biomedical	ASTM F2068	Standard specifications for femoral prostheses – metal implants
Static / Fatigue	Biomedical	ASTM F2077	Test methods for intervertebral body fusion devices
Static / Fatigue	Biomedical	ASTM F2193	Standard specifications and test methods for components used in surgical fixation of the spinal skeletal system
Static / Fatigue	Biomedical	ASTM F2502	Standard specifications and test methods for resorbable plates and screws for internal fixation implants
Static / Fatigue	Biomedical	ASTM F2580	Standard practice for evaluating the modular connection of a proximally fixed femoral hip prosthesis
Static / Fatigue	Biomedical	ASTM F2706	Standard test methods for occipito-cervical and occipito-cervical-thoracic spinal implant constructions in a vertebrectomy model
Static / Fatigue	Biomedical	ASTM F382	Standard Specifications and Test Method for Metal Bone Plates
Static / Fatigue	Biomedical	ASTM F384	Standard specifications and test methods for angled metal devices for orthopaedic fracture fixation
Static / Fatigue	Biomedical	ASTM F543	Standard Specifications and Test Methods for Metal Medical Bone Screws
Static / Fatigue	Biomedical	EN 843-1	Mechanical properties of monolithic ceramics at room temperature – Determination of flexural strength
Static / Fatigue	Biomedical	ISO 11405	Tooth structure adhesion test
Static / Fatigue	Biomedical	ISO 12189-8	Mechanical testing of implantable spinal devices – Fatigue test method for spinal implant assemblies using anterior support
Static / Fatigue	Biomedical	ISO 14801	Dentistry – Implants – Dynamic load test for endosseous dental implants
Static / Fatigue	Biomedical	ISO 14879-1	Total knee joint replacement Determining the strength properties of tibial knee trays
Static / Fatigue	Biomedical	ISO 6872	Dentistry – Ceramic materials
Static / Fatigue	Biomedical	ISO 7206	Surgical implants – Partial and total hip joint replacements
Static / Fatigue	Biomedical	ISO 9585	Surgical implants – Determination of flexural strength and stiffness of bone plates

Goma

PRUEBA	MATERIAL	NORMA	DESCRIPCIÓN
Static tests	Rubber	ISO 2439	Determination of hardness (indentation technique)
Static tests	Rubber	ISO 3386	Determination of stress-strain characteristics in compression

Explora nuestro catálogo o contáctanos para encontrar juntos el producto adecuado para tu empresa.
