댐퍼 성능 시험기는 쇼크 업소버와 댐퍼의 효율성 및 복원력을 평가하는 데 필수적인 도구입니다. 이 장비는 실제 시나리오를 재현하여 다양한 조건에서 차량 서스펜션 시스템의 성능에 대한 귀중한 통찰력을 제공합니다.

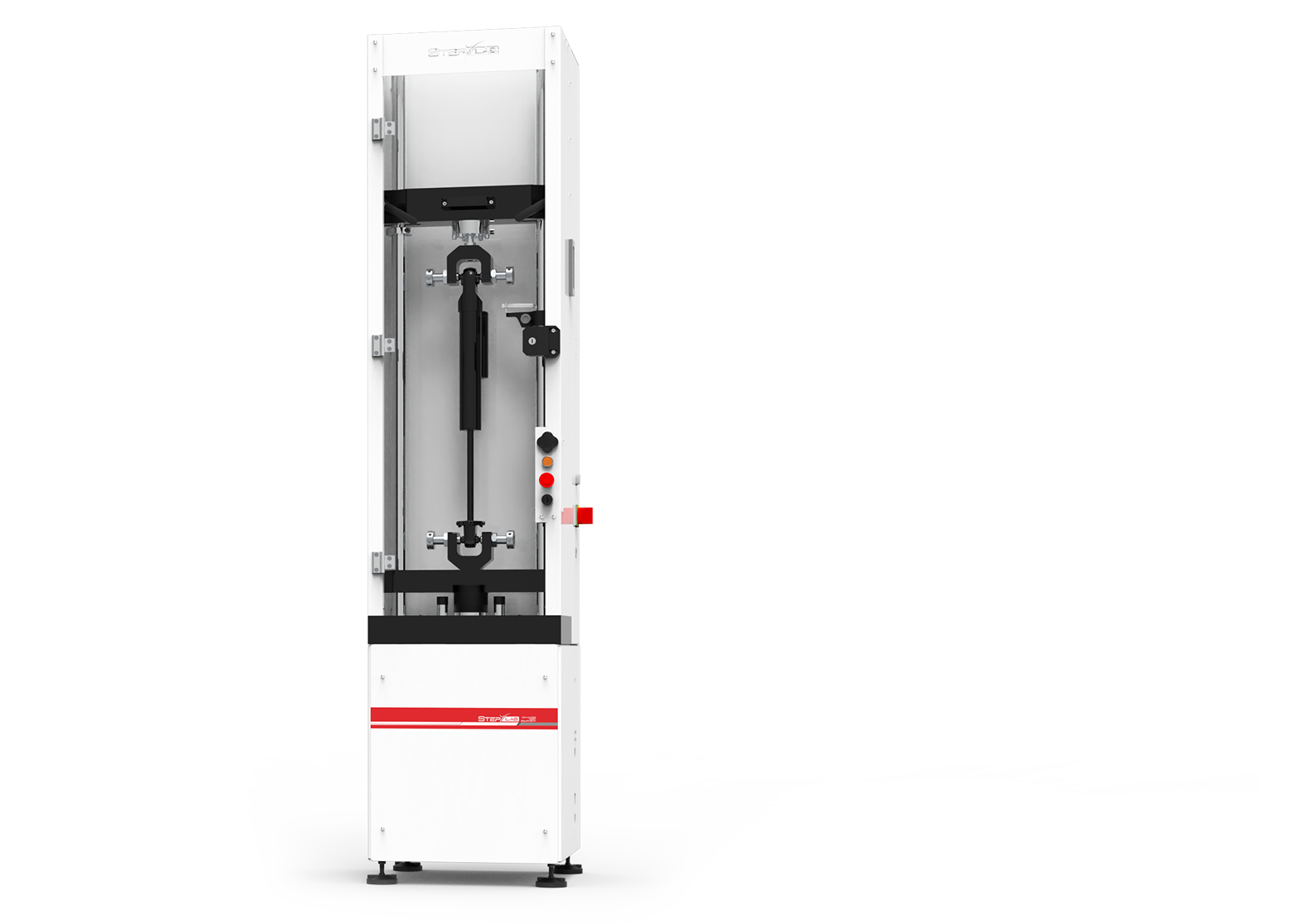

STEP Lab은 댐퍼 및 쇼크 업소버 시험을 위한 궁극적인 솔루션인 LUD Shock Dyno를 출시했습니다. 이 댐퍼 성능 시험기는 뛰어난 기능을 제공하며 많은 이점을 가지고 있습니다.
LUD는 기본적인 크랭크 및 스카치 요크 성능 시험기보다 더 뛰어난 정확성과 기능을 제공합니다. 시장에서는 STEP Lab의 하이엔드 모델(HUD/XUD)과 타사의 엔트리급 옵션 사이에 위치하며, 향상된 기능과 개선된 성능을 갖춘 균형 잡힌 솔루션을 제공합니다.
주요 장점
‘LUD’ 댐퍼 성능 시험기는 스카치 요크 장비에 비해 더 스마트하고 다재다능한 대안을 제공하여, 고급 시험, 실제 도로 프로파일 시뮬레이션, 그리고 소프트웨어를 통한 우수한 제어를 가능하게 합니다.
업그레이드를 원하십니까? LUD 시리즈가 귀하의 실험실을 어떻게 변화시킬 수 있는지 문의해 보세요.
| Feature | Scotch-Yoke | LUD |
|---|---|---|
| Stroke | Fixed / Mechanically adjustable | Fully variable via software |
| Cycle types | Sinusoidal only | Sinusoidal, triangular, etc. (software programmable) |
| Load vs Peak velocity |  Extremely low |  Comparable to load at maximum speed |
| Road profile reproduction | No | Yes |
| Data acquisition and control electronics | Typically low-end | Test Center by STEP Lab – same as high-end machines (HUD/XUD) |
| Available stroke | Max 100 / 150 mm | 350 mm |
| Price | From €12,000 to €25,000 | Starting from €19,900 * |
유지보수 불필요
고성능
고효율
폭넓은 사용 범위
빠르고 쉬운 설치
STEP Lab은 댐퍼의 정밀한 성능 시험을 위해 전기 기계식 댐퍼 성능 시험기 두 가지 모델, LUD020과 LUD028을 제공합니다. 각 모델에 대한 상세 기술 데이터는 아래 표에서 확인하실 수 있습니다.
| LUD SERIES | LUD020 HP | LUD028 HP | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Configuration | C1 | C2 | C3 | C4 | C5 | C1 | C2 | C3 | C4 | C5 |
| Velocity [mm/s] | 0,5-1000 | 0,5-1280 | 0,5-1700 | 0,5-2000 | 0,5-2560 | 0,5-1000 | 0,5-1280 | 0,5-1700 | 0,5-2000 | 0,5-2560 |
| Peak load [kN] | 14 | 11 | 8.4 | 7 | 5.4 | 19 | 15 | 11.5 | 9.5 | 7 |
| Motor Power | 20HP | 20HP | 20HP | 20HP | 20HP | 28HP | 28HP | 28HP | 28HP | 28HP |
| Load cell capacity [kN] | 25 | 25 | 10 | 10 | 10 | 25 | 25 | 25 | 25 | 10 |
| Stroke [mm] | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| Stroke regulation | Infinitely adjustable from 0 to 350 mm | Infinitely adjustable from 0 to 350 mm | ||||||||
| Temperature sensor | Contactless | Contactless | ||||||||
| Free mounting lenght [mm] | 1300 | 1300 | ||||||||
| Safety enclosure | Included | Included | ||||||||
| Price | Starting from €19,900 * | |||||||||
스카치 요크 및 크랭크 방식 성능 시험기보다 더 정확하고 고성능 버전을 찾는 분들을 위해 설계된 LUD Shock Dyno 외에도, STEP Lab은 댐퍼 및 쇼크 업소버 시험을 위해 설계된 다양한 시험기를 제공합니다. 당사의 제품은 고성능, 쉬운 설치, 낮은 에너지 소비의 요구를 효과적으로 충족함으로써 유압 시스템을 능가하도록 설계되었습니다. 최대 피크 동적 하중 120 kN 및 연속 동적 하중 75 kN에 이르는 가장 광범위한 서스펜션 및 쇼크 업소버 시험 시스템을 제공합니다.
 |  |  |  |  |
|
| LUD SERIES | HUD SERIES | XUD SERIES | KUD SERIES | EOL SERIES | |
| Type of test | Performance Reliability | Performance Quality | Performance | Durability Reliability | End of Line Quality |
| Max. Speed | 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.0 m/s | 6.5 m/s |
| Max. Acceleration | 6 G | 75 G | 110 G | 50 G | 65 G |
| Peak load | 20 kN | 120 kN | 31 kN | 160 kN | 66 kN |
| Dynamic load | 7 kN | 75 kN | 8.1 kN | 82 kN | 24 kN |
| Static load | 6 kN | 45 kN | 6.3 kN | 58 kN | 18 kN |
| | | | |
|
| LUD SERIES | HUD SERIES | XUD SERIES | KUD SERIES | EOL SERIES | |
| Type of test | Performance Reliability | Performance Quality | Performance | Durability Reliability | End of Line Quality |
| Max. Speed | 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.0 m/s | 6.5 m/s |
| Max. Acceleration | 6 G | 75 G | 110 G | 50 G | 65 G |
| Peak load | 20 kN | 120 kN | 31 kN | 160 kN | 66 kN |
| Dynamic load | 7 kN | 75 kN | 8.1 kN | 82 kN | 24 kN |
| Static load | 6 kN | 45 kN | 6.3 kN | 58 kN | 18 kN |
LUD Shock Dyno는 과도한 요구(및 예산) 없이 테스트 기능을 확장하려는 사람들을 위한 선택으로 설계된 장비입니다. 당사 댐퍼 성능 시험기의 성능은 HUD 및 XUD 모델보다는 낮지만, 크랭크 축 및 스카치 요크 댐퍼 성능 시험기보다는 우수합니다.
LUD Shock Dyno를 돋보이게 하는 모든 기능을 살펴보세요.
