En STEP Lab ofrecemos una amplia gama de máquinas de ensayo de impacto diseñadas para ofrecer un alto rendimiento en pruebas de impacto. Nuestras torres de caída están equipadas para realizar ensayos de impacto tanto uniaxiales como multiaxiales en productos y probetas normalizadas, garantizando resultados precisos y fiables.

Características

Fuerza dinámica Energía: 2000 J

Tipo de ensayo

Impacto
Perforación

Aplicaciones

Materiales
Componentes

MÁQUINAS DE ENSAYO DE IMPACTO POR CAÍDA DE PESO

Brochure

En STEP Lab ofrecemos una amplia gama de máquinas de ensayo de impacto diseñadas para ofrecer un alto rendimiento en pruebas de impacto. Nuestras torres de caída están equipadas para realizar ensayos de impacto tanto uniaxiales como multiaxiales en productos y probetas normalizadas, garantizando resultados precisos y fiables.

Características

Fuerza dinámica Energía: 2000 J

Tipo de ensayo

Impacto
Perforación

Aplicaciones

Materiales
Componentes

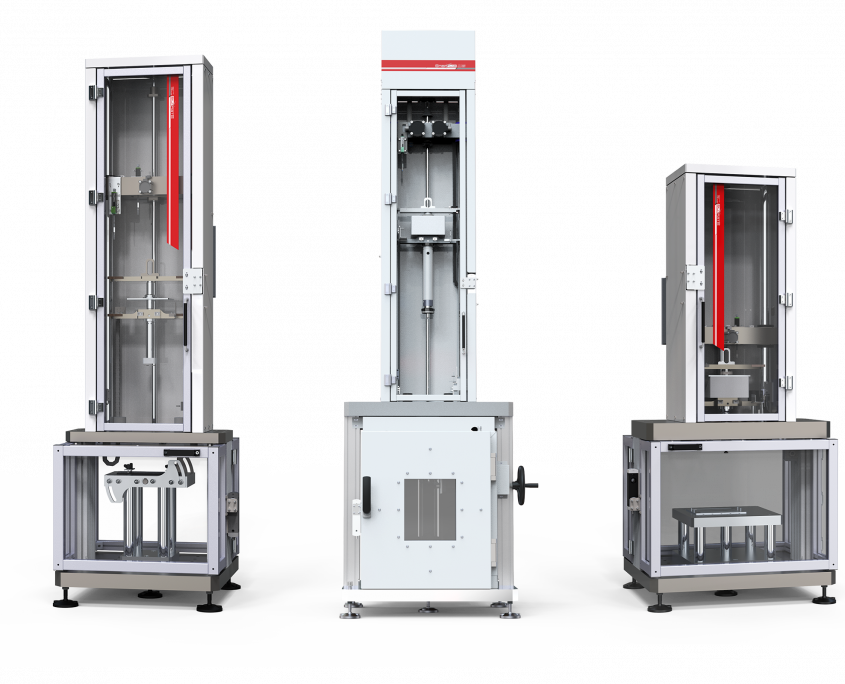

SISTEMAS DE IMPACTO (SERIE DW)

Con una amplia gama de energías de impacto de 0,2 a 2000 J, nuestras máquinas de ensayo de impacto son versátiles y adecuadas para una gran variedad de productos y materiales.
El gran volumen disponible para la colocación de muestras mejora aún más las capacidades de ensayo de nuestros sistemas de ensayo de impacto.

Además, ofrecemos una amplia selección de accesorios, como células de carga, sistemas antirrebote, aceleradores de muelle y una impresionante gama de impactadores instrumentados y portamuestras para nuestros impactómetros.

Descubra nuestra gama de torres de caída de peso y sistemas de pruebas de impacto y encuentre el más adecuado para su empresa, con el fin de obtener resultados precisos y repetibles.

Especificaciones

Facilidad de uso gracias a una interfaz de usuario intuitiva
Alta seguridad, gracias a los bloqueos de puerta que se activan al reiniciar la máquina
Sistema neumático de liberación de peso por caída
Elevación y posicionamiento automatizados de pesos
Altura de caída variable
Velocidad de impacto de hasta 5,0 m/s (hasta 20 m/s con sistema de precarga del muelle)
Juego de pesos de caída estándar: pesos de 0,5 a 10 kg, un total de 70 kg
Adquisición de la velocidad de impacto a 200 kHz
Velocidad de adquisición de señales forzadas de hasta 10 MHz
Cambio rápido de equipos de ensayo ISO a ASTM y viceversa
Gran variedad de empuñaduras, accesorios de prueba específicos
Integración con galgas extensométricas y células de carga piezoeléctricas

Características

Alta fiabilidad

Alta eficiencia

Estructura modular para una amplia gama de aplicaciones

Sistema automatizado de recuperación de peso y lectura rápida

Características

Sin mantenimiento
Alto rendimiento
Alta eficiencia
Amplio rango de uso
Instalación rápida y sencilla

Todas las versiones de nuestras máquinas de ensayo de impacto están equipadas con lectura directa de la velocidad y un sistema automático de recuperación y posicionamiento del impactador.
Para nuestras torres de caída de peso, también ofrecemos una amplia gama de soportes, masas, fijaciones y accesorios fácilmente modificables para pruebas de resistencia a la perforación, pruebas de impacto por tracción y pruebas de pelado en cuña, junto con pruebas de compresión y de componentes.
Además de todos los accesorios estándar para impactómetros, también existe la opción de trabajar con nosotros para desarrollar el equipo que mejor se adapte a sus necesidades.

Datos técnicos

Métrico

DW SERIES	DW750	DW1000	DW2000
Available with climatic chamber	-	✓	✓
Speed measurement	with high speed optical sensor	with high speed optical sensor	with high speed optical sensor
Acquisition sampling and resolution (load signal)	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit
*Technical specification of the standard configuration:**
Test area (WxD)	400x400 mm	690x690 mm	690x690 mm
Min. Fall height	0.04 m	0.04 m	0.04 m
Max. Fall height	1.40 m	1.40 m	1.40 m
Max. Fall weight	55 kg	70 kg	70 kg
Max. Impact velocity without acceleration system	5.2 m/s	5.2 m/s	5.2 m/s
Max. Fall weight with acceleration	12.50 kg	20 kg	40 kg
Max. Impact velocity with acceleration system	24 m/s	20 m/s	20 m/s
Max. Impact energy	750 J	1000 J	2000 J
Installation information:
Compressed air	6-8 bar	6-8 bar	6-8 bar
Machine dimensions (WxDxH)	780x600x2500 mm	800x1400x3500 mm	800x1400x3500 mm
Machine weight	600 kg	950 kg	1400 kg

* STEP Lab's Drop towers are usually customized to meet the actual customer's needs. Please contact us for more information.

Imperial

DW SERIES	DW750	DW1000	DW2000
Available with climatic chamber	-	✓	✓
Speed measurement	with high speed optical sensor	with high speed optical sensor	with high speed optical sensor
Acquisition sampling and resolution (load signal)	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit
*Technical specification of the standard configuration:**
Test area (WxD)	15.75x15.75 in	27.17x27.17 in	27.17x27.17 in
Min. Fall height	0.13 ft	0.13 ft	0.13 ft
Max. Fall height	4.59 ft	4.59 ft	4.59 ft
Max. Fall weight	121.25 lb	154.32 lb	154.32 lb
Max. Impact velocity without acceleration system	204.72 in/s	204.72 in/s	204.72 in/s
Max. Fall weight with acceleration	27.56 lb	44.09 lb	88.18 lb
Max. Impact velocity with acceleration system	944.88 in/s	787.40 in/s	787.40 in/s
Max. Impact energy	750 J	1000 J	2000 J
Installation information:
Compressed air	87.02 – 116.03 psi	87.02 – 116.03 psi	87.02 – 116.03 psi
Machine dimensions (WxDxH)	30.71x23.62x98.43 in	31.50x55.12x137.80 in	31.50x55.12x137.80 in
Machine weight	1322.77 lb	2094.39 lb	3086.47 lb

Métrico

DW SERIES	DW750	DW1000	DW2000
Available with climatic chamber	-	✓	✓
Speed measurement	with high speed optical sensor	with high speed optical sensor	with high speed optical sensor
Acquisition sampling and resolution (load signal)	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit
*Technical specification of the standard configuration:**
Test area (WxD)	400x400 mm	690x690 mm	690x690 mm
Min. Fall height	0.04 m	0.04 m	0.04 m
Max. Fall height	1.40 m	1.40 m	1.40 m
Max. Fall weight	55 kg	70 kg	70 kg
Max. Impact velocity without acceleration system	5.2 m/s	5.2 m/s	5.2 m/s
Max. Fall weight with acceleration	12.50 kg	20 kg	40 kg
Max. Impact velocity with acceleration system	24 m/s	20 m/s	20 m/s
Max. Impact energy	750 J	1000 J	2000 J
Installation information:
Compressed air	6-8 bar	6-8 bar	6-8 bar
Machine dimensions (WxDxH)	780x600x2500 mm	800x1400x3500 mm	800x1400x3500 mm
Machine weight	600 kg	950 kg	1400 kg

* STEP Lab's Drop towers are usually customized to meet the actual customer's needs. Please contact us for more information.

Imperial

DW SERIES	DW750	DW1000	DW2000
Available with climatic chamber	-	✓	✓
Speed measurement	with high speed optical sensor	with high speed optical sensor	with high speed optical sensor
Acquisition sampling and resolution (load signal)	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit	from 50 kHz to 100 kHz @ 24 bit from 250 kHz to 14 MHz @ 16 bit
*Technical specification of the standard configuration:**
Test area (WxD)	15.75x15.75 in	27.17x27.17 in	27.17x27.17 in
Min. Fall height	0.13 ft	0.13 ft	0.13 ft
Max. Fall height	4.59 ft	4.59 ft	4.59 ft
Max. Fall weight	121.25 lb	154.32 lb	154.32 lb
Max. Impact velocity without acceleration system	204.72 in/s	204.72 in/s	204.72 in/s
Max. Fall weight with acceleration	27.56 lb	44.09 lb	88.18 lb
Max. Impact velocity with acceleration system	944.88 in/s	787.40 in/s	787.40 in/s
Max. Impact energy	750 J	1000 J	2000 J
Installation information:
Compressed air	87.02 – 116.03 psi	87.02 – 116.03 psi	87.02 – 116.03 psi
Machine dimensions (WxDxH)	30.71x23.62x98.43 in	31.50x55.12x137.80 in	31.50x55.12x137.80 in
Machine weight	1322.77 lb	2094.39 lb	3086.47 lb

Métodos de ensayo de impacto

Los métodos más comunes de ensayo de impacto por caída de peso incluyen:

Ensayo de resistencia a la perforación
Ensayo CAI (Compresión Tras Impacto)
Ensayo de impacto por tracción
Ensayo de flexión en 3 puntos
Ensayo de impacto por pelado en cuña.

Estos ensayos evalúan la tenacidad de los polímeros, las curvas carga-deflexión

y la absorción total de energía durante los impactos.

Normas certificadas

Plásticos

ENSAYO	MATERIAL	NORMA	DESCRIPCIÓN
Impacto	Plásticos	ASTM D1709	Resistencia al impacto de películas de plástico con el método del dardo en caída libre
Impacto	Plásticos	ASTM D3763	Propiedades de perforación de plásticos a alta velocidad mediante sensores de carga y desplazamiento
Impacto	Plásticos	ASTM D5420	Resistencia al impacto de una probeta plana de plástico rígido por un punto impactado por un peso que cae (impacto Gardner)
Impacto	Plásticos	ISO 13802	Ensayos Charpy, Izod y de tracción
Impacto	Plásticos	ISO 179-1 ISO 179-2	Determinación de las propiedades de impacto Charpy
Impacto	Plásticos	ISO 180	Plásticos – Determinación de la resistencia al impacto Izod
Impacto	Plásticos	ISO 6603-1 ISO 6603-2	Determinación del comportamiento al impacto por perforación de plásticos rígidos
Impacto	Plásticos	ISO 7765-1 ISO 7765-2 BS 2782-3	Películas y láminas de plástico – Determinación de la resistencia al impacto mediante el método del dardo en caída libre

Protecciones

ENSAYO	MATERIAL	NORMA	DESCRIPCIÓN
Impacto	Protecciones	EN 1621-2	Protectores dorsales para motocicletas – Requisitos y métodos de ensayo

Metal

ENSAYO	MATERIAL	NORMA	DESCRIPCIÓN
Impacto	Metal	ASTM E208 SEP 1325	Realización del ensayo de caída de peso para determinar la temperatura de transición de no ductilidad de los aceros ferríticos (ensayo de Pellini).
Impacto	Metal	ASTM E23	Ensayos de impacto en barras entalladas de materiales metálicos
Impacto	Metal	ASTM E436	Ensayos de desgarro por caída de aceros ferríticos
Impacto	Metal	ISO 10274	Ensayo de desgarro con peso de caída
Impacto	Metal	ISO 148-1 ISO 148-2	Ensayo de impacto Charpy

Compuestos

ENSAYO	MATERIAL	NORMA	DESCRIPCIÓN
Impacto	Compuestos	EN 6038	Determinación de la resistencia a la compresión tras el impacto (ensayo CAI)
Impacto	Compuestos	ISO 18352	Determinación de las propiedades de compresión tras un impacto con un nivel específico de energía de impacto (ensayo CAI)
Impacto	Compuestos	ASTM D7136/D7136M	Medición de la resistencia al daño de un compuesto de matriz polimérica reforzado con fibras ante un impacto de caída de peso (Compression After Impact – CAI).

Bicicletas

ENSAYO	MATERIAL	NORMA	DESCRIPCIÓN
Impacto	Bicicletas	JIS D 9431	Ensayo de impacto en sillín de bicicleta

Biomédica

ENSAYO	MATERIAL	NORMA	DESCRIPCIÓN
Impacto	Biomédica	ISO 11491	Determinación de la resistencia al impacto de las cabezas esféricas de cerámica para prótesis de cadera

Explore nuestro catálogo o póngase en contacto con nosotros para encontrar juntos el producto adecuado para su empresa.
