BANC D’ESSAI D’AMORTISSEURS À ULTRA-HAUTE DYNAMIQUE

SÈRIE XUD

Brochure

Chez STEP Lab, nous avons conçu un incroyable banc d’essai pour les amortisseurs, le XUD. Cette machine d’essai ultra-haute dynamique est parfaite pour les essais de courte durée avec des accélérations très élevées allant jusqu’à 100 G.

Caractéristiques

Force de pointe max: 31.2 kN
Force dynamique max: 8.1 kN
Accélération max: 100 G

Type d’essai

Performance

Applications

Amortisseurs
Suspensions

BANC D’ESSAI D’AMORTISSEURS À ULTRA-HAUTE DYNAMIQUE

SÈRIE XUD

Brochure

Chez STEP Lab, nous avons conçu un incroyable banc d’essai pour les amortisseurs, le XUD. Cette machine d’essai ultra-haute dynamique est parfaite pour les essais de courte durée avec des accélérations très élevées allant jusqu’à 100 G.

Caractéristiques

Force de pointe max: 31.2 kN
Force dynamique max: 8.1 kN
Accélération max: 100 G

Type d’essai

Performance

Applications

Amortisseurs
Suspensions

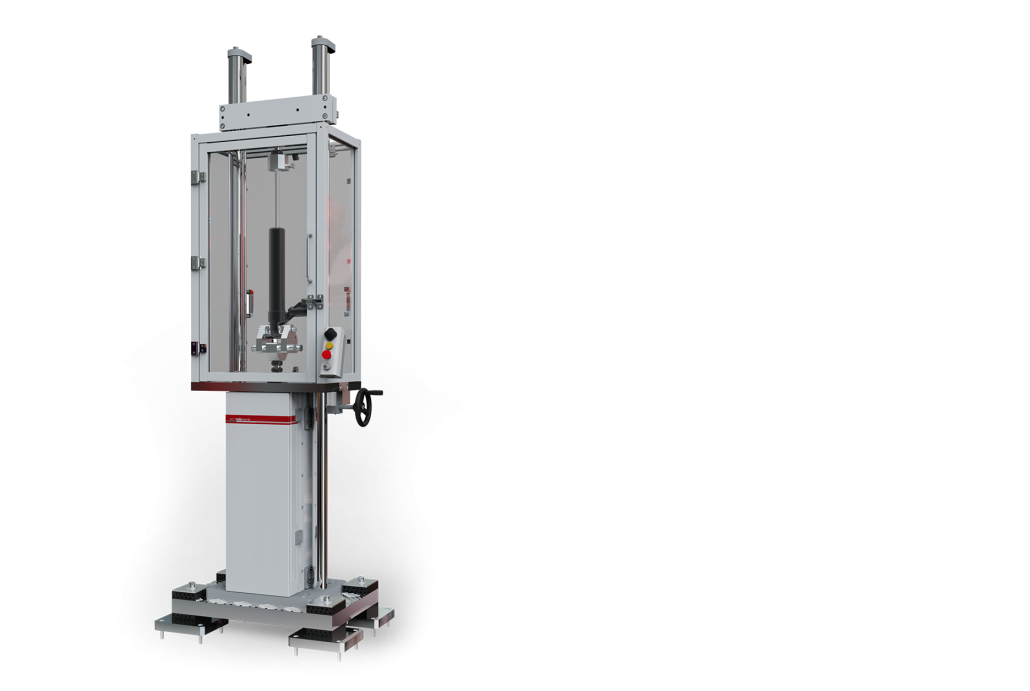

SYSTÈME D’ESSAI À ULTRA-HAUTE DYNAMIQUE

Chez STEP Lab, nous avons introduit XUD, la solution ultra-haute dynamique pour les amortisseurs et les suspensions.

Applications

Essais de haute dynamique des amortisseurs/suspensions
Essais de caractérisation
Essais de fiabilité
Essais à vitesse de déformation élevée jusqu’à 6 m/s

Caractéristiques

Contrôle en boucle fermée de la force et du déplacement par le système de contrôle du centre d’essai
Reproduction de profils sinusoïdaux, triangulaires et personnalisés
Acquisition de données à haute résolution (24 bits)
Positions d’installation variables
Contrôleur en position séparée et libre
Programmation flexible des séquences de test grâce à l’interface graphique du Test Center
Grande variété de pinces, d’outils d’essai et de cellules de charge
Intégration avec des extensomètres et des chambres climatiques

Avantages

Des performances dynamiques exceptionnelles
Maintenance tendue vers zéro grâce à l’absence de transmission mécanique
Faible consommation d’énergie grâce au rendement élevé du moteur électrique et à l’absence de transmission mécanique.
Possibilité de gérer jusqu’à 10 actionneurs en mode synchronisé afin de créer un système à 4 colonnes
Configuration géométrique flexible : la machine peut être achetée en tant qu’actionneur linéaire sans colonnes transversales supérieures.
Large gamme d’utilisation grâce à la vitesse programmable jusqu’à 6 000 mm/s et à la course élevée de plus de 200 mm
Installation facile grâce à la demande d’une seule prise électrique et d’air comprimé

DONNÉES TECHNIQUES

XUD SERIES	XUD05	XUD010	XUD020	XUD030
Max. Peak Force	5.50 kN	10.40 kN	20.50 kN	31.20 kN
Max. Dynamic Force	1.50 kN	2.70 kN	5.40 kN	8.10 kN
Max. Static Force	1.00 kN	2.10 kN	4.20 kN	6.30 kN
Max. Test Speed	6.00 m/s	6.00 m/s	6.00 m/s	6.00 m/s
Max. Speed at Peak Force	4.00 m/s	4.00 m/s	4.00 m/s	4.00 m/s
Max. Test Frequency	500* Hz	500* Hz	500* Hz	500* Hz
Standard Stroke	220 mm	220 mm	220 mm	220 mm
Cooling	Air	Air	Air	Air
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V

LA GAMME DE BANCS D’ESSAIS D’ABSORBEURS DE CHOCS

Outre la série XUD, nous proposons une gamme d’autres machines d’essai conçues pour les essais d’amortisseurs. Nos produits sont conçus pour surpasser les systèmes hydrauliques en répondant efficacement aux besoins de haute performance, de facilité d’installation et de faible consommation d’énergie. Nous proposons la plus large gamme de systèmes d’essai de suspension et d’amortisseurs disponibles, avec des charges de pointe allant jusqu’à 120 kN et des charges dynamiques continues allant jusqu’à 75 kN.


	LUD SERIES	HUD SERIES	XUD SERIES	KUD SERIES	EOL SERIES
Type of test	Performance Reliability	Performance Quality	Performance	Durability Reliability	End of Line Quality
Max. Speed	1.5 m/s	8.0 m/s	6.0 m/s	6.0 m/s	6.5 m/s
Max. Acceleration	6 G	65 G	100 G	50 G	65 G
Peak load	22 kN	120 kN	31 kN	126 kN	66 kN
Dynamic load	7 kN	75 kN	8.1 kN	82 kN	24 kN
Static load	6 kN	45 kN	6.3 kN	58 kN	18 kN

Toutes les machines d’essai d’amortisseurs

Caractéristiques

Aucune maintenance
Haute performance
Haute efficacité
Large gamme d’utilisation
Installation rapide et facile

Caractéristiques

Aucune maintenance

Haute performance

Haute efficacité

Large gamme d’utilisation

Installation rapide et facile

XUD010 – MACHINE D’ESSAI D’AMORTISSEURS À ULTRA-HAUTE DYNAMIQUE

XUD010 est une machine électrique à haute dynamique, dédiée aux essais d’amortisseurs et d’absorbeurs de chocs avec une large gamme de vitesse pour les essais dynamiques avec HIL (Hardware-in-the-Loop). Le moteur linéaire, conçu par STEP Lab, assure les meilleures performances du marché !
