SYSTÈMES D’ESSAI POUR PROTHÈSES

Brochure

Chez STEP Lab, nous concevons et fabriquons des systèmes de test pour prothèses, offrant une large gamme de solutions modulaires et personnalisables adaptées aux besoins spécifiques de chaque client.

Caractéristiques

Force statique max: 268 kN
Force dynamique max: 200 kN
Vitesse max: 6,5 m/s

Normes clés

ISO 10328
ISO 11491
ISO 14879-1
ISO 22675

Prothèses

Genou
Membres inférieurs
Hanche

SYSTÈMES D’ESSAI POUR PROTHÈSES

Brochure

Chez STEP Lab, nous concevons et fabriquons des systèmes de test pour prothèses, offrant une large gamme de solutions modulaires et personnalisables adaptées aux besoins spécifiques de chaque client.

Caractéristiques

Force statique max: 268 kN
Force dynamique max: 200 kN
Vitesse max: 6,5 m/s

Normes clés

ISO 10328
ISO 11491
ISO 14879-1
ISO 22675

Prothèses

Genou
Membres inférieurs
Hanche

TESTS SUR LES PRODUITS BIOMÉCANIQUES ET ORTHOPÉDIQUES

NOS SYSTÈMES

Nos systèmes sont conçus pour couvrir une large gamme de tests biomécaniques et orthopédiques, avec une précision et une fiabilité maximales.

Systèmes électromécaniques (EA): parfait pour les essais statiques et cycliques à long terme.
Systèmes électrodynamiques (UD): Idéal pour les essais dynamiques et de fatigue à haute fréquence.
Solutions modulaires et personnalisées : systèmes de test qui, grâce à des accessoires dédiés, peuvent être adaptés aux tests sur les prothèses de hanche, de genou, de colonne vertébrale et des membres inférieurs.

LOGICIEL DE TEST DE PROTHÈSES

NOUVEAU MODULE POUR LA NORME ISO 22675

Le nouveau module logiciel du Test Center a été conçu pour les essais structurels et cycliques des dispositifs cheville-pied et des orthèses, conformément à la norme ISO 22675. Ce module gère l’intégralité de la séquence d’essai, de la configuration des paramètres à l’analyse des résultats, en effectuant la compensation inertielle, en calculant la rigidité du pied et en initialisant le profil de mouvement, le tout sans aucune intervention manuelle entre une phase et la suivante.

Algorithme EEPIC

Au cœur du système de contrôle se trouve EEPIC, notre algorithme de contrôle par apprentissage itératif. EEPIC corrige le profil de mouvement d’entrée en fonction de l’erreur mesurée lors des cycles précédents, affinant progressivement l’essai jusqu’à ce que la condition de charge cible soit reproduite avec une grande précision.

Cette version est dite « améliorée » pour deux raisons. Premièrement, la précision de contrôle a augmenté d’un ordre de grandeur par rapport à la version précédente, ce qui permet au système de suivre de plus près le profil de charge cible sur toute la plage des positions angulaires. Deuxièmement, un nouveau composant en temps réel empêche activement tout dépassement lors de la mise en charge cyclique — en corrigeant le profil d’entrée au fur et à mesure que l’essai se déroule, plutôt que seulement entre les cycles.

Vous pouvez suivre le contrôle itératif en direct : chaque paramètre de contrôle est mis à jour en temps réel au fur et à mesure que les cycles progressent, offrant ainsi une visibilité totale sur la manière dont le système converge vers la condition de charge cible sans avoir à attendre le post-traitement.

Paramètres d’essai configurables

Cycles d’essai
Fréquence d’essai

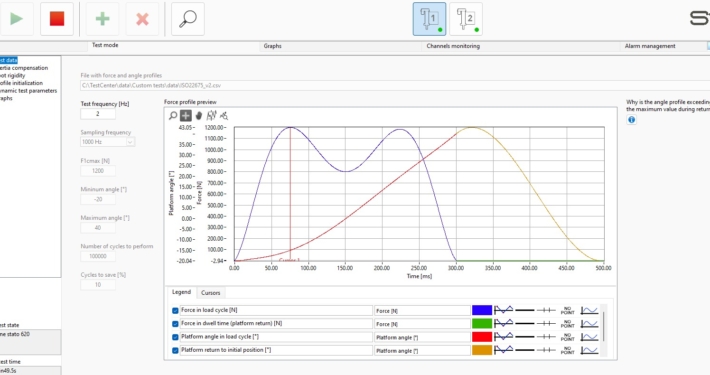

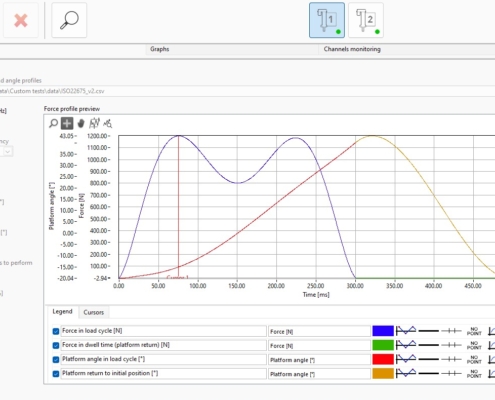

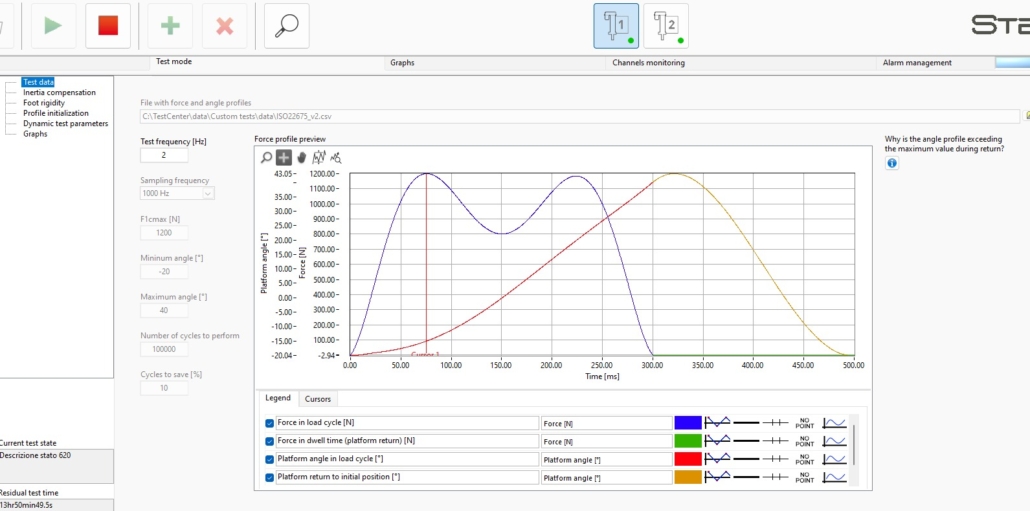

Mise à l’échelle du profil de charge pour différents niveaux de charge et différentes positions angulaires, avec un aperçu du profil avant le lancement de l’essai

Séquence d’essai automatisée

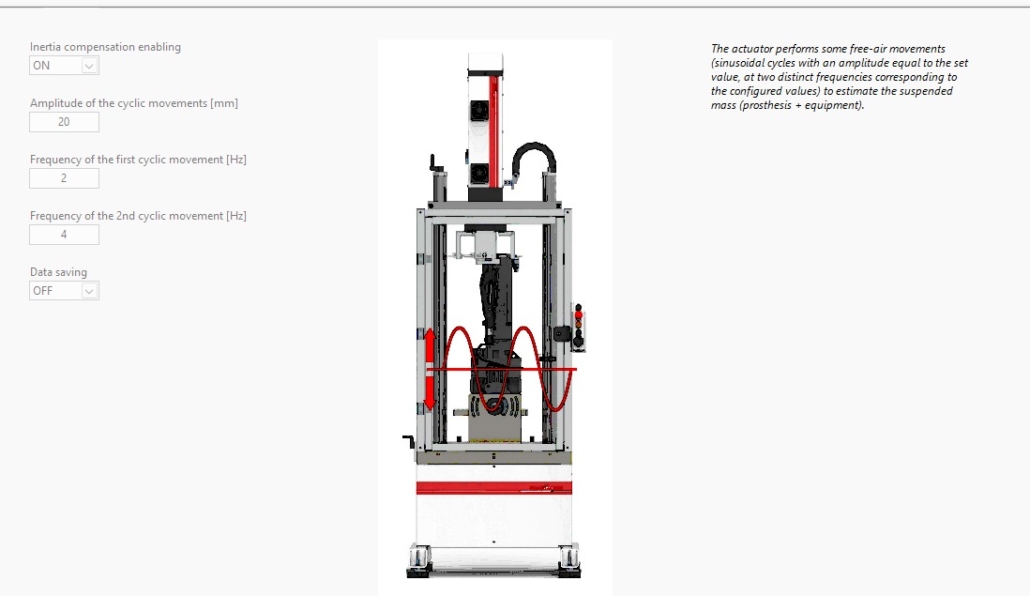

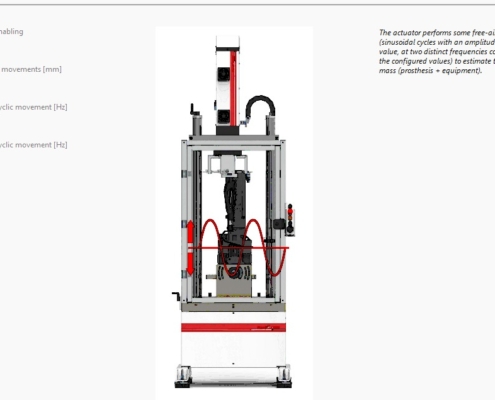

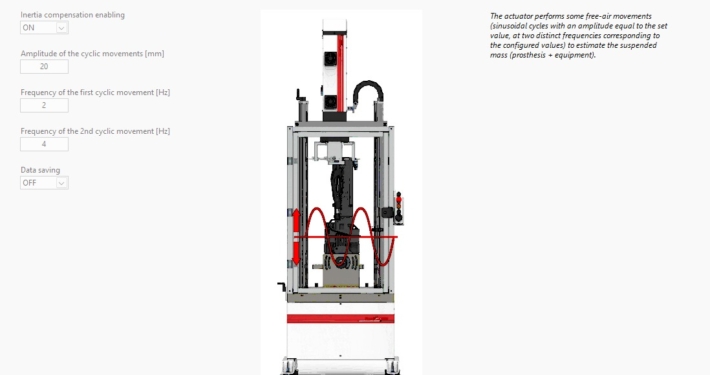

Compensation inertielle
Calcul de la rigidité du pied
Initialisation du profil de mouvement effectués de manière séquentielle sans intervention manuelle

Autres fonctionnalités

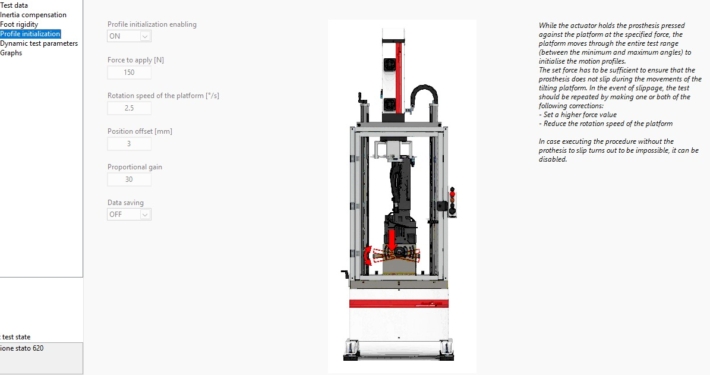

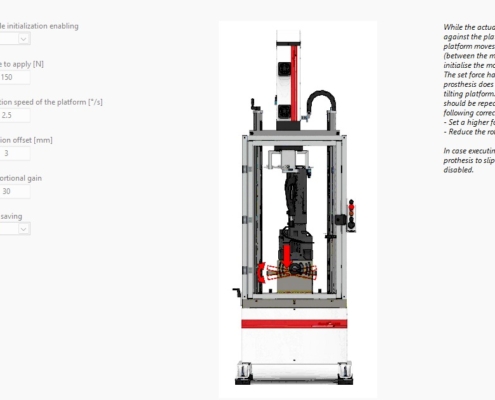

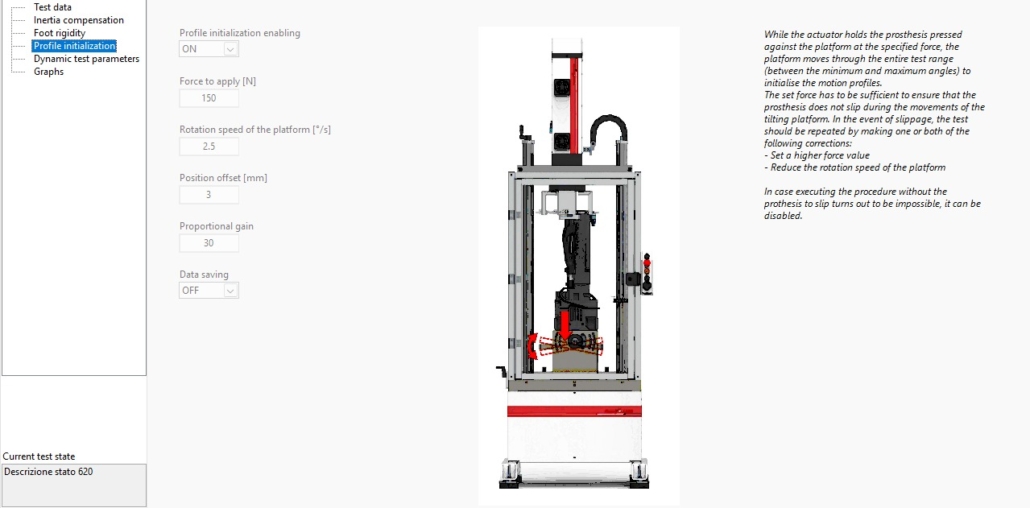

Estimation du point de contact pied-sol : calculée à chaque position angulaire lors de l’initialisation du profil de mouvement

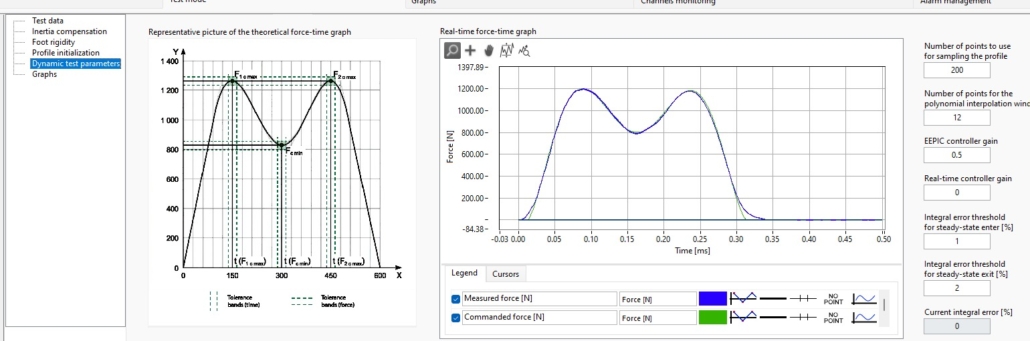

Surveillance du contrôle en temps réel : visibilité complète des paramètres de contrôle itératifs pendant l’exécution de l’essai

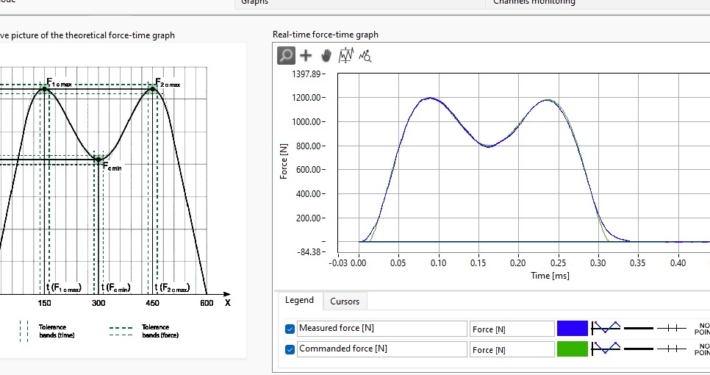

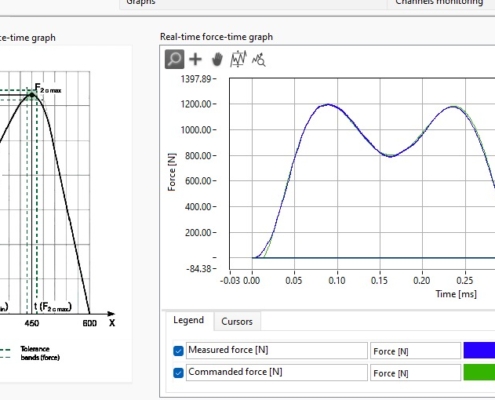

Mesures de force et de déplacement : enregistrées en continu et représentées graphiquement en fonction du temps et de l’angle
Détection automatique des défauts : dérivée des mesures de force et de déplacement effectuées pendant l’essai

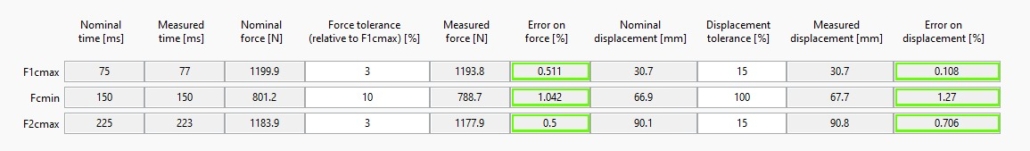

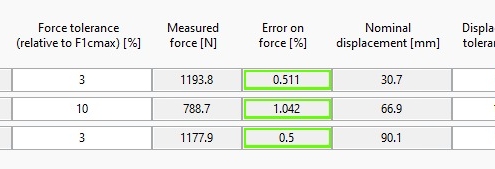

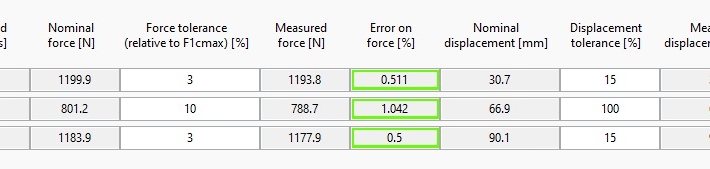

Surveillance des erreurs en temps réel : pourcentages d’erreur affichés dans l’interface pendant l’exécution de l’essai, sans nécessiter de post-traitement

SYSTÈMES PERSONNALISABLES

ACCESSOIRES ET COMPOSANTS SUPPLÉMENTAIRES

Chaque laboratoire et chaque entreprise ont des besoins différents. C’est pourquoi nos systèmes peuvent être personnalisés :

Actionneurs : disponibles en différentes puissances et fréquences, pour les essais statiques, dynamiques et de fatigue.
Accessoires : pinces, supports et fixations spécifiques pour chaque type d’implant (hanche, genou, plaques osseuses, vis, cheville-pied).
Installations et environnements d’essai : bains thermostatiques pour simuler les conditions physiologiques, chambres climatiques pour les essais dans des environnements contrôlés.
Logiciel de contrôle : interface simple et complète pour réaliser des tests standard ou des procédures personnalisées.

NORMES PRINCIPALES

Nos systèmes prennent en charge un large éventail de normes internationales, garantissant ainsi la conformité des tests :

Catégorie	Normes clés
Prothèses de hanche	ISO 7206-4, ISO 7206-6, ISO 7206-10, ISO 7206-12, ISO 7206-13, ASTM F2580, ASTM F2009
Prothèses du genou	ISO 14879-1, ASTM F1800
Prothèses des membres inférieurs	ISO 10328, ISO 22675
Implants rachidiens	ASTM F1717, ASTM F1798, ISO 12189
Ostéosynthèse (plaques, vis, clous)	ASTM F382, ISO 9585, ASTM F543, ISO 6475
Revêtements	ASTM F1044, ASTM F1160

Caractéristiques

Aucune maintenance

Haute performance

Haute efficacité

Large gamme d’utilisation

Installation rapide et facile

Caractéristiques

Aucune maintenance
Haute performance
Haute efficacité
Installation rapide et facile

EA050 – MACHINE POUR ESSAIS CONFORMES À LA NORME ISO 22675

Une image vaut mille mots : regardez notre machine électromécanique EA050 en action et découvrez comment un test de prothèse est effectué conformément à la norme ISO 22675.
