Chez STEP Lab, nous nous engageons à fournir des solutions de pointe qui répondent aux exigences rigoureuses de la norme ASTM F382.
Nos machines et accessoires d’essai avancés sont conçus pour garantir la plus haute qualité et la plus grande précision dans les essais de plaques osseuses métalliques.
Introduction aux plaques osseuses métalliques
Les plaques osseuses métalliques font partie intégrante de la chirurgie reconstructive orthopédique.
Ils assurent l’alignement et la fixation de deux segments osseux ou plus, garantissant une guérison correcte tout en maintenant un soutien structurel.
La solidité et la rigidité de ces plaques sont essentielles, car elles doivent résister à diverses contraintes mécaniques au cours du processus de cicatrisation.
La quantification des caractéristiques de flexion, telles que la résistance à la flexion et la rigidité, est cruciale.
Ces mesures offrent aux chirurgiens des informations précieuses sur les performances des plaques osseuses et permettent aux chercheurs de comparer différents matériaux et conceptions.
En outre, il est essentiel de comprendre la durée de vie de ces dispositifs sur des périodes spécifiques ou des plages de charge maximale pour garantir leur fiabilité à long terme.
Qu’est-ce que l’ASTM F382 ?
ASTM F382 est la spécification standard et la méthode de test pour les plaques osseuses métalliques.
Il fournit un cadre complet pour classer, définir et mesurer les caractéristiques géométriques et de performance de ces plaques.
Cette norme est essentielle pour établir des méthodes cohérentes et comprend des lignes directrices sur les spécifications des matériaux, l’étiquetage, les exigences en matière de manipulation et les essais de performance mécanique.
ASTM F382 : Méthodes d’essai
Essai de flexion à cycle unique
Cette méthode permet de mesurer la rigidité en flexion, la rigidité structurelle et la résistance en flexion des plaques osseuses métalliques.
Elle permet de déterminer les propriétés structurelles intrinsèques des plaques.

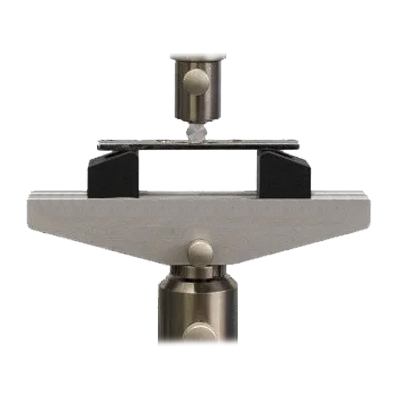

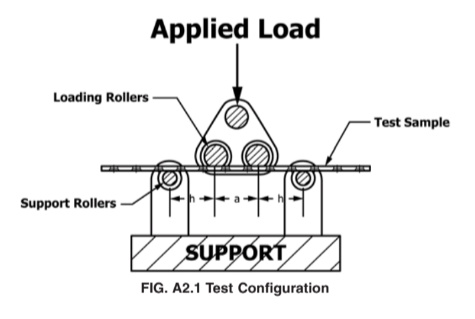

La configuration d’essai consiste à placer l’échantillon de plaque osseuse dans un dispositif de fixation et à appliquer des charges croissantes jusqu’à ce que des mesures de déplacement spécifiques soient enregistrées.
La procédure d’essai est la suivante :
- Préparation des échantillons : Préparer les échantillons conformément aux lignes directrices standard.
- Alignement : Placer la plaque osseuse dans le dispositif d’essai, en alignant son axe long perpendiculairement aux axes des rouleaux de chargement.
- Application de la charge : Appliquer des charges incrémentales et enregistrer la courbe de la charge en fonction du déplacement du point de charge.
Essai de fatigue en flexion
Cette méthode permet d’évaluer la résistance à la fatigue des plaques osseuses dans des conditions de charge cyclique.
Il évalue la façon dont les plaques se comportent sous des contraintes de flexion répétées au fil du temps.
La procédure d’essai de fatigue est la suivante :
- Détermination de la charge : Déterminer les niveaux de charge pour les essais de fatigue.
- Alignement de l’échantillon : Placer la plaque osseuse dans le dispositif d’essai, en veillant à ce qu’elle soit bien alignée et en contact avec les rouleaux.
- Chargement cyclique : Appliquer des charges cycliques à une fréquence (la norme est de 5 Hz) jusqu’à ce que l’échantillon se casse ou que le nombre de cycles atteigne la limite d’écoulement.
- Enregistrement des données : Enregistrer le moment maximal, le nombre de cycles à la fin de l’essai, le mode de défaillance et le lieu de la défaillance.
ASTM F382 : Calculs importants
Les principaux calculs effectués au cours de ces tests sont les suivants :
- Rigidité en flexion : Mesure de la résistance de la plaque osseuse à la flexion.
- Rigidité structurelle en flexion : La rigidité globale de la plaque.
- Déplacement décalé de 2 % : Déplacement auquel la plaque osseuse présente une déformation permanente de 2 %.
- Résistance à la flexion : La contrainte maximale que la plaque osseuse peut supporter avant de se rompre.
Conclusion
La compréhension et le respect de la norme ASTM F382 sont essentiels pour le développement et l’évaluation des plaques osseuses métalliques.
En suivant ces méthodes normalisées, les chercheurs et les professionnels de la santé peuvent garantir la fiabilité et l’efficacité des plaques osseuses utilisées en chirurgie orthopédique, ce qui améliore en fin de compte les résultats pour les patients.
Machines d’essai pour ASTM F382
Notre machine d’essais électrodynamiques et de fatigue UD est une solution polyvalente pour réaliser des essais conformes à la norme ASTM F382.
-
- Charges dynamiques jusqu’à 100kN
- Pas d’entretien et installation facile
- Faible consommation d’énergie
- Test très fiable
