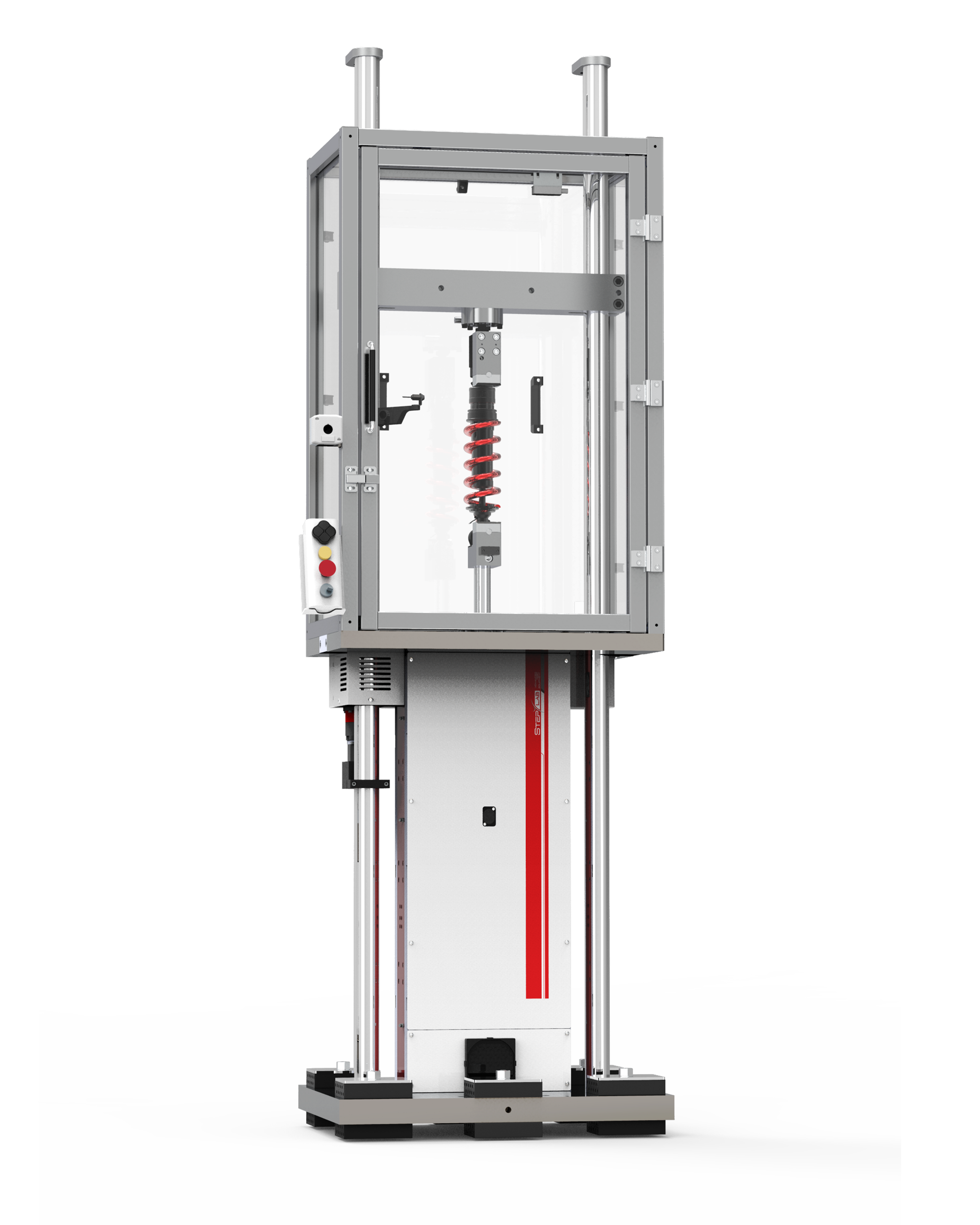

Modulo di controllo prove meccaniche dinamiche per ammortizzatori
di ogni veicolo, il nostro software è organizzato per essere facilmente
adattato ad ogni tipologia di test secondo i principali standard internazionali.
Il programma è organizzato per proporti pre-set modificabili
delle prove più comuni o permetterti di realizzare velocemente
la personalizzazione della prova.MODULO PROVE AMMORTIZZATORIBrochure
Dynamic mechanical test module for shock absorbers of any vehicle, our software is
organised to be easily adapted to each type of test according to the main international
standards. The programme is organised to offer you editable pre-sets of the most
common tests or allow you to quickly customise your test.SHOCK ABSORBER TEST MODULEBrochure

Durata

Caratterizzazione

Test con temperature incrementali

Verifica di qualità

  • Durata

  • Caratterizzazione

  • Test con temperature incrementali

  • Verifica di qualità

Gestione delle prove per ammortizzatori

Soddisfa uno spettro completo di esigenze di test di prestazioni, durata e garanzia di qualità con il portafoglio completo di software di test per ammortizzatori STEP Lab. Progettati per supportare il crescente complemento di sistemi di test degli ammortizzatori elettrici STEP Lab, questi programmi offrono funzionalità complete di creazione di test, runtime e acquisizione dati efficienti, report automatizzati e numerosi metodi per la presentazione e l’analisi.

Monitora le proprietà dinamiche rispetto al tempo o ai cicli di fatica.

  • Campiona la forza, la lunghezza e la relazione di fase specificate dei segnali di ingresso
  • Calcola e visualizza (9) proprietà fondamentali: K*, K’, K”, Fase, Tan Delta, Ammortizzazione, Energia totale, spostamento e ampiezza del carico
  • Supporta il controllo dei limiti per attivare azioni appropriate
  • Gestione dei canali PWM per ammortizzatori attivi.

l software STEP Lab Damper Testing consente di soddisfare una gamma completa di requisiti di test delle prestazioni degli ammortizzatori, da quelli di base a quelli avanzati.

Per test di prestazioni di base basta fare clic su alcune finestre di configurazione:

  • Seleziona la forma d’onda richiesta per eccitare il campione
  • Definisce il numero di cicli di test
  • Imposta il numero di cicli di raccolta dati
  • Seleziona i risultati del test da visualizzare

Per i test delle prestazioni avanzati, il software consente di modificare facilmente il  tipo e la forma di eccitazione applicata al campione:

  • Cambia la frequenza o la velocità del ciclo
  • Definisce i livelli finali
  • Crea passaggi di eccitazione complessi e integrati

Test di temperatura incrementale: predefinisce le temperature alle quali vengono acquisiti i dati sulle prestazioni per simulare accuratamente le prestazioni degli ammortizzatori in ambienti di lavoro reali

Monitoraggio della temperatura: misura la temperatura del campione durante il test

Carico laterale: applica una forza controllata su un campione per simulare in modo più accurato le condizioni del campo

Conservazione della velocità: raggiunge livelli finali precisi di velocità sinusoidale

Il software STEP Lab consente di scalare facilmente un test di durata per soddisfare i requisiti specifici, dal test di resistenza più semplice a studi di guasto complessi:

Set completo di forme d’onda di comando:

  • Sinusoidale
  • Rampa
  • Sine-on-Sine
  • Ramp-on-Ramp
  • Blocco ciclico.
  • Profili definiti dall’utente
  • Compensazione della forma d’onda – compensazione della valle del picco, controllo della fase dell’ampiezza, fase della valle del picco

Durata del paraurti di sbalzo: replica accuratamente una specifica forza di impatto del paraurti a sobbalzo su un numero predefinito di cicli

Raffreddamento ad acqua: assicura la stabilizzazione della temperatura durante l’intera sequenza di test

Carico laterale: applica una forza fuori asse controllata su un campione per simulare il carico del mondo reale

Il software STEP Lab fornisce gli strumenti per creare un’interfaccia operatore intuitiva e di facile utilizzo per eseguire efficienti controlli della qualità di tipo pass/fail.

I dati pass/fail di ciascun test damper vengono archiviati come file di dati delimitato da tabulazioni e possono includere:

  • Nome del campione
  • Data e ora
  • Pass/fail complessivo
  • Risultato pass/fail per ogni risultato del test programmato
  • Pass/fail per la curva di inviluppo

Risultati dei test automatizzati: i dati del test, i risultati calcolati e le informazioni del test vengono salvati in una cartella di lavoro del test per la revisione e ulteriori analisi. Ogni cartella di lavoro di test include un foglio di lavoro per ogni file di dati e un file batch. Le opzioni di reporting tabulare includono:

  • Tutte le esecuzioni di test rispetto a tutte le condizioni di test
  • Esecuzioni di test multiple rispetto a condizioni selezionate
  • Esecuzione di un singolo test rispetto a tutte le condizioni



Funzioni del grafico di analisi degli ammortizzatori:

  • Forza vs. spostamento
  • Forza vs. velocità
  • Forza gas vs. spostamento
  • Forza di picco a velocità di picco
  • Forza a velocità di picco
  • Velocità al picco di forza
  • Spostamento vs. tempo
  • Forza vs. tempo
  • Velocità vs. tempo
  • Condizione vs. tempo
  • Forza di picco vs. temperatura
  • Tempo-spostamento-velocità combinati
  • Risultati del test
