SISTEMAS DE TESTE DE FREQUÊNCIA ULTRA-ALTA

Folheto

No STEP Lab, projetamos sistemas de teste de ultra-alta frequência capazes de atingir frequências de até 1000 Hz. Esses sistemas são projetados para analisar o comportamento dinâmico de materiais e componentes, oferecendo alto desempenho para aplicações DMA, NVH e HCF. O UHF complementa a série XUD para testes que exigem frequências mais altas.

Carga

de pico máx: 11.1 kN
Carga dinâmica máx: 5.5 kN
Frequência máx: 1000 Hz

Setores

Materiais
Automotivo

Testes

DMA
HCF
NVH

SISTEMAS DE TESTE DE FREQUÊNCIA ULTRA-ALTA

Folheto

No STEP Lab, projetamos sistemas de teste de ultra-alta frequência capazes de atingir frequências de até 1000 Hz. Esses sistemas são projetados para analisar o comportamento dinâmico de materiais e componentes, oferecendo alto desempenho para aplicações DMA, NVH e HCF. O UHF complementa a série XUD para testes que exigem frequências mais altas.

Carga

de pico máx: 11.1 kN
Carga dinâmica máx: 5.5 kN
Frequência máx: 1000 Hz

Setores

Materiais
Automotivo

Testes

DMA
HCF
NVH

FREQUÊNCIA ULTRA-ALTA PARA TESTES DE MATERIAIS E AMORTECEDORES

UM SISTEMA, MUITOS APLICATIVOS

O UHF é um sistema de teste de frequência ultra-alta versátil, projetado para atingir frequências de até 1000 Hz e realizar uma ampla gama de testes, desde Análise Mecânica Dinâmica (DMA) em elastômeros até testes NVH em amortecedores.

Principais recursos

Frequência de teste de até 1000 Hz
Cargas dinâmicas até 5,5 kN
Velocidade máxima de 5 m/s
Baseado em atuadores eletrodinâmicos de alto desempenho (100% elétricos, sem óleo hidráulico)
Estrutura de alta ressonância: minimiza as vibrações e ressonâncias e permite a instalação de uma variedade de atuadores
Atuadores intercambiáveis na mesma estrutura: o design modular permite que diferentes atuadores sejam montados na mesma estrutura, proporcionando maior capacidade de carga quando necessário.
Precisão de controle excepcional: gerenciamento preciso da força e do deslocamento
Alta respuesta dinámica: perfecto para caracterizar materiales viscoelásticos o probar amortiguadores en frecuencias de excitación realistas.

Saiba mais sobre:

>TESTES DE MATERIAIS (DMA, HCF, …)

>TESTES DE AMORTECEDORES (NVH)

UHF: TESTE DE MATERIAIS

TESTE DE MATERIAIS EM ALTAS FREQUÊNCIAS

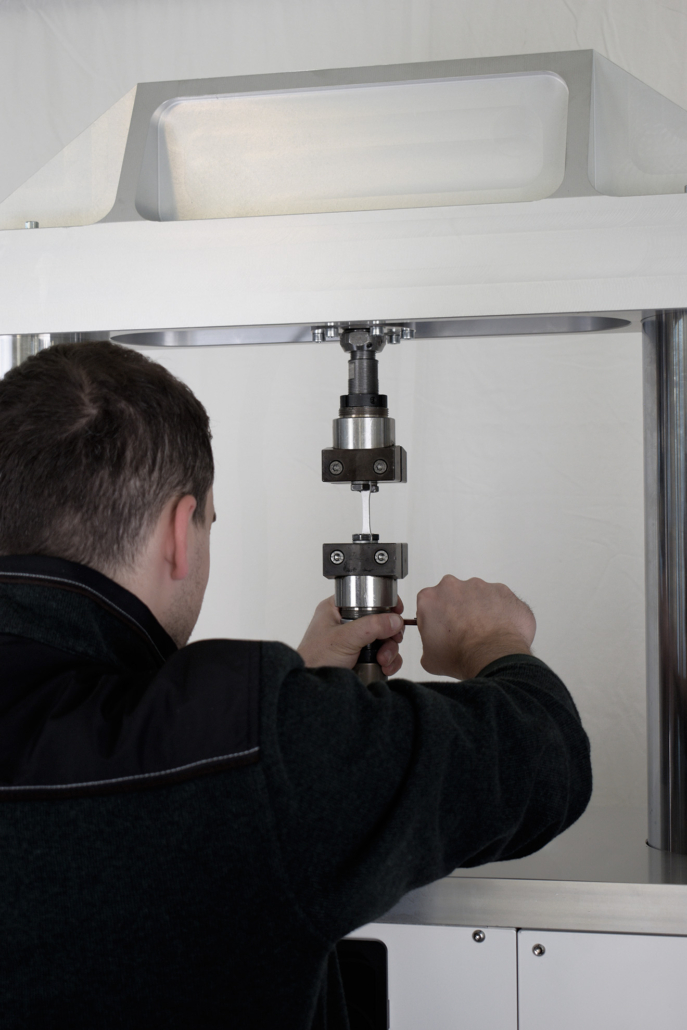

O sistema UHF foi projetado para realizar:

Análise mecânica dinâmica (DMA) em elastômeros.
Testes de fadiga de alto ciclo (HCF) em metais e compósitos.
Análise do Espectro de Densidade de Potência (PSD).
Mecânica da fratura.

Isso o torna ideal tanto para laboratórios de pesquisa quanto para ambientes de validação industrial, onde precisão, repetibilidade e confiabilidade são essenciais.

Especificações técnicas

UHF: TESTE DE AMORTECEDORES

MEDIÇÕES DE VIBRAÇÃO EM AMORTECEDORES

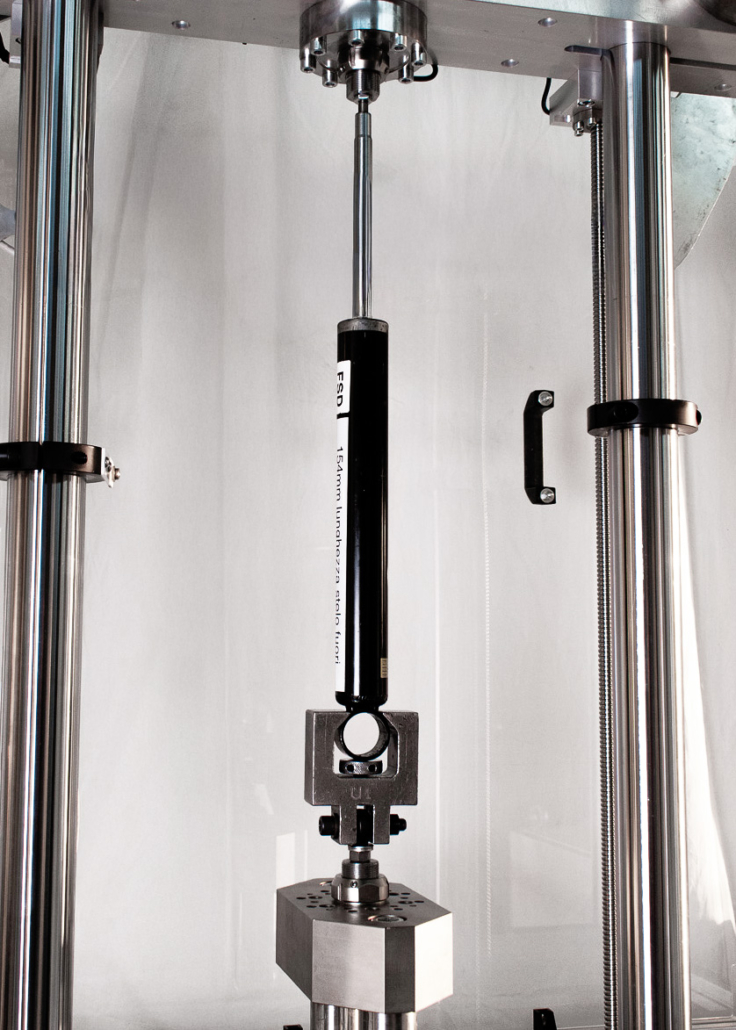

Além dos testes de materiais, o UHF foi projetado para realizar:

Teste de amortecedores
Ruído, vibração e aspereza (NVH)
Análise de vibração
Teste dinâmico de alta frequência de componentes veiculares

Sua capacidade de executar simulações confiáveis de alta frequência com alta precisão e repetibilidade torna o sistema a escolha ideal para empresas automotivas que operam em ambientes de validação industrial rigorosos.

Especificações técnicas

UHF – ESPECIFICAÇÕES TÉCNICAS

UHF Specs	UHF04	UHF010	UHF020	UHF025
Max. Peak force	4.40 kN	11.10 kN	20.75 kN	24.75 kN
Max. Dynamic force (Sinusoidal fatigue)	2.25 kN	5.55 kN	10.65 kN	15.85 kN
Max. Static force	1.25 kN	3.20 kN	6.20 kN	9.30 kN
Max. Test speed@Peak force	5 m/s	5 m/s	2.7 m/s	2.7 m/s
Max. Test frequency	1000 Hz	1000 Hz	600 Hz	600 Hz
Standard stroke	115 mm	115 mm	160 mm	160 mm
Cooling	Air	Air	Air	Air
Working temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V

Modo de vibração do atuador na direção da carga. Distância entre a cruzeta e o plano superior: 600 mm.

A estrutura de alta ressonância utilizada permite a instalação de diferentes tipos de atuadores, cada um projetado para atingir diferentes frequências e cargas máximas. Os sistemas disponíveis são:

SÉRIE	MÁX. FORÇA DINÂMICA (SIN. FADIGA)	MAX. FREQÜÊNCIA
UD	30 kN	250 Hz
XUD	8,1 kN	600 Hz
UHF	5,5 kN	1000 Hz

Descubra os outros sistemas

RECURSOS

Sem manutenção

Alto desempenho

Alta eficiência

Ampla gama de uso

Instalação rápida e fácil

SÉRIE XUD

SISTEMA DE TESTE DINÂMICO ULTRA-ALTO

No STEP Lab, projetamos a série XUD para realizar testes de alta dinâmica com acelerações de até 100 G e frequências de até 600 Hz, oferecendo um desempenho excepcional em testes de curta duração e alta intensidade.

Aplicativos

Teste de materiais (elastômeros, compostos, metais, etc.)
Testes de alta dinâmica de amortecedores
Teste do amortecedor de caracterização
Testes de alta taxa de deformação de até 6 m/s

Máx.

Controle de loop fechado de força e deslocamento pelo sistema de controle do centro de testes
Reprodução de perfis senoidais, triangulares e personalizados
Aquisição de dados de alta resolução (24 bits)
Posições de instalação variáveis
Controlador em posição separada e livre
Programação flexível de sequências de teste por meio da interface gráfica do Test Center
Grande variedade de garras, ferramentas de teste e células de carga
Integração com extensômetros e câmaras climáticas

Vantagens

Desempenho dinâmico excepcional
Manutenção tendendo a zero graças à ausência de uma transmissão mecânica
Baixo consumo de energia graças à alta eficiência do motor elétrico e à ausência de transmissão mecânica
Possibilidade de gerenciar até 10 atuadores em modo sincronizado para criar um sistema de 4 pôsteres
Configuração geométrica flexível: a máquina pode ser adquirida como um atuador linear sem colunas de travessa superior
Ampla gama de uso graças à velocidade programável de até 6.000 mm/s e ao alto curso de mais de 200 mm
Fácil instalação graças à solicitação de apenas uma tomada elétrica e ar comprimido

DADOS TÉCNICOS

XUD SERIES	XUD05	XUD010	XUD020	XUD030
Max. Peak Force	5.50 kN	10.40 kN	20.50 kN	31.20 kN
Max. Dynamic Force	1.50 kN	2.70 kN	5.40 kN	8.10 kN
Max. Static Force	1.00 kN	2.10 kN	4.20 kN	6.30 kN
Max. Test Speed	6.00 m/s	6.00 m/s	6.00 m/s	6.00 m/s
Max. Speed at Peak Force	4.00 m/s	4.00 m/s	4.00 m/s	4.00 m/s
Max. Test Frequency	600 Hz	600 Hz	600 Hz	600 Hz
Standard Stroke	220 mm	220 mm	220 mm	220 mm
Cooling	Air	Air	Air	Air
Working Temperature	5-30 °C	5-30 °C	5-30 °C	5-30 °C
Facility Requirement	3PH 400V	3PH 400V	3PH 400V	3PH 400V

XUD010 – MÁQUINA DE TESTE DE AMORTECEDOR DINÂMICO ULTRA-ALTO

A XUD010 é uma máquina elétrica de alta dinâmica, dedicada ao teste de amortecedores e amortecedores com uma ampla faixa de velocidade para testes dinâmicos com HIL (Hardware-in-the-Loop). O motor linear, projetado pelo STEP Lab, garante os melhores desempenhos do mercado!

XUD para amortecedores

Explore nosso catálogo ou entre em contato conosco para encontrarmos juntos o produto certo para o seu negócio.

Contato Folheto
