SYSTÈMES D’ESSAI DE DURABILITÉ DES AMORTISSEURS

Brochure

KUD est la nouvelle série de machines d’essai électrodynamiques destinées à réaliser des essais de durabilité sur les amortisseurs. Cette série se distingue de toutes les autres machines actuellement disponibles sur le marché par sa combinaison inégalée de vitesse, de charge et d’accélération continue.

Caractéristiques

Force dynamique max : 82 kN
Force de pointe max : 126 kN

Type d’essai

Durée
Fiabilité

Applications

Amortisseurs
Suspension

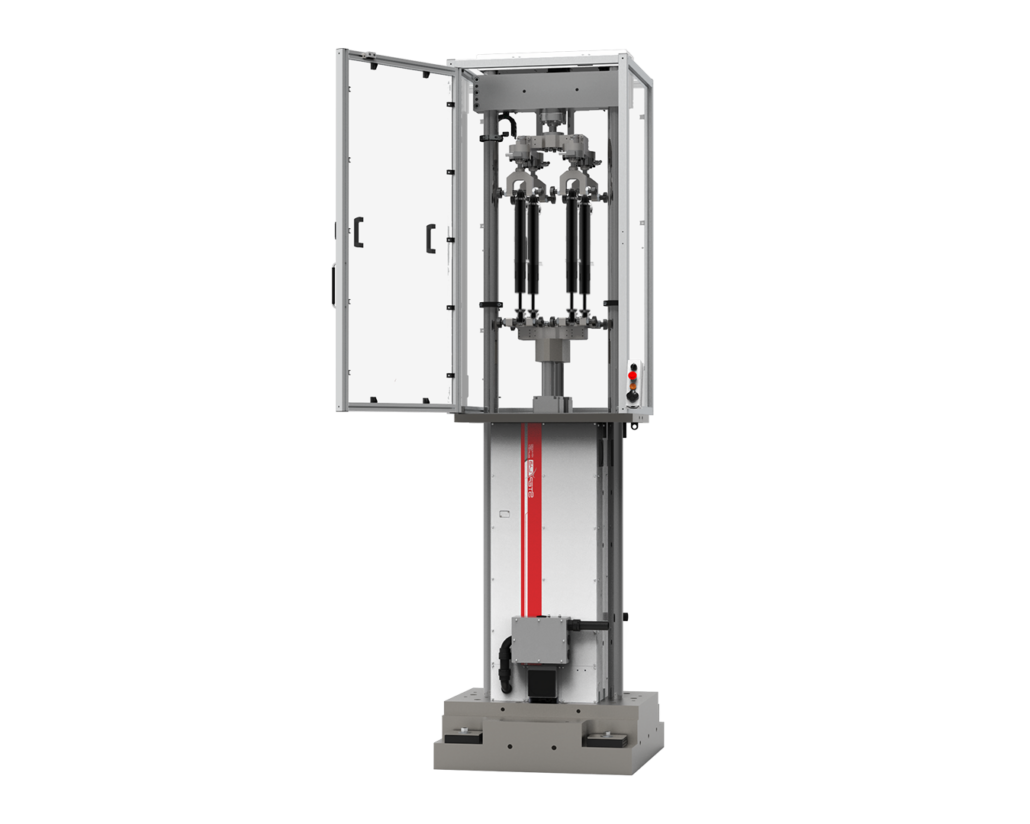

LA SÉRIE KUD

Nous vous présentons KUD, notre nouvelle série de machines d’essai pour les essais de durabilité à haute dynamique des amortisseurs et des suspensions. Les systèmes KUD sont conçus pour remplacer les systèmes hydrauliques et, grâce à une technologie avancée et au puissant moteur utilisé, ils peuvent développer des accélérations continues supérieures à 30 G et des pointes supérieures à 50 G.

La série KUD est idéale pour les essais de durabilité et de fiabilité sur les suspensions et les amortisseurs, avec la possibilité d’effectuer des milliards de cycles ou de courtes séquences à haute performance sur un ou plusieurs échantillons.

Caractéristiques

Nouveaux guides pour tester des milliards de cycles
Nouveaux moteurs linéaires avec une inertie réduite de 20
Système de refroidissement optimisé pour les essais continus et de très longue durée
Contrôle de la force et du déplacement en boucle fermée via le contrôleur du Test Center
Prise en charge d’une gamme de matériel optionnel pour un large éventail de tests de performance
Capacité à générer un spectre complet de formes d’ondes (sinusoïdales, triangulaires, carrées, sinusoïdales sur sinusoïdales, balayage sinusoïdal, sinusoïdales et triangulaires à double vitesse et bloc cyclique).
Acquisition de données 24 bits à haute résolution
Poste de contrôle en position séparée et indépendante
Gestion simple et flexible des tests grâce à l’interface graphique du Centre de test sur PC
Grande variété de mâchoires, d’accessoires d’essai dédiés et de cellules de charge
Intégration avec des extensomètres et des chambres climatiques

Avantages

Une performance dynamique exceptionnelle
Zéro entretien grâce à l’absence de transmission mécanique
Très faible consommation d’énergie grâce au rendement élevé du moteur électrique
Configuration géométrique flexible
Large éventail d’utilisations
Installation simple (Plug&Play)
Coût d’achat compétitif

DATI TECNICI E PRESTAZIONI

Métrique

	KUD035			KUD070			KUD140
Version	STD	L1	L2	STD	L1	L2	STD	L1	L2*
Cont.dynamic load [kN]	20	20	20	41	41	41	82	82	82
Peak load [kN]	32	30	32	60	60	63	120	120	126
Speed at cont.load [m/s] 400VAC	1.25	2.5	4.2	1.25	2.5	4.2	1.25	2.5	4.2
Speed at cont.load [m/s] 480VAC	1.5	3	5	1.5	3	5	1.5	3	5
Max speed [m/s]	2	3	6	2	3	6	2	3	6
Stroke [mm]	270			270			270
Specimens	Single			Multiple			Multiple
Linear Guides	New special guides			New special guides			New special guides
Anti-rotational system	Included			Included			Included
Floor connection	Rigidly connected to the floor or on air springs			Rigidly connected to the floor or on air springs			Rigidly connected to the floor or on air springs

* Contact us for more details

Impérial

	KUD035			KUD070			KUD140
Version	STD	L1	L2	STD	L1	L2	STD	L1	L2*
Cont.dynamic load	4496.18 lbf	4496.18 lbf	4496.18 lbf	9217.17 lbf	9217.17 lbf	9217.17 lbf	18434.33 lbf	18434.33 lbf	18434.33 lbf
Peak load	7193.89 lbf	6294.65 lbf	7193.89 lbf	10566.02 lbf	10566.02 lbf	14162.96 lbf	21132.04 lbf	21132.04 lbf	16860.67 lbf
Speed at cont.load 400VAC	49.21 in/s	98.43 in/s	165.35 in/s	49.21 in/s	98.43 in/s	165.35 in/s	49.21 in/s	98.43 in/s	165.35 in/s
Speed at cont.load 480VAC	59.06 in/s	118.11 in/s	196.85 in/s	59.06 in/s	118.11 in/s	196.85 in/s	59.06 in/s	118.11 in/s	196.85 in/s
Max speed	78.74 in/s	118.11 in/s	236.22 in/s	78.74 in/s	118.11 in/s	236.22 in/s	78.74 in/s	118.11 in/s	236.22 in/s
Stroke	10.63 in			10.63 in			10.63 in
Specimens	Single			Multiple			Multiple
Linear Guides	New special guides			New special guides			New special guides
Anti-rotational system	Included			Included			Included
Floor connection	Rigidly connected to the floor or on air springs			Rigidly connected to the floor or on air springs			Rigidly connected to the floor or on air springs

* Contact us for more details

CARACTÉRISTIQUES

Pas de maintenance

Haute performance

Haute efficacité

Large éventail d’utilisations

Installation rapide et facile

EXPLORER LES EXTRAORDINAIRES MACHINES DE LABORATOIRE STEP

Dans la vidéo, vous pouvez voir à l’œuvre notre machine d’essai électrique hautement dynamique de la série HUD, dédiée aux essais d’amortisseurs et de suspension. Pour en savoir plus sur tous nos systèmes d’amortisseurs, cliquez sur le bouton ci-dessous.

Systèmes d'amortisseurs
