Steuermodul für dynamische mechanische Prüfungen von HCF, LCF und DMA. Software für die präzise Verwaltung von Prüfungen nach den wichtigsten internationalen Normen. Das Programm ist so aufgebaut, dass es Ihnen bearbeitbare Voreinstellungen für die gängigsten Tests bietet oder es Ihnen ermöglicht, Ihren Test schnell anzupassen.
HCF
LCF
DMA
Dynamische Beweisführung
STEP Labs umfassendes Portfolio an Stoßdämpfer-Prüfsoftware deckt ein breites Spektrum an Leistungs-, Lebensdauer- und Qualitätssicherungsprüfungen ab. Diese Programme wurden entwickelt, um das wachsende Angebot an elektrischen Stoßdämpfertestsystemen von STEP Lab zu unterstützen. Sie bieten eine umfassende Testerstellung, eine effiziente Laufzeit und Datenerfassung, eine automatisierte Berichterstellung sowie zahlreiche Methoden zur Präsentation und Analyse.

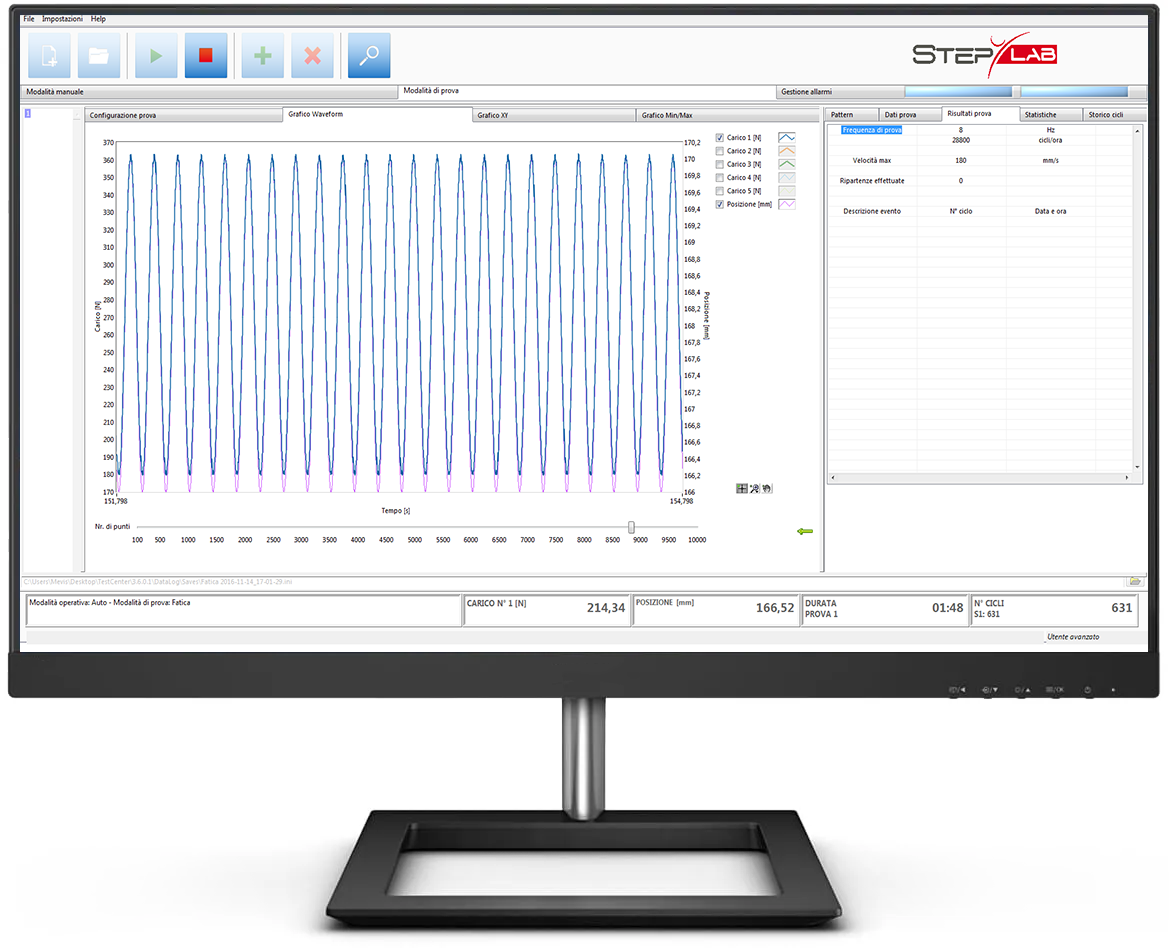

Datenerfassung und Bildschirm
Es überwacht die dynamischen Eigenschaften in Abhängigkeit von der Zeit oder von Ermüdungszyklen.
- Campiona la forza, la lunghezza e la relazione di fase specificate dei segnali di ingresso
- Berechnet und zeigt grundlegende Eigenschaften an: K*, K’, K”, Phase, Tan Delta, Dämpfung, Gesamtenergie, Verschiebung und Lastamplitude
- Unterstützt Grenzwertkontrolle zur Auslösung geeigneter Aktionen
Dynamische Charakterisierung (DMA)
Es ermöglicht die dynamische Charakterisierung von viskoelastischen Materialien oder Komponenten über einen weiten Bereich von Variablen mit bis zu vier gleichzeitigen Kontrollkanälen.
- Messung von dynamischer Steifigkeit (K), Phasenwinkel, Dämpfung (C), Modul (E oder G), Delta tan
- Charakterisierung von Frequenz, dynamischer Amplitude und Durchschnittspegel bei Systemen mit einem einzigen dynamischen Kanal
- Scannen einzelner Variablen nach Durchschnittspegel, dynamischer Amplitude, Frequenz, Temperatur oder Phasenbeziehung zwischen Kontrollkanälen
- Kombinieren Sie mehrere Scans in einem Test
- Es führt phasenabhängige Charakterisierungen zwischen dynamischen Kanälen auf Systemen mit mehr als einem dynamischen Kanal durch.
- Führt Charakterisierungen in Abhängigkeit vom Temperatursollwert durch
- Umfasst die automatische Messung und Korrektur von dynamischen Systemfehlern, die durch Messwandler und Elektronik verursacht werden
Hohe Zyklusermüdung
STEP Lab bietet Dienstleistungen im Bereich der Ermüdung bei hohen Zyklen (HCF) an, mit deren Hilfe die Ermüdungsfestigkeit eines bestimmten Materials durch eine Vielzahl von Tests bestimmt werden kann, einschließlich aber nicht beschränkt auf:
- Axiale Ermüdung (ASTM E466)
- 3-Punkt-Biegeermüdung
- 4-Punkt-Biegeermüdung
- Übermäßige Müdigkeit
- Ermüdung des rotierenden Balkens (RR Moore-Stil)
Ermüdung bei niedrigen Zyklen
Der Low-Cycle-Ermüdungsversuch wird in der Regel mit Dehnungskontrolle durchgeführt, wobei die Belastung die abhängige Variable ist. Die Verformungsvariablen, die in der Regel vom Kunden definiert werden, sind:
- Wellenform (dreieckig/sinusförmig/trapezförmig)
- Frequenz(Hz, opm, Dehnungsrate = Dehnungs%/sec)
- Maximale Soll-Dehnung Bereich (%)
- A-Verhältnis (Amplitude/Mittelwert) oder R-Verhältnis (Minimum/Maximum)
- Umschaltpunkt (Wenn die Probe von der Dehnungssteuerung zur Laststeuerung wechselt – steigende Frequenz)
- Abbruch des Tests (angegebene Zykluszahl, bei der der Test abgebrochen wird)
Stöbern Sie in unserem Katalog oder kontaktieren Sie uns, um gemeinsam das richtige Produkt für Ihr Unternehmen zu finden.
