Guida completa alle macchine di prova ammortizzatori: tecnologie, prestazioni, applicazioni
Le macchine di prova ammortizzatori, note anche come banchi prova ammortizzatori, sono fondamentali per caratterizzare, convalidare e verificare le prestazioni degli ammortizzatori e dei componenti delle sospensioni.
In STEP Lab progettiamo sistemi di collaudo che sostituiscono le tradizionali soluzioni idrauliche con tecnologie elettriche più pulite, sicure e precise.

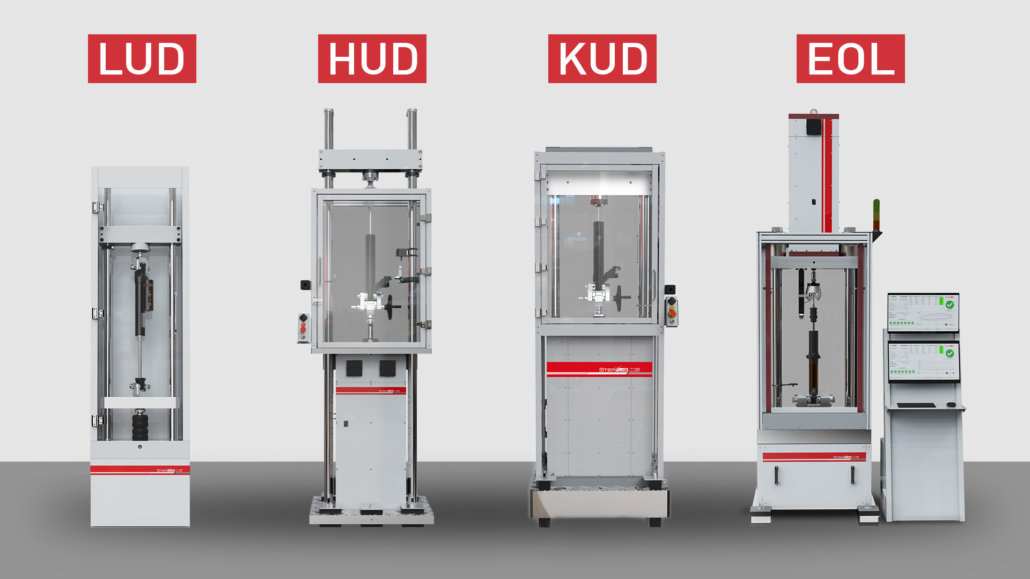

Questa guida illustra le differenze tra le nostre quattro principali famiglie di prodotti (LUD, HUD, KUD ed EOL) e ti aiuta a capire quale macchina di prova degli ammortizzatori si adatta meglio alle tue esigenze.
Cos’è la serie LUD?
Una macchina elettromeccanica per test ammortizzatori con prestazioni eccellenti
LUD è un banco di prova elettromeccanico progettato per essere il giusto compromesso tra macchine di prova avanzate ad alte prestazioni e banchi prova basilari e obsoleti per il collaudo degli ammortizzatori.
Funzionalità principali:
- Motore elettrico da 20/28 HP
- Carico massimo fino a 20 kN
- Corsa variabile fino a 350 mm (14 pollici)
- Replica profili stradali
- Corsa e velocità completamente controllate dal software
Ideale per: officine di piccole/medie dimensioni, controllo qualità rapido degli ammortizzatori, team corse che effettuano test in loco o mobili, reparti di ricerca e sviluppo, produttori di ammortizzatori e officine di motociclette/automobili che desiderano eseguire diagnosi rapide.
Cos’è la serie HUD?
Il banco elettrodinamico per test ammortizzatori standard del settore
La serie HUD è il nostro banco prova per ammortizzatori più diffuso, utilizzato per prove ad alta dinamica. HUD è comunemente utilizzato per prove di caratterizzazione e prove di durata.
Caratteristiche principali:
- Caratterizzazione fino a 8 m/s (300 pollici/s)
- Capacità di carico fino a 120 kN (27 kip)
- Prove di durata
- Riproduzione del profilo stradale
- Test molle
- Integrazione HiL
Ideale per: produttori di ammortizzatori o sospensioni, centri di ricerca e sviluppo, team di ingegneri che lavorano su progetti ad alte prestazioni (ad esempio sportivi, fuoristrada, veicoli pesanti), aziende che eseguono test di durata su larga scala e officine specializzate che offrono servizi di collaudo avanzati a clienti esterni.
Cos’è la serie KUD?
Un sistema per test ammortizzatori ad alta resistenza e durata senza idraulica
La serie KUD è progettata per prove di durata lunghe e continue e per la caratterizzazione di forze elevate. KUD è completamente elettrica, senza pompe e olio idraulico.
Punti salienti delle prestazioni:
- Test di durata fino a 6 m/s (240 in/s) e 82 kN (18 kip)
- Prove di caratterizzazione fino a 8 m/s (300 in/s) e 120 kN (27 kip)
- Simulazione accurata del profilo stradale
- Integrazione Hardware-in-the-Loop (HiL)
Ideale per: reparti di ricerca e sviluppo e di durata che devono eseguire milioni di cicli ad alto carico su ammortizzatori e montanti per convalidare nuovi progetti
Cos’è la serie EOL?
Una macchina affidabile per test ammortizzatori di fine linea per la produzione
I sistemi EOL sono progettati per le prove di fine linea ad alta produttività di componenti quali gli ammortizzatori. Garantiscono che ogni unità prodotta soddisfi le specifiche prestazionali prima della consegna.
Vantaggi:
- Basati su attuatori lineari (HUD) o tecnologia elettromeccanica (EA)
- Soluzioni standard o completamente personalizzate
- Compatibile con ERP, MES e sistemi di automazione
- Progettato per ambienti di produzione 24 ore su 24, 7 giorni su 7
Ideale per: linee di produzione ad alto volume che richiedono controlli di qualità rapidi, automatizzati e tracciabili tramite codici a barre su ogni singolo ammortizzatore prima della spedizione.
Tabella comparativa
| LUD SERIES | HUD SERIES | KUD SERIES | EOL SERIES | |
|---|---|---|---|---|
| Type of test | Performance Reliability | Performance Quality | Durability Reliability | End of Line Quality |
| Max. Speed | 1.5 m/s | 8.0 m/s | 6.0 m/s | 6.5 m/s |
| Max. Acceleration | 6 G | 75 G | 50 G | 65 G |
| Peak force | 20 kN | 120 kN | 160 kN | 66 kN |
| Dynamic force | 7 kN | 75 kN | 82 kN | 24 kN |
| Static force | 6 kN | 45 kN | 58 kN | 18 kN |
STEP Lab vs Concorrenza
STEP Lab
- Maggiore rigidità strutturale per un controllo più preciso della forza
- Gamma dinamica più ampia con prestazioni stabili a velocità basse e alte
- Attrito ridotto grazie alle guide lineari ottimizzate e all’architettura del motore
- Elettronica di controllo avanzata che consente un controllo più preciso del circuito e forme d’onda più uniformi
- Integrazione HiL/automazione più semplice grazie al software modulare e alle interfacce aperte
- Manutenzione ridotta grazie a componenti robusti e design di raffreddamento ottimizzato
Concorrenti
- Maggiore rigidità del telaio inferiore che porta a una distorsione della forza con carichi più elevati
- Larghezza di banda limitata, precisione ridotta alle alte velocità
- Aumento dell’attrito interno che influisce sulla ripetibilità a bassa velocità
- Controller di base con meno opzioni di regolazione e risposta più lenta
- Capacità di integrazione limitate
- Manutenzione più frequente a causa dell’usura meccanica e gestione termica meno efficiente
Conclusioni
Le serie LUD, KUD, HUD ed EOL coprono ogni esigenza di test, dalla caratterizzazione R&S alla resistenza alle forze elevate e alla produzione di fine linea.
Grazie alle architetture completamente elettriche, i sistemi STEP Lab offrono un funzionamento più pulito, una maggiore precisione e costi di ciclo di vita inferiori rispetto alle alternative idrauliche.
Se state cercando una macchina per test ammortizzatori, uno “shock dyno”, STEP Lab offre una delle soluzioni più avanzate sul mercato.
FAQ
1
Un banco prova ammortizzatori è una macchina di collaudo che misura il comportamento forza-velocità di un ammortizzatore o di uno smorzatore.
Qual è la differenza tra HUD e KUD?
HUD è destinato alla caratterizzazione ad alta dinamica; KUD è destinato alle prove di resistenza ad alta forza senza sistemi idraulici.
I banchi prova ammortizzatori elettrici possono sostituire i sistemi idraulici?
Sì. I sistemi elettromeccanici ed elettrodinamici offrono velocità e forza comparabili o superiori con una manutenzione ridotta e senza olio.
Qual è la macchina per test di fine linea ammortizzatori?
La serie EOL di STEP Lab, progettata per una convalida di fine linea rapida e affidabile.
Contatta STEP Lab
Vuoi saperne di più sulle nostre macchine per il collaudo degli ammortizzatori? Contattaci per qualsiasi richiesta, specifiche tecniche dettagliate e configurazioni personalizzate.
