Entdecken Sie Test Center, die universelle Software zum Testen von STEP Lab Systemen. Test Center wurde entwickelt, um jede Phase der mechanischen Prüfung zu vereinfachen, und ermöglicht es Ihnen, jedes Detail anzupassen, Daten in Echtzeit zu erfassen und sicherzustellen, dass die Ergebnisse immer den höchsten Standards entsprechen. All dies wird durch eine intuitive Benutzeroberfläche unterstützt, die das Erlebnis noch einfacher und reibungsloser macht.
Statisches und dynamisches Testmanagement
Test Center ist unsere umfassende Verwaltungssoftware für die gesamte Palette der STEP Lab-Prüfmaschinen und bietet eine einzige integrierte und flexible Lösung für den Zugriff auf die Prüfkonfiguration und -verwaltung. Mit dem Test Center ist es möglich, Material- und/oder Produktcharakterisierungen durchzuführen, um die mechanische Leistung zu validieren, Komponententests durchzuführen, um die Qualität zu gewährleisten oder Vorschriften einzuhalten, statische Strukturanalysen zur Unterstützung der Konstruktion und Dauerfestigkeitstests zur Bestimmung der Lebensdauer von Produkten durchzuführen.
SOFTWARE-EIGENSCHAFTEN
Anpassung der Tests
Erweiterte Anpassung der Prüfparameter und physikalischen Eigenschaften der Proben.
Test-Einstellungen

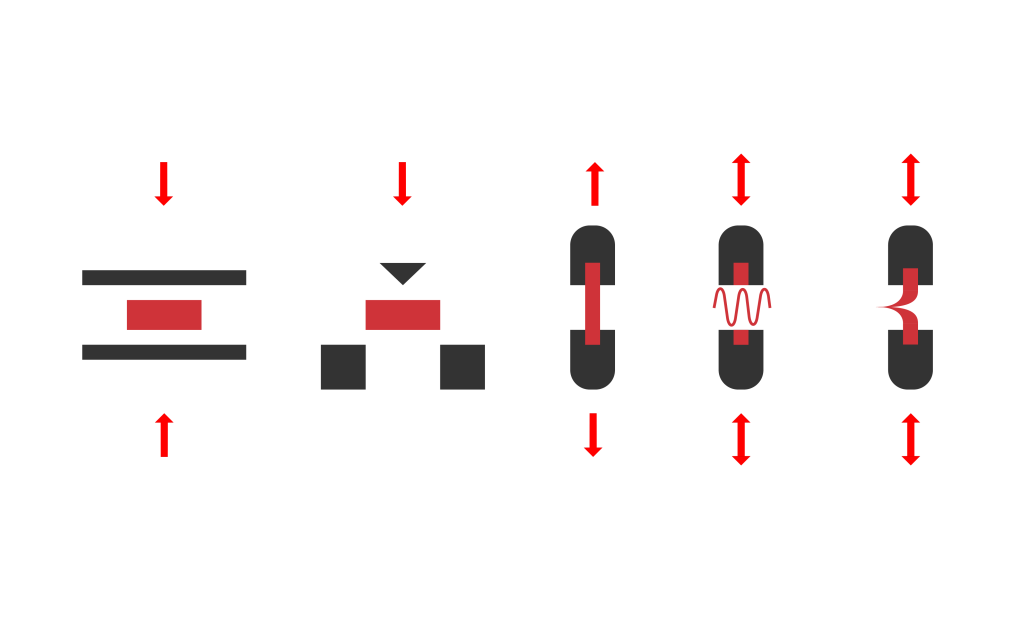

TestCenter bietet die Möglichkeit, statische (Zug, Druck, Biegung) und dynamische (Stoß, zyklische) Tests zu konfigurieren.
Anpassen des Prüfablaufs
Konfiguration der Abfolge von Testaktionen nach dem Ermessen des Benutzers, um etwaige Anpassungsanforderungen zu erfüllen.
Gestione test multi-assiali
Zusätzlich zu den üblichen einachsigen Prüfungen besteht die Möglichkeit, mehrachsige Prüfungen vorzubereiten.
Verwaltung zyklischer Tests
Konfiguration von zyklischen Tests mit Weg- oder Kraftkontrolle.

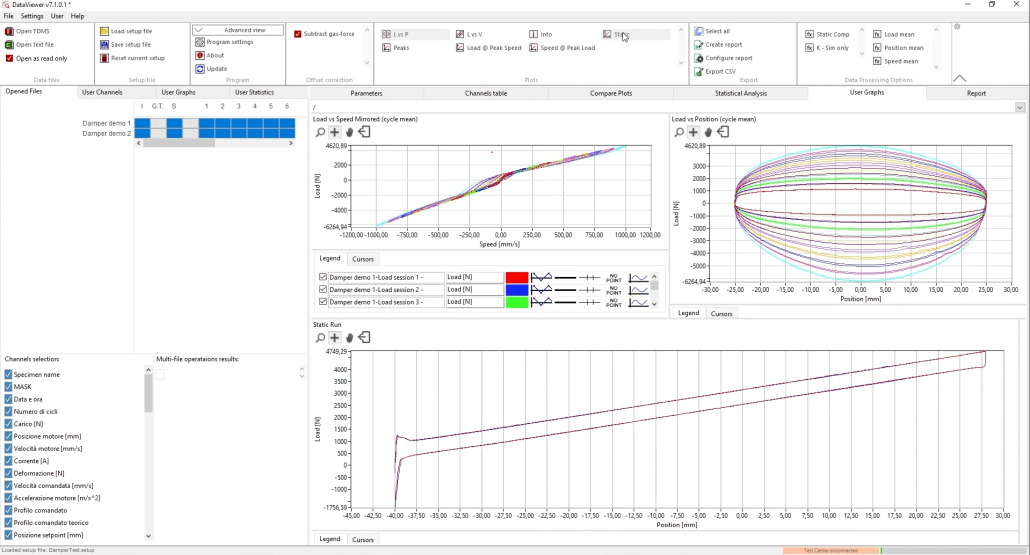

Visualisierung der Daten
Echtzeitanzeige von Größen und Diagrammen mit Prüfkurven.
Erstellung von Berichten und Datenexport
Funktionen für die schnelle Erstellung von Berichten und die Anpassung von vorkonfigurierten Sets sowie den Datenexport in die Formate Microsoft Word, Excel und PDF.
Datenanalyse und Vergleich
Nachbearbeitung der erfassten Daten und Anzeige von zusammenfassenden Ergebnistabellen.
Funktionalität zur Auswahl der durchgeführten Tests aus der Historie und zum Vergleich der Ergebnisse.
VERFÜGBARE PRÜFMODULE
Die Software des Testcenters ist mit zahlreichen Prüfmodulen kompatibel, um die spezifischen Anforderungen der mechanischen Prüfung zu erfüllen:
Statisches Modul
Steuermodul für statische mechanische Prüfungen auf Zug, Druck oder Kriechen. Software für die präzise Verwaltung von Prüfungen nach den wichtigsten internationalen Normen. Das Programm ist so aufgebaut, dass es Ihnen bearbeitbare Voreinstellungen für die gängigsten Tests bietet oder es Ihnen ermöglicht, Ihren Test schnell anzupassen.
- Daten- und Bildschirmerfassung
- Leistungstests (grundlegend und fortgeschritten)
- Sinusförmig
- Rampe
- Sinus auf Sinus
- Rampe-auf-Rampe
- Zyklische Blockierung.
- Benutzerdefinierte Profile
- Wellenformkompensation – Spitzen-Tal-Kompensation, Amplituden-Phasen-Kontrolle, Spitzen-Tal-Phase, Widerstandsprüfung mit Wasserkühlung, seitlicher Belastung und einem vollständigen Satz von Wellenformen:
- Berichterstattung und Analyse. Funktionen des Analysediagramms:
- Kraft vs. Verschiebung
- Kraft vs. Geschwindigkeit
- Gaskraft vs. Verdrängung
- Spitzenkraft bei Spitzengeschwindigkeit
- Kraft bei Spitzengeschwindigkeit
- Geschwindigkeit bei Spitzenkraft
- Verdrängung vs. Zeit
- Stärke vs. Zeit
- Geschwindigkeit vs. Zeit
- Zustand vs. Zeit
- Spitzenkraft vs. Temperatur
- Kombinierte Zeit-Verschiebungs-Geschwindigkeit
- Testergebnisse
- Qualitätssicherungsprüfungen
Kriechmodul
Analyse der Verformung im Laufe der Zeit.
Ermüdungsmodule
- HCF (Hochzyklische Ermüdung): STEP Lab bietet Dienstleistungen im Bereich der hochzyklischen Ermüdung (High Cycle Fatigue, HCF) an, mit deren Hilfe die Ermüdungsbeständigkeit eines bestimmten Materials durch eine Vielzahl von Tests bestimmt werden kann, einschließlich aber nicht beschränkt auf:
- Axiale Ermüdung (ASTM E466)
- 3-Punkt-Biegeermüdung
- 4-Punkt-Biegeermüdung
- Übermäßige Müdigkeit
- Ermüdung des rotierenden Balkens (RR Moore-Stil)
- LCF (Low Cycle Fatigue): Der Low Cycle Fatigue Test wird normalerweise mit einer Dehnungsregelung durchgeführt, wobei die Belastung die abhängige Variable ist. Die Verformungsvariablen, die in der Regel vom Kunden definiert werden, sind:
- Wellenform (dreieckig/sinusförmig/trapezförmig)
- Frequenz(Hz, opm, Dehnungsrate = Dehnungs%/sec)
- Maximale Soll-Dehnung Bereich (%)
- A-Verhältnis (Amplitude/Mittelwert) oder R-Verhältnis (Minimum/Maximum)
- Umschaltpunkt (Wenn die Probe von der Dehnungssteuerung zur Laststeuerung wechselt – steigende Frequenz)
- Abbruch des Tests (angegebene Zykluszahl, bei der der Test abgebrochen wird)
Multi-Aktions- und Multi-Achsen-Module
Für komplexe dynamische Tests.
Stoßdämpfermodule (spezifische Tests für F&E- und EOL-Anwendungen)
Die STEP Lab Damper Testing Software ermöglicht die Durchführung aller Arten von Dämpferprüfungen, von einfachen bis hin zu fortgeschrittenen.
- Datenerfassung und Bildschirm:
- Campiona la forza, la lunghezza e la relazione di fase specificate dei segnali di ingresso
- Berechnung und Anzeige von (9) Grundeigenschaften: K*, K’, K“, Phase, Tan Delta, Dämpfung, Gesamtenergie, Verschiebung und Lastamplitude
- Unterstützt Grenzwertkontrolle zur Auslösung geeigneter Aktionen
- PWM-Kanalmanagement für aktive Dämpfer.
- Für grundlegende Leistungstests genügt ein Klick auf einige Konfigurationsfenster:
- Wählt die für die Anregung der Probe erforderliche Wellenform aus
- Definiert die Anzahl der Testzyklen
- Legen Sie die Anzahl der Datenerfassungszyklen fest
- Wählen Sie die anzuzeigenden Testergebnisse aus
- Für fortgeschrittene Leistungstests ermöglicht die Software eine einfache Änderung der Art und Form der auf die Probe angewandten Erregung:
- Ändern Sie die Frequenz oder Geschwindigkeit des Zyklus
- Definiert Endstufen
- Schafft komplexe und integrierte Erregungspassagen
- Inkrementeller Temperaturtest: legt die Temperaturen fest, bei denen Leistungsdaten erfasst werden, um die Leistung der Stoßdämpfer in realen Arbeitsumgebungen genau zu simulieren
- Temperaturüberwachung: misst die Temperatur der Probe während des Tests
- Seitenlast: übt eine kontrollierte Kraft auf eine Probe aus, um die Bedingungen vor Ort genauer zu simulieren
- Geschwindigkeitserhaltung: Erzielung präziser sinusförmiger Endgeschwindigkeitsniveaus
Module DMA (Dynamisch-mechanische Analyse)
Es ermöglicht die dynamische Charakterisierung von viskoelastischen Materialien oder Komponenten über einen weiten Bereich von Variablen mit bis zu vier gleichzeitigen Kontrollkanälen.
- Messung von dynamischer Steifigkeit (K), Phasenwinkel, Dämpfung (C), Modul (E oder G), Delta tan
- Charakterisierung von Frequenz, dynamischer Amplitude und Durchschnittspegel bei Systemen mit einem einzigen dynamischen Kanal
- Scannen einzelner Variablen nach Durchschnittspegel, dynamischer Amplitude, Frequenz, Temperatur oder Phasenbeziehung zwischen Kontrollkanälen
- Kombinieren Sie mehrere Scans in einem Test
- Es führt phasenabhängige Charakterisierungen zwischen dynamischen Kanälen auf Systemen mit mehr als einem dynamischen Kanal durch.
- Führt Charakterisierungen in Abhängigkeit vom Temperatursollwert durch
- Umfasst die automatische Messung und Korrektur von dynamischen Systemfehlern, die durch Messwandler und Elektronik verursacht werden
Federmodul
Dedizierte Tests für Federn.
EOL (End of Line) Modul
Für Echtzeitberechnungen und Toleranzbewertung in der Hochgeschwindigkeitsproduktion.
- Dynamische Charakterisierung: Führt die dynamische Charakterisierung von viskoelastischen Materialien oder Komponenten über einen großen Bereich von Variablen mit bis zu vier gleichzeitigen Kontrollkanälen durch.
- Qualitätskontrolle
- Die für Stoßdämpfer entwickelte EOL-Software bietet eine effiziente Konfiguration und Laufzeit geschwindigkeitsbasierter Tests, eine einfache Identifizierung von Probenfehlern und eine Vielzahl von Methoden zur grafischen Darstellung und Berichterstattung der Ergebnisse.
- Funktionsweise:
- Einstellen von Park-, Test- und Abholpositionen und Definieren von kundenspezifischen Vorzyklen und Geschwindigkeiten
- Führt Gaskrafttests durch (einschließlich benutzerkonfigurierbarer oberer/unterer Grenzwerte und Wellenformpunkte)
- Definiert bis zu drei verschiedene Prüfgeschwindigkeiten bei verschiedenen zyklischen Amplituden
- gibt Betriebsgrenzen vor oder berechnet sie aus dem statistischen Durchschnitt der Teile eines neuen Chargenlaufs
- Anzeige von Diagnosedaten auf einem benutzerkonfigurierbaren Bildschirm mit Fehleranzeige
- Fügt Daten zu bestehenden Batches hinzu oder sammelt und analysiert sie in neuen Batch-Dateien
- Führt am Ende jeder Stapeldatei eine statistische Analyse durch
- Funktionsweise:
HIL-Modul (Hardware in the Loop)
Für erweiterte Hardware-/Software-Integration.
Profil-Wiedergabe
Punkt-für-Punkt-Prüfung und Geschichte von Spitzen und Tälern.
Maßgeschneiderte Tests
Entwickelt nach spezifischen Kundenanforderungen.
ZUSÄTZLICHE FUNKTIONALITÄTEN
Unsere Testcenter-Software verfügt außerdem über die folgenden Funktionen:
- Möglichkeit zur Integration von Erfassungsmodulen von Drittanbietern, wie HBM für die Erfassung von Dehnungsmessstreifen oder National Instruments für die analoge Erfassung mit hohen Abtastraten.
