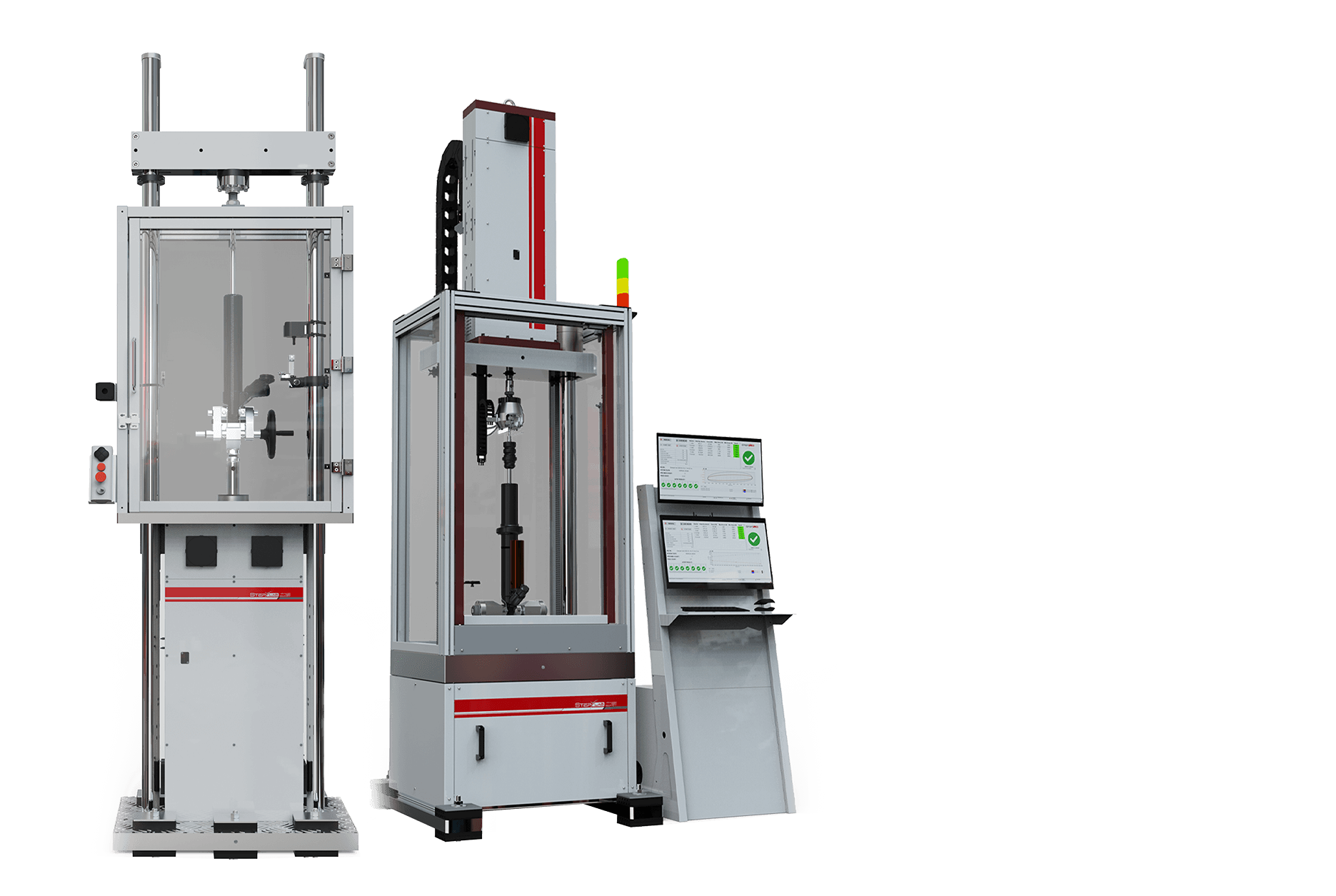

STEP Lab hat sich auf die Entwicklung und Herstellung von fortschrittlichen Prüfsystemen für alle Arten von Stoßdämpfern und Aufhängungen spezialisiert. Unser Angebot an Prüflösungen umfasst elektrodynamische und elektromechanische Maschinen, mit denen wir Haltbarkeitstests, Leistungsbewertungen von Stoßdämpfern und viele andere Arten von Tests durchführen können.

Eigenschaften

Max. Spitzenkraft: 120 kN
Max. Prüfgeschwindigkeit: 8,0 m/s
Max. Beschleunigung: 100 G

Art der Prüfung

Dauer
Qualität
Performance
End-of-line
HIL

Anwendungen

Dämpfer
Aufhängung

STOSSDÄMPFERPRÜFSYSTEME

Broschüre

STEP Lab hat sich auf die Entwicklung und Herstellung von fortschrittlichen Prüfsystemen für alle Arten von Stoßdämpfern und Aufhängungen spezialisiert. Unser Angebot an Prüflösungen umfasst elektrodynamische und elektromechanische Maschinen, mit denen wir Haltbarkeitstests, Leistungsbewertungen von Stoßdämpfern und viele andere Arten von Tests durchführen können.

Eigenschaften

Max. Spitzenkraft: 120 kN
Max. Prüfgeschwindigkeit: 8,0 m/s
Max. Beschleunigung: 100 G

Art der Prüfung

Dauer
Qualität
Performance
End-of-line
HIL

Anwendungen

Dämpfer
Aufhängung

UNSERE STOSSDÄMPFER-TESTLÖSUNGEN

Unsere elektrischen Systeme für die Prüfung von Stoßdämpfern sind so konzipiert, dass sie die hydraulischen Systeme übertreffen und die Anforderungen an hohe Leistung, einfache Installation und geringen Stromverbrauch erfüllen. Wir bieten die größte Auswahl an Federungs- und Stoßdämpferprüfständen auf dem Markt, mit dynamischen Spitzenlasten bis zu 120 kN und dynamischen Dauerlasten bis zu 75 kN.

LUD

Erste Ebene Bank

HUD

Hochdynamische Prüfung

XUD

Sehr hochdynamische Prüfung

KUD

Ausdauerprüfung

EOL

End-of-Line Prüfung

HIL

Hardware-in-the-Loop

	LUD SERIES	HUD SERIES	XUD SERIES	KUD SERIES	EOL SERIES
Type of test	Performance Reliability	Performance Quality	Performance	Durability Reliability	End of Line Quality
Max. Speed	1.5 m/s	8.0 m/s	6.0 m/s	6.0 m/s	6.5 m/s
Max. Acceleration	6 G	65 G	100 G	50 G	65 G
Peak load	22 kN	120 kN	31 kN	126 kN	66 kN
Dynamic load	7 kN	75 kN	8.1 kN	82 kN	24 kN
Static load	6 kN	45 kN	6.3 kN	58 kN	18 kN

STOSSDÄMPFERPRÜFSTÄNDE FÜR JEDEN BEDARF

LUD – ELEKTROMECHANISCHER STOSSDÄMPFER-PRÜFSTAND

Der Stoßdämpferprüfstand LUD von STEP Lab wurde entwickelt, um die Federung Ihres Fahrzeugs zu optimieren. Mit variabler Hub- und Geschwindigkeitsprüfung, einer Spitzenkraft von 22 kN und intuitiver Software garantiert diese preisgünstige, vollelektrische Maschine genaue und umweltfreundliche Leistungsbewertungen.

HUD – HOCHDYNAMISCHE SYSTEME

Die HUD-Serie ist für hochdynamische und hochfeste Prüfungen ausgelegt. Mit Spitzenlasten von 120 kN, dynamischen Kräften von bis zu 75 kN, Prüfgeschwindigkeiten von bis zu 8 m/s und Beschleunigungen von bis zu 65 G ist diese Serie für die anspruchsvollsten Prüfbedingungen ausgelegt.

XUD – ULTRAHOCHDYNAMISCHE SYSTEME

Die XUD-Serie wurde für Kurzzeittests mit hohen Beschleunigungen entwickelt. Mit Spitzenkräften von 31,2 kN, Prüfgeschwindigkeiten von bis zu 6 m/s und Beschleunigungen von bis zu 100 G eignet sich diese Serie hervorragend für harte, hochintensive Prüfungen.

KUD – PRÜFSYSTEME HALTBARKEIT DÄMPFER

Unsere Systeme der KUD-Serie sind in der Lage, Haltbarkeitstests an Stoßdämpfern und Aufhängungen von Motorrädern, Autos und schweren Fahrzeugen durchzuführen. Das leistungsstärkste Modell der Serie erreicht eine Spitzenkraft von 126 kN, eine dynamische Dauerkraft von 82 kN und eine maximale Prüfgeschwindigkeit von 6 m/s.

EOL – END-OF-LINE-PRÜFSYSTEME

Unsere End-of-Line (EOL)-Systeme mit Aktuatoren der HUD-Serie gewährleisten eine vollständige Prüfung von Stoßdämpfern und Aufhängungen am Ende der Montagelinie. Mit Spitzenlasten von bis zu 66 kN, dynamischen Lasten von 24 kN und Geschwindigkeiten von bis zu 6,5 m/s garantieren sie eine effiziente und zuverlässige Leistungsprüfung.

HIL – HARDWARE-IN-THE-LOOP-TESTSYSTEME

In Zusammenarbeit mit VI-Grade sind wir in der Lage, komplette mHiL-Testsysteme für die Prüfung von Stoßdämpfern im Automobilbereich anzubieten. Die STEP Lab-Prüfmaschinen der HUD-Serie ermöglichen somit die nahtlose Integration des VI-CarRealTime-Systems auf der AutoHawk-Technologie, um Komponententests unter realen Bedingungen durchzuführen.

Mehr erfahren

MERKMALE UND VORTEILE

Dauerhaftigkeitstests, Leistungstests, Qualitätstests sind nur einige der Tests, die unsere Maschinen durchführen können. Stöbern Sie in unserem breiten Angebot an Aufhängungs- und Stoßdämpfertestlösungen und finden Sie das Produkt, das Ihren speziellen Anforderungen entspricht.

Die breiteste Palette von Lasten auf dem Markt
Test Center Software-Plattform mit speziellen Modulen für die Stoßdämpferprüfung
Hervorragende dynamische Leistung
Nahezu keine Wartungskosten
Niedriger Energieverbrauch dank effizienter elektrischer Systeme
Synchronisierte Verwaltung mehrerer Maschinen zur Realisierung eines 4-Poster-Systems
Kann auf jeder Art von Struktur und Träger installiert werden, von einer bis zu 8 gesteuerten und synchronisierten Achsen
Einfaches und flexibles Testmanagement über die grafische Oberfläche des Testcenters
Ideal für den Einsatz in Reinräumen
Prüfung aktiver Dämpfer in jeder Antriebsart (Schrittmotoren, Gleichstrommotoren und Magnetspulen)
Große Auswahl an Signalen und Sensoren, die erfasst werden können

TEST

Performance

Qualität

Verlässlichkeit

End-of-Line

ELEKTRODYNAMISCHE SYSTEME

Wir bieten die größte Auswahl an Prüfständen für die Prüfung von Stoßdämpfern auf der Basis von Linearmotoren. Unsere elektrodynamischen Systeme sind in zwei Makro-Familien unterteilt, die beide von denselben Steuerungs- und Softwarepaketen verwaltet werden und je nach Leistungsanforderungen skalierbar sind:

EA-Serie – Für den flexiblen Einsatz.
UD-Serie – Für außergewöhnliche Dynamik mit Linearantrieben (bis zu 100G).

Normen

Dauer

Dämpfer

JASO C602

Prüfung der Stoßdämpfer/Federung

Stöbern Sie in unserem Katalog oder kontaktieren Sie uns, um gemeinsam das richtige Produkt für Ihr Unternehmen zu finden.
